I-PEX 82684-100B-01-D 200mm 长度定制极细同轴线束替代品

一、超薄高速连接需求下的极细同轴线束解决方案

随着笔记本电脑、智能显示设备、VR/AR设备以及高性能电子模组不断向轻薄化、高速化方向发展，设备内部连接空间越来越有限，同时对于信号完整性、抗干扰能力以及高速传输稳定性的要求也不断提高。极细同轴线束凭借优异的阻抗控制能力、低信号损耗以及良好的EMI屏蔽性能，成为高速内部信号连接的重要方案。

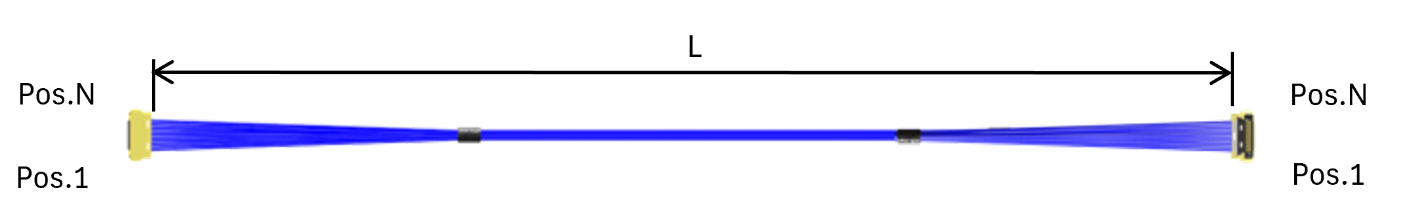

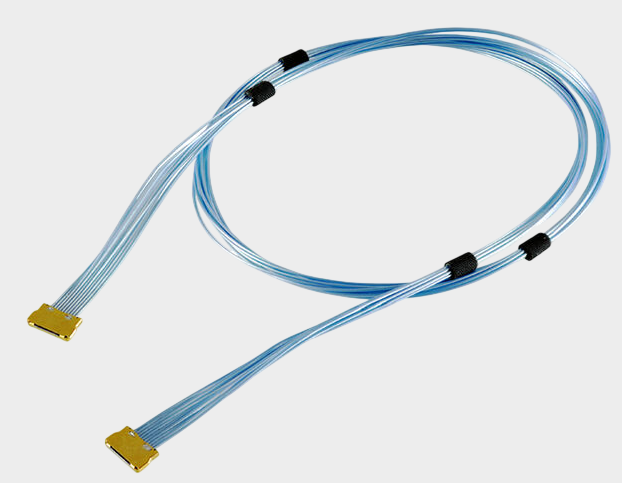

本方案对应 I-PEX CABLINE®-UY 10Pin 极细同轴线束型号 82684-100B-01-D，采用 42AWG Micro Coaxial Cable（极细同轴线），属于CABLINE-UY系列10Pin 1-1结构线束产品。该型号线束采用两端Plug连接方式，适用于高密度、高速信号传输应用。I-PEX资料显示，该系列10Pin线束支持42AWG极细同轴线，并采用CABLINE-UY系列连接方案。

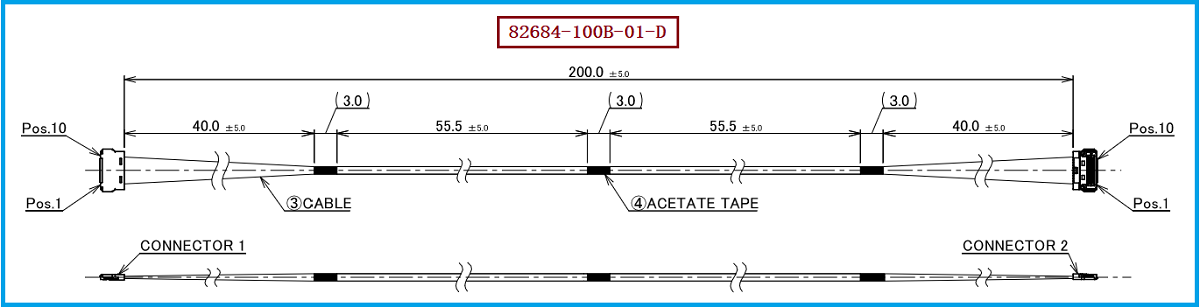

该款极细同轴线束配套使用的线材端连接器型号为 20907-010E-01，连接器组件同时匹配CABLINE-UY系列10Pin结构，可满足空间紧凑型设备内部连接需求。根据I-PEX产品图纸资料，该型号线束使用Housing Assembly 20907-010E-01，配套Shell-A型号为3568-0101，连接器配合端为20854-010E-02。

二、如何根据Pitch选极细同轴线？连接器间距与线束设计的关键关系

在极细同轴线束设计过程中，Pitch（连接器端子间距）是工程选型的重要参数之一。Pitch不仅决定连接器尺寸，同时影响信号排列密度、PCB布局方式以及线束整体结构设计。对于高速信号传输应用，连接器Pitch越小，通常意味着需要更精密的端子设计、更严格的制造工艺以及更精准的线束加工能力。

以CABLINE-UY系列为例，该系列连接器采用 0.35mm Pitch超窄间距设计，最大嵌合高度约0.82mm，支持AWG40/AWG42极细同轴线应用，主要面向空间受限、高速传输电子设备。 因此，在选择极细同轴线时，需要综合考虑Pitch规格、Pin数量、线径规格、阻抗要求以及设备内部空间布局。

对于0.35mm Pitch连接器，一般需要匹配具有良好加工精度和稳定电气性能的极细同轴线。42AWG极细同轴线具有更小外径、更高柔韧性，能够适应狭窄空间布线，同时保持高速差分信号传输性能。本产品采用 42AWG 50Ω Micro Coaxial Cable，能够满足CABLINE-UY 10Pin连接方案对于高速信号完整性的要求。

三、工程选型与兼容替代方案参考及建议

对于采用I-PEX CABLINE-UY系列连接方案的客户，在进行国产替代或供应链优化时，需要重点确认连接器Pin数量、Pitch尺寸、线材规格、线束长度、端子定义以及电气性能要求。只有保证机械尺寸、电气参数以及信号定义一致，才能实现稳定可靠的替代应用。

针对本型号产品，我们公司可提供：I-PEX 82684-100B-01-D兼容替代线束方案。方案采用对应的10Pin极细同轴线束结构，并匹配 20907-010E-01连接器型号，使用 42AWG极细同轴线材，可根据客户设备结构要求进行线长、出线方向、加工工艺以及性能参数定制。

在实际项目导入过程中，工程师需要重点评估以下因素：连接器Pitch是否匹配原PCB设计，线束长度是否满足信号传输要求，42AWG线材阻抗是否符合高速信号需求，以及组装环境中的弯折半径和空间限制。同时，采购人员也需要关注供应稳定性、交付周期、品质一致性以及长期量产保障能力。

四、高可靠极细同轴线束制造能力，满足高速电子设备连接需求

极细同轴线束不仅需要满足尺寸要求，更需要在微小结构下保持稳定的电气性能和可靠的机械性能。从线材处理、屏蔽层加工、端子焊接到整体组装，每一个制造环节都会影响最终产品的信号传输质量。

I-PEX CABLINE-UY 10Pin线束资料显示，该产品采用10根42AWG Micro-Coaxial Cable结构，线缆具有50Ω阻抗特性，并应用于高速内部连接场景。 我们公司专注于极细同轴线束研发与制造，可根据客户提供的连接器型号、线束规格及应用需求，开发对应替代产品，为显示模组、高速数据连接设备以及精密电子产品提供可靠连接解决方案。

五，总结：

I-PEX 82684-100B-01-D极细同轴线束方案以CABLINE-UY 10Pin连接平台为基础，结合0.35mm Pitch高密度连接结构、42AWG极细同轴线以及20907-010E-01连接器，实现了轻薄化设备内部高速信号稳定传输。对于需要国产替代、供应链优化或定制开发的客户，我们公司可提供兼容替代极细同轴线束解决方案，帮助客户实现高性能、高可靠性的内部连接设计。
