一、12PIN极细同轴线束，面向高密度多路信号连接需求

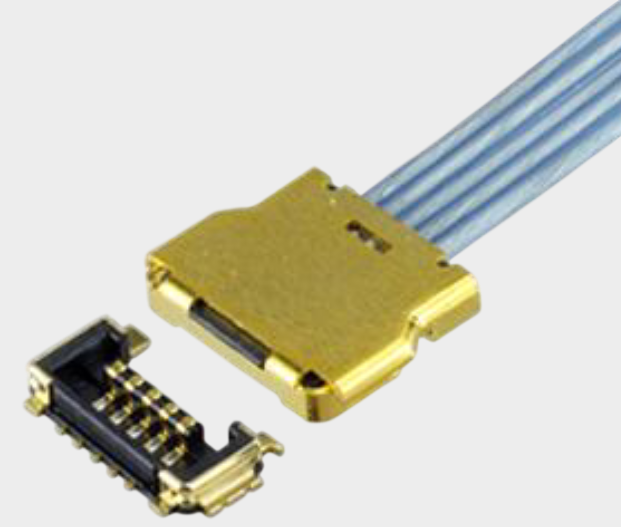

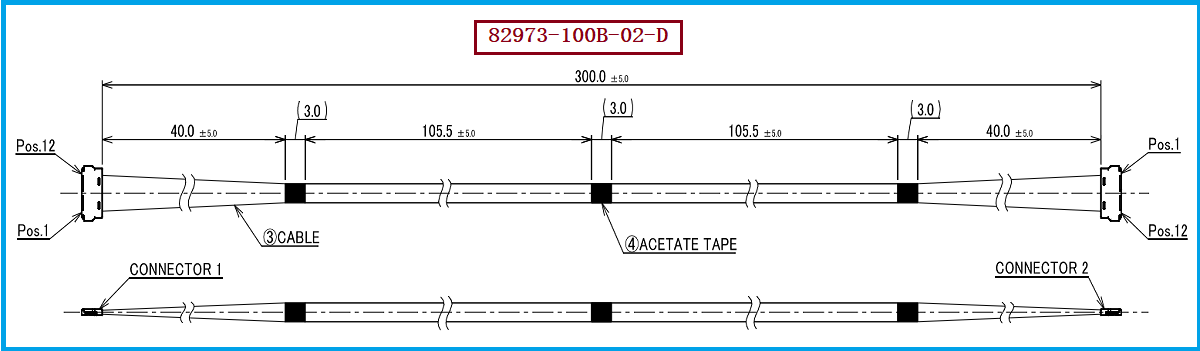

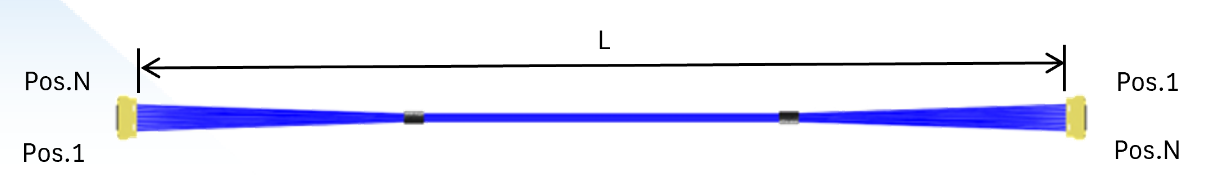

对于工程师和采购人员而言，极细同轴线束的价值不仅在于“线径更细”，更重要的是能够在有限的设备内部空间中，实现多路信号的稳定连接。本次介绍的 I-PEX 82973-100B-02-D，对应 CABLINE-UY 12P HARNESS 结构，PDF工程图标注的线束总长度为 300mm±5.0mm，两端采用12Pin连接结构，并在线束中设置醋酸胶带固定区域；图纸同时明确标注采用 MICRO-COAXIAL CABLE AWG#42 50 OHM，BLUE，连接器组件采用 20907-012E-01 Housing Assembly 与 3568-0121 Plug Shell-A，配套插合的板端连接器为 20854-012E-02。 对于采购选型而言，这意味着该方案并非普通多芯排线，而是由多根独立极细同轴通道组成的精密线束组件；对于工程设计而言，CABLINE-UY采用 0.35mm端子间距、12Pin规格、垂直直角型结构，连接器深度约3.1mm，适合对空间高度和布线密度有要求的设备。I-PEX官方资料也显示，CABLINE-UY系列支持5、10、12 Pin以及AWG40/AWG42 Micro-Coaxial Cable，并面向高速数据传输和狭小空间应用。

二、极细同轴线支持多路信号同时传输吗？关键在于独立同轴通道与信号分配

答案是可以，但需要结合具体系统的Pin定义和信号配置来判断实际能够同时传输多少路、采用何种信号形式。极细同轴线束的基本优势就在于每根同轴线具有相对独立的信号传输通道，通过中心导体、绝缘层和屏蔽结构实现信号传输与隔离，因此多根极细同轴线组合成12Pin线束后，可以根据设备的电路设计分别承担多路信号传输任务。以 82973-100B-02-D 的工程图为例，图纸对Connector 1和Connector 2进行了明确的12Pin对应定义，例如Connector 1的Pos.12对应Connector 2的Pos.1，Pos.11对应Pos.2，依次形成完整的12路端子连接关系；同时采用 AWG#42、50Ω Micro-Coaxial Cable，说明其结构是针对精密信号连接进行设计。 因此，工程师在使用这类线束时，可以根据显示信号、高速数据、摄像头或其他内部高速连接需求进行通道分配。不过需要注意，“12Pin”并不等同于“12路高速差分信号”，最终能够传输的信号数量、差分对数量及信号类型，需要结合具体Pin Assignment、电路设计和信号完整性要求确认。I-PEX官方对CABLINE-UY给出的参考传输能力为最高 32Gbps/lane NRZ，并列出了USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速应用参考，因此其多通道结构特别适合高密度高速信号连接场景。

三、选型和兼容与替代方案参考及建议：重点核对料号、Pin数、间距、线材与尺寸

对于正在寻找 I-PEX 82973-100B-02-D 替代方案的工程师和采购人员，建议不要只根据“12Pin极细同轴线”进行简单替换，而应从连接器型号、Pin数、Pitch、线材规格、阻抗、线长、端接方式及Pin Assignment等多个维度进行核对。本方案明确采用的线材端连接器型号为20907-012E-01，连接器为12PIN、0.35MM间距；上传资料中也明确列出了CABLINE-UY 12Pin Plug Housing 20907-012E-01，以及12Pin相关连接器和AWG42极细同轴线束信息。 对于需要国产化、供应链优化或第二供应商导入的项目，除了机械尺寸能够匹配之外，还应重点确认线束长度及公差、同轴线规格、50Ω阻抗要求、端子位置定义以及实际高速信号性能，避免出现“能够插入但电气性能不满足”的情况。I-PEX官方资料显示，CABLINE-UY 12Pin对应的评估线束型号中包含 82973-100B-02-D，而连接器推荐料号中包含 20907-012E-01，因此可以将这两个型号作为工程师进行样品比对、图纸核验和供应商询价时的重要参考。 我们公司可提供：82973-100B-02-D兼容替代线束方案，可围绕12Pin、0.35mm间距及对应极细同轴连接器结构进行线束开发与制造，并可根据客户实际项目要求进一步确认线长、线序、出线形式及电气性能要求，为工程验证、样品替换及批量采购提供对应的极细同轴线束解决方案。

四、面向高速、小型化设备的12PIN极细同轴线束替代方案

综合来看，I-PEX 82973-100B-02-D 是一款以 CABLINE-UY 12Pin连接结构、20907-012E-01线材端连接器、0.35mm Pitch及AWG42 50Ω极细同轴线为核心配置的高密度线束方案，适合设备内部需要多路信号连接，同时又受到空间、线束尺寸和高速传输要求限制的应用场景。 对工程师来说，其重点是实现多通道信号连接与设备内部紧凑布线之间的平衡；对采购人员来说，则需要重点关注型号匹配、连接器兼容、线材规格、长度公差及批量一致性。我们公司专注于极细同轴线束的生产制造，可提供82973-100B-02-D兼容替代线束方案，帮助客户围绕既有连接器和设备结构进行替代产品开发，为高速电子设备的极细同轴线束国产化、替代采购及定制化应用提供产品支持。
