I-PEX 83058-100B-01-D 100mm 长度定制极细同轴线束替代品

一、12P高密度设计，满足轻薄设备内部高速连接需求

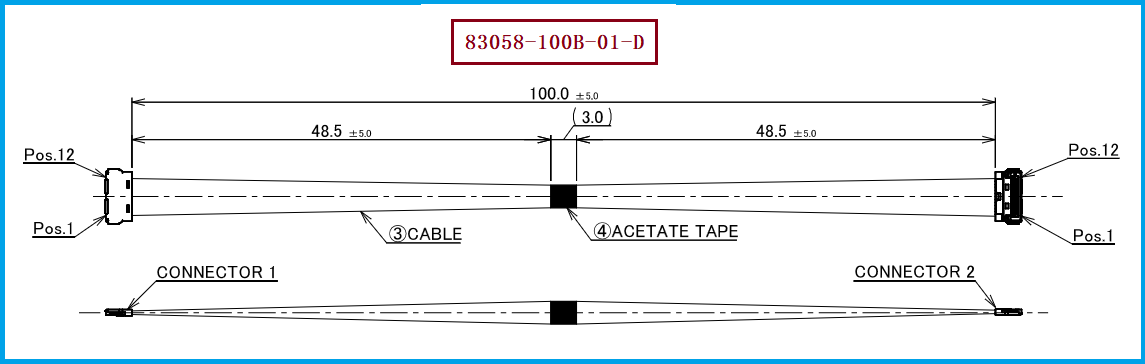

随着笔记本电脑、平板电脑、显示模组、VR/AR设备以及其他高集成度电子产品不断向轻薄化、小型化发展，设备内部连接空间越来越有限，同时高速信号传输对线束的阻抗控制、信号完整性和结构一致性提出了更高要求。针对这一应用方向，I-PEX CABLINE®-UY系列采用0.35mm Pitch、90°垂直出线结构以及低嵌合高度设计，连接器最大嵌合高度为0.82mm，支持AWG40、AWG42 Micro-Coaxial Cable，并以32Gbps/lane NRZ作为参考高速传输能力。 本次对应的产品为I-PEX 83058-100B-01-D，属于CABLINE-UY 12P、100mm、1-1连接方式的极细同轴线束方案。根据产品图纸，该线束采用12根AWG #42、50Ω微型同轴线，两端采用对应CABLINE-UY连接器组件，线材端配套连接器型号为20907-012E-01，该连接器对应的极细同轴线规格可适配42AWG。对于工程师而言，这种“12P高密度+AWG42极细同轴线+低高度连接器”的组合，可以在有限的设备内部空间中兼顾多通道信号连接与布线灵活性；对于采购人员而言，则可以通过明确的料号、Pin数、线径、长度及连接器型号，对供应商的替代开发能力进行针对性确认。

二、极细同轴线与USB4等高速协议兼容性如何？

很多工程师在选用极细同轴线时，会关注一个问题：线材很细，是否能够满足USB4等高速协议对信号传输的要求？实际上，高速协议能否稳定工作并不是单纯由“线径粗细”决定，而需要综合考虑传输速率、特性阻抗、线缆结构、连接器、端接工艺、信号损耗以及整个链路的Signal Integrity。I-PEX官方资料对CABLINE-UY给出的参考传输能力为32Gbps/lane NRZ，同时将USB4 Gen 3、USB4 Gen 4、Thunderbolt 5、DisplayPort UHBR等高速应用列为参考标准，其中USB4 Gen 3为20Gbps/lane。 USB-IF公开资料也显示，USB4可通过双lane架构实现最高40Gbps级别的总端口带宽。 因此，从技术路线来看，42AWG极细同轴线并不意味着无法用于高速信号，而是需要通过受控阻抗、合理的同轴结构、连接器匹配以及完整的高速链路设计来满足信号完整性要求。I-PEX官方资料中还直接展示了CABLINE-UY 10Pin搭配AWG42、50Ω、100mm微型同轴线的高速传输测试条件，这说明AWG42、50Ω微型同轴线本身就是该系列高速应用验证中的组成部分。 因此，对于I-PEX 83058-100B-01-D这类采用AWG42、50Ω极细同轴线的12P线束，在实际项目中应重点围绕协议速率、链路长度、阻抗连续性、连接器匹配和SI测试结果进行整体评估，而不能仅依据线径大小判断是否兼容USB4等高速协议。

三、工程师与采购人员如何进行选型和兼容与替代方案评估？

对于需要寻找I-PEX 83058-100B-01-D兼容替代方案的工程师和采购人员，建议首先确认几个核心条件是否一致：一是极细同轴线束产品料号/型号为I-PEX 83058-100B-01-D所对应的12P、100mm、1-1连接结构；二是线材需要关注42AWG、50Ω Micro-Coaxial Cable等关键规格；三是线材端连接器型号为20907-012E-01，并确认与PCB端配套的CABLINE-UY系列连接器及0.35mm Pitch结构相匹配；四是核对Pin定义、两端连接关系、线束长度、公差、出线方向、固定方式以及设备内部装配空间；五是如果项目涉及USB4、Thunderbolt、DisplayPort等高速信号，还应进一步进行阻抗、插损、回损、串扰等Signal Integrity相关验证。I-PEX官方资料显示，CABLINE-UY采用0.35mm间距、0.82mm最大嵌合高度，并支持AWG40/AWG42微型同轴线，同时官方页面将其高速应用能力列为参考值，因此实际项目仍应依据具体线长、线材结构、连接器组合和系统设计进行验证。 对于国产替代或供应链优化需求，我们公司可根据原产品的连接器、线材规格、Pin定义、长度及应用要求进行对应开发，我们公司可提供：I-PEX 83058-100B-01-D兼容替代线束方案，针对工程验证、样品打样以及批量生产需求提供极细同轴线束制造服务，帮助客户围绕原有结构和技术要求进行替代方案评估。

四、以规格匹配和高速性能验证为基础，构建可靠替代方案

对于极细同轴线束的替代，真正需要关注的并不是简单实现“尺寸一样”或“连接器能够插上”，而是机械、电气及信号性能的综合匹配。以I-PEX 83058-100B-01-D为例，其核心识别信息可以归纳为12P、100mm、1-1、AWG42、50Ω、CABLINE-UY系列连接结构，线材端连接器型号为20907-012E-01；CABLINE-UY官方资料则明确支持AWG42微型同轴线，并以32Gbps/lane作为高速传输参考能力。 对于工程师来说，替代开发阶段应重点验证连接器配合尺寸、Pin位对应关系、线束长度、阻抗连续性和高速信号完整性；对于采购人员来说，则应重点确认供应商是否具备稳定的极细同轴线加工、端接、组装、检测和批量交付能力。我们公司专注于极细同轴线束的生产制造，可围绕原I-PEX产品的关键规格进行兼容替代开发，为客户提供从样品验证到批量生产的对应线束方案。对于USB4等高速协议应用，最终是否满足具体系统要求仍应以实际整机链路和测试结果为准，从而在保证机械兼容的同时进一步确保高速信号传输的可靠性。

五，总结

I-PEX 83058-100B-01-D是一款面向高密度、小型化电子设备内部连接的12P极细同轴线束方案，采用42AWG、50Ω微型同轴线，配套线材端连接器型号为20907-012E-01。CABLINE-UY连接器具有0.35mm Pitch、0.82mm Max.低嵌合高度及32Gbps/lane高速传输参考能力，并将USB4等高速应用列为参考应用方向。 对于需要进行国产替代、第二供应商导入或极细同轴线束定制开发的客户，我们公司可提供I-PEX 83058-100B-01-D兼容替代线束方案，从连接器、42AWG线材、长度、Pin定义到高速信号性能等维度进行针对性匹配，为高速电子设备内部连接提供相应的极细同轴线束制造支持。
