I-PEX 83059-100B-01-D 200mm 长度定制极细同轴线束替代品

一、8K高速传输为什么对线束提出更高要求？

随着8K显示、高分辨率摄像、工业视觉、AI视觉及高速数据设备的发展，设备内部需要传输的数据量持续增加，对线束的信号完整性、阻抗控制、抗串扰能力以及空间适配能力提出了更高要求。对于工程师来说，8K项目选择线束时不能只看“能否传输”，还需要结合实际传输协议、速率、线长、结构空间以及信号完整性进行综合评估。极细同轴线束采用同轴结构，在较小线径下能够兼顾高速信号传输与屏蔽需求，因此特别适用于设备内部空间紧凑、对高速信号质量要求较高的应用场景。I-PEX CABLINE-UY系列资料显示，该系列采用0.35mm Pitch结构，参考传输能力可达到32Gbps/lane NRZ，并针对高速数据传输和小型化设备连接进行设计。因此，在8K等高带宽应用中，极细同轴线束能够为工程设计提供更加紧凑的高速连接方案，但具体是否满足某一8K项目，仍需要结合实际协议、线长和SI测试结果进行确认。

二、I-PEX 83059-100B-01-D极细同轴线束产品解析

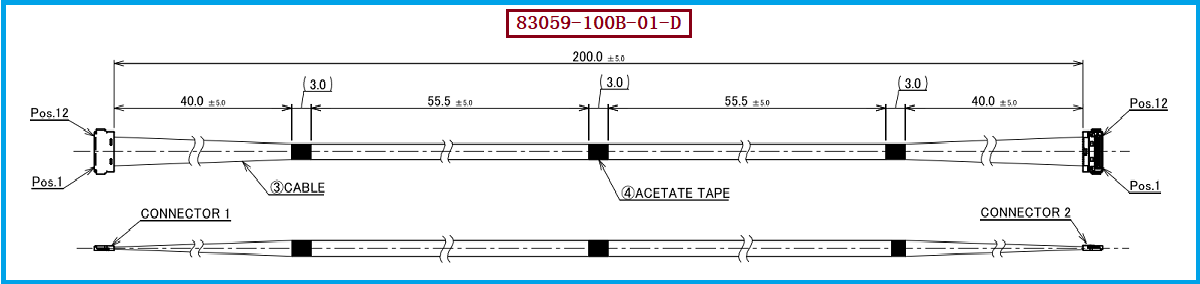

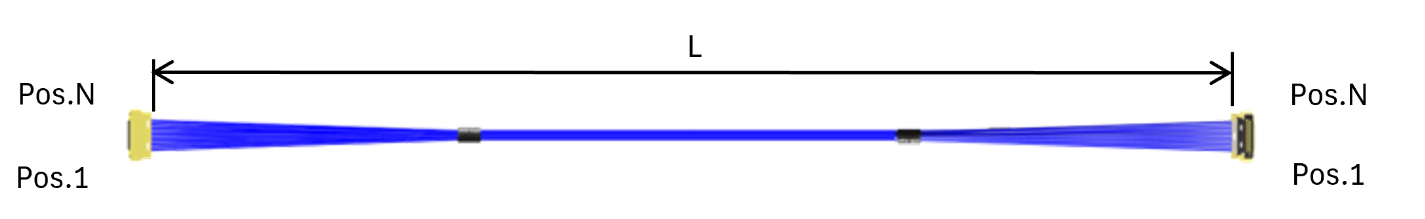

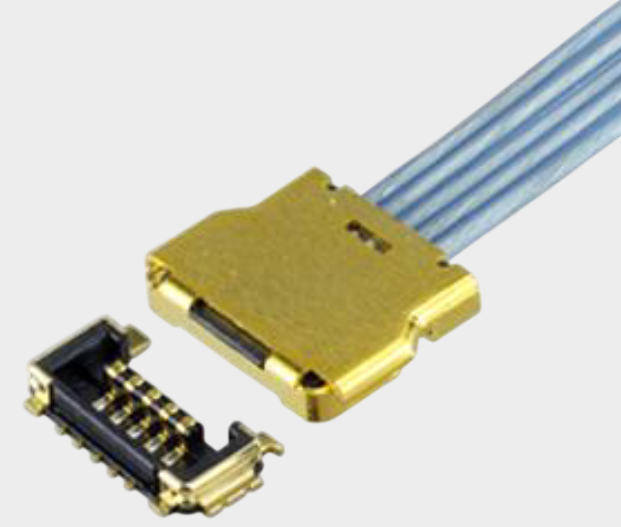

本次对应的极细同轴线束型号为 I-PEX 83059-100B-01-D，属于CABLINE-UY 12Pin、1-1结构极细同轴线束，产品工程图对应线束长度为 200±5mm，采用 42AWG Micro-Coaxial Cable极细同轴线材，线材阻抗为50Ω，适合对高速信号传输及内部空间尺寸具有较高要求的电子设备。该产品为12路Pin-to-Pin对应结构，即各Pin按照1-1方式连接。在线材端连接器方面，本型号使用的连接器型号为 20907-012E-01，CABLINE-UY系列对应12Pin Plug Cable Assembly为20857-012T-01，对接端产品为20854-012E-02。对于工程师而言，在导入该型号时需要同时确认12Pin数量、0.35mm Pitch、42AWG线材、200mm线长、50Ω阻抗以及连接器配套关系；对于采购人员而言，这些参数也是进行供应商询价、样品确认和替代料评估时的重要技术条件。

三、选型和兼容与替代方案参考及建议

在进行 I-PEX 83059-100B-01-D 兼容替代时，不建议只按照“12Pin、200mm”进行简单匹配，而应从连接器结构、线材规格、机械尺寸、电气性能和实际应用协议等方面进行综合确认。首先需要确认线材端连接器 20907-012E-01 的结构及配套关系，保证替代产品能够满足原设备的安装和对接要求；其次需要确认 42AWG极细同轴线材、50Ω阻抗、200±5mm长度以及1-1线序等关键参数；如果用于8K、高速视觉或其他高带宽信号传输，还需要进一步关注插入损耗、回波损耗、串扰等信号完整性指标，最终通过实际测试验证兼容性。对于需要国产替代、第二供应商导入或者降低采购成本的客户，可以将原厂料号、连接器型号、Pin数、Pitch、AWG、线长、阻抗、线序以及应用要求作为统一技术确认依据。我们公司可提供：I-PEX 83059-100B-01-D兼容替代线束方案，可围绕客户实际产品结构和技术要求进行极细同轴线束的生产制造，为工程师选型及采购人员供应商替代提供相应支持。

四、42AWG极细同轴线束与8K传输应用的关系

对于8K传输项目而言，线束不仅承担电气连接作用，同时也是高速信号链路的重要组成部分。42AWG属于较细规格的极细同轴线材，可以帮助线束在设备内部实现更加紧凑的布线，同时结合50Ω同轴结构满足高速信号连接对于阻抗一致性的要求。I-PEX CABLINE-UY系列资料中明确涵盖AWG42 Micro-Coaxial Cable，并列出了USB4、Thunderbolt、DisplayPort、HDMI、USB3.2、eDP及MIPI等高速应用标准作为系列参考，因此其设计方向与高带宽信号传输应用具有较强关联。不过，从工程实际来看，8K能否稳定传输并不能仅由“42AWG”这一参数决定，还与线束长度、线材结构、连接器性能、PCB设计、信号速率以及整体系统SI性能有关。因此，对于 I-PEX 83059-100B-01-D 这类12P、42AWG极细同轴线束，在实际项目导入过程中，应通过样品测试和整机验证来确认最终传输性能。

五、总结

对于8K显示、高速摄像、工业视觉、AI视觉及其他高带宽数据传输设备而言，线束选型需要同时考虑高速信号、空间尺寸、阻抗控制、连接器匹配以及供应稳定性。I-PEX 83059-100B-01-D 采用12Pin、1-1结构、42AWG极细同轴线材，线长为200±5mm，线材端配套连接器型号为 20907-012E-01，属于CABLINE-UY系列的小型化高速极细同轴线束方案。对于需要进行原厂替代、国产替代或新增供应商导入的项目，建议工程师和采购人员围绕连接器、Pin数、Pitch、AWG、线长、阻抗、线序及高速信号完整性进行全面确认。针对该型号，我们公司可提供 I-PEX 83059-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的打样、技术确认及批量生产支持。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
