I-PEX 83060-100B-01-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线为什么适用于高速协议？

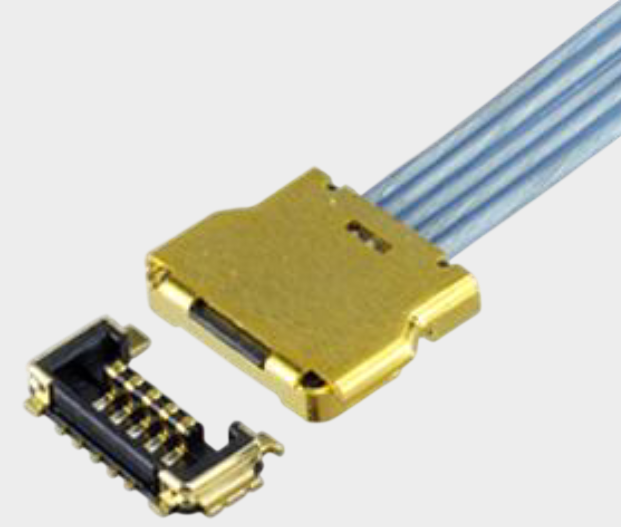

随着USB4、Thunderbolt、DisplayPort、HDMI、MIPI等高速接口技术不断发展，电子设备内部的数据传输速率越来越高，对连接线束的阻抗控制、信号完整性、抗串扰能力以及空间占用提出了更高要求。极细同轴线采用同轴结构，在实现小型化线径的同时，可以为高速信号传输提供较好的阻抗控制和屏蔽条件，因此适用于高速显示、高速数据以及摄像头等内部连接场景。I-PEX CABLINE-UY系列采用0.35mm Pitch设计，最大嵌合高度为0.82mm，支持AWG40、AWG42 Micro-Coaxial Cable，官方资料给出的参考传输能力为32Gbps/lane NRZ。其产品资料中还列出了USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP及MIPI等高速接口作为参考应用。因此，从产品系列定位来看，CABLINE-UY适合多种高速协议的内部信号连接。不过需要注意，高速协议的最终传输性能还与线长、线材、连接器、PCB以及整机信号完整性有关，实际项目需要通过测试确认。

二、I-PEX 83060-100B-01-D极细同轴线束产品解析

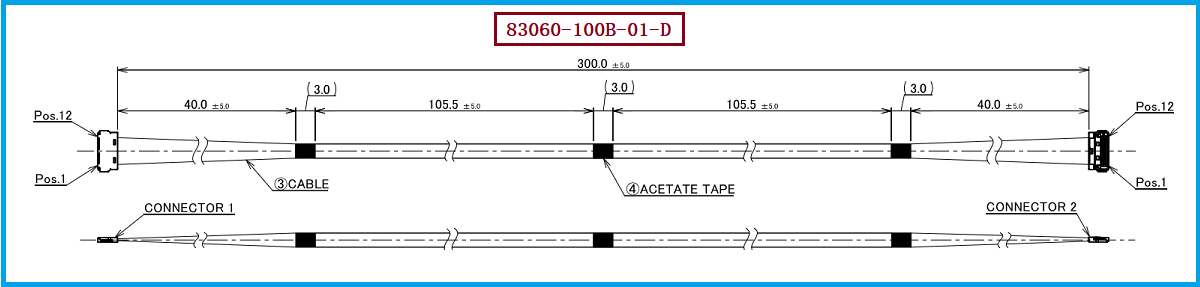

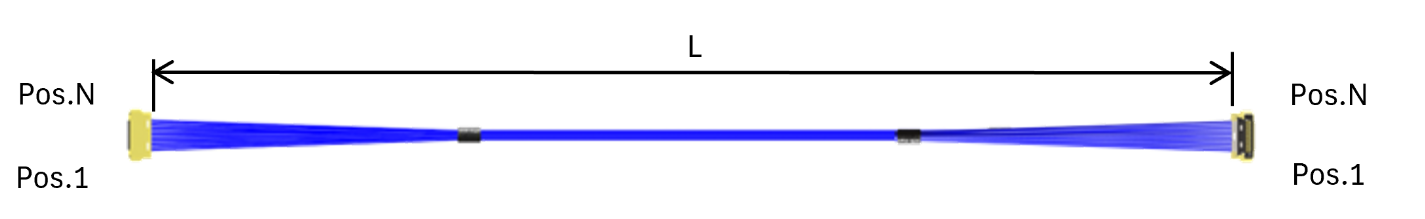

本次对应的产品型号为 I-PEX 83060-100B-01-D，属于I-PEX CABLINE-UY系列 12Pin、1-1结构极细同轴线束，采用 42AWG Micro-Coaxial Cable，线材阻抗为50Ω，产品工程图对应线束长度为 300±5mm。该线束采用12根极细同轴线进行一一对应连接，在线材端配套使用的连接器型号为 20907-012E-01。对于工程师来说，进行该型号选型时需要重点确认12Pin数量、0.35mm Pitch、42AWG线材、50Ω阻抗、300mm长度以及1-1线序等关键参数；对于采购人员而言，这些参数也是进行询价、打样、供应商导入及替代料确认时的重要依据。CABLINE-UY系列本身具有低高度、小Pitch特点，最大嵌合高度仅0.82mm，适合空间受限的电子设备内部高速连接，因此83060-100B-01-D能够在兼顾线束尺寸与高速信号连接需求的情况下，为设备内部布线提供较为紧凑的解决方案。

三、选型和兼容与替代方案参考及建议

对于 I-PEX 83060-100B-01-D 的兼容与替代，工程师和采购人员不建议仅按照“12Pin、300mm”寻找替代产品，而应从连接器、线材、机械结构和电气性能等多个维度进行确认。首先需要确认线材端连接器 20907-012E-01 及其配套连接关系，同时核对0.35mm Pitch、安装方向以及设备内部安装空间；其次确认 42AWG、50Ω、300mm 等线材参数，并检查两端1-1 Pin定义是否与原产品保持一致。对于USB4、Thunderbolt、DisplayPort、HDMI、MIPI等高速协议应用，则需要进一步验证阻抗一致性、插入损耗、回波损耗、串扰等信号完整性指标，不能仅根据连接器系列标称的传输能力判断具体线束是否能够满足目标速率。对于正在进行国产替代、第二供应商导入或原厂料替换的客户，我们公司可根据原产品规格进行极细同轴线束生产制造，我们公司可提供：I-PEX 83060-100B-01-D兼容替代线束方案，并可围绕连接器型号、Pin数、线材AWG、长度、阻抗及实际应用要求进行样品开发与技术确认。

四、不同高速协议对极细同轴线的应用要求

从实际工程应用来看，极细同轴线可以应用于不同类型的高速协议，但不同协议以及不同传输速率对于线束性能的要求并不完全相同。例如USB4、Thunderbolt 5以及DisplayPort UHBR等高速接口，对信号损耗、阻抗连续性和串扰控制提出更高要求；HDMI、USB 3.2、eDP等同样需要根据实际速率和链路长度选择合适的线材及连接方案；而MIPI等高速接口则常见于摄像头、显示模组及其他高速内部连接场景。I-PEX CABLINE-UY官方资料将上述多种接口列为参考应用，同时支持AWG40、AWG42 Micro-Coaxial Cable，这与其面向小型化、高速内部连接的产品定位相符合。对于300mm长度的 I-PEX 83060-100B-01-D 而言，工程师在实际项目中应根据具体协议和目标速率进行验证，尤其是在高速信号应用中，需要综合考虑线材本身、连接器、PCB走线以及整个信号链路的性能，而采购人员则应将这些技术要求纳入供应商选型和样品验证标准。

五、总结

极细同轴线并非只适用于某一种高速协议，而是可以根据线材结构、连接器规格、线长以及实际电气性能要求，应用于USB4、Thunderbolt、DisplayPort、HDMI、USB 3.2、eDP、MIPI等多种高速内部连接场景。I-PEX 83060-100B-01-D 采用 12Pin、1-1结构、42AWG极细同轴线、50Ω阻抗以及300±5mm长度，线材端配套连接器型号为 20907-012E-01，同时采用CABLINE-UY系列0.35mm Pitch、低高度连接结构，适合对设备内部空间及高速信号传输具有要求的应用。对于工程师而言，替代选型应重点确认机械尺寸、连接器、Pin定义、AWG、阻抗、线长及高速信号完整性；对于采购人员而言，则应重点核实原厂料号、连接器型号、产品规格及供应商制造能力。针对这一型号，我们公司可提供：I-PEX 83060-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的样品开发、技术确认及批量生产支持。
