I-PEX 82875-100B-02-D 100mm 长度定制极细同轴线束替代品

一、I-PEX 82875-100B-02-D：40P极细同轴线束产品介绍

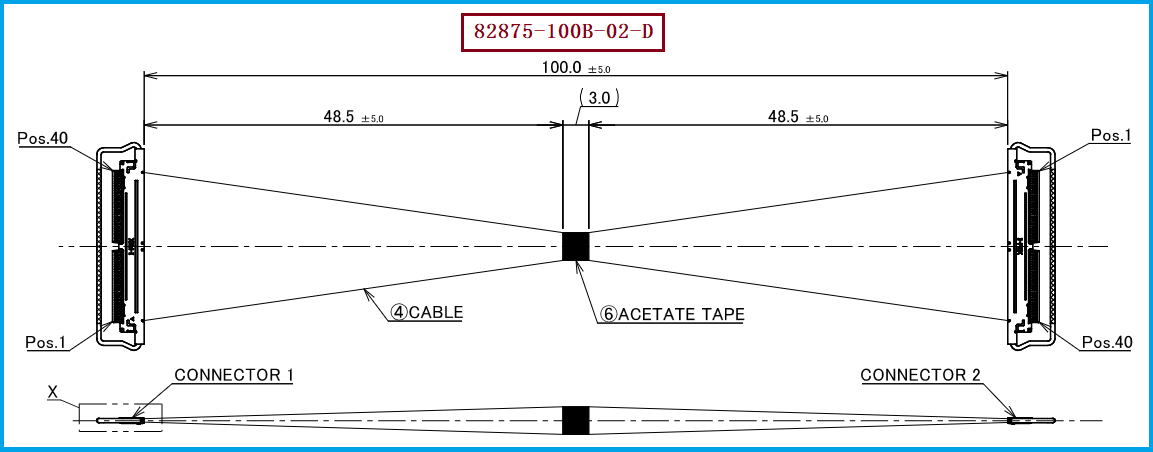

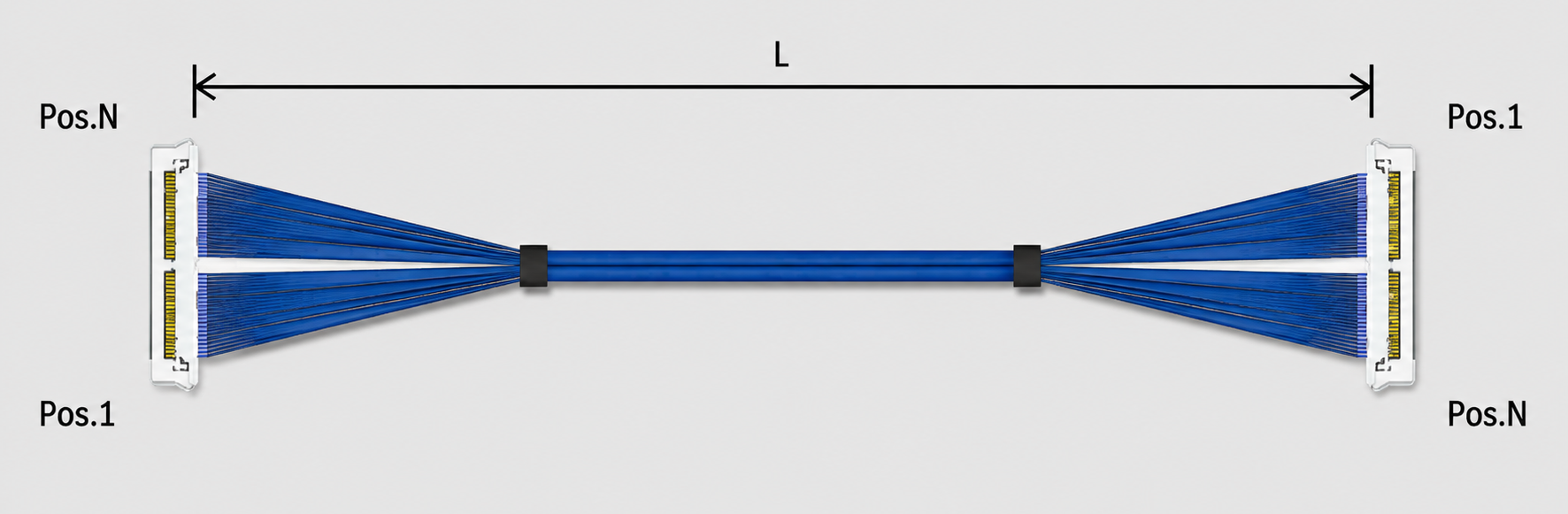

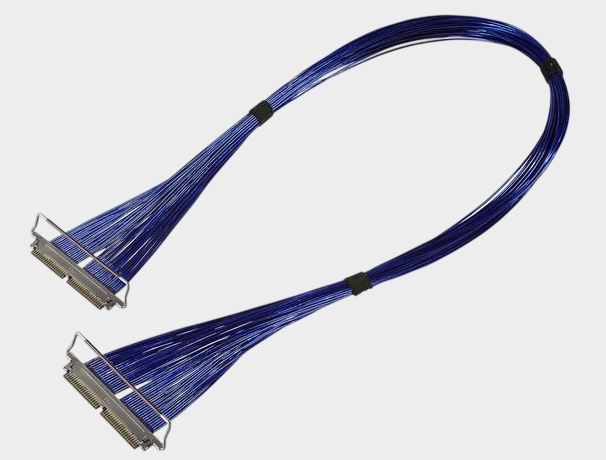

随着电子设备不断向轻薄化、高速化和高集成度方向发展，设备内部连接空间越来越有限，对线束的尺寸、信号传输能力以及连接可靠性提出了更高要求。I-PEX 82875-100B-02-D是一款CABLINE®-CAL系列40P极细同轴线束，对应100mm、1-N结构，采用40AWG Micro-Coax极细同轴线材，线材端配套使用的连接器型号为20777-040T-01。I-PEX官方资料显示，CABLINE®-CAL采用0.4mm接触间距、水平对插结构，嵌合高度为0.73±0.07mm，并支持30 Pin和40 Pin规格以及AWG38、AWG40、AWG42、AWG44等Micro-Coax线材。对于工程师而言，这种40AWG极细同轴线束能够在有限安装空间内实现多通道信号连接；对于采购人员而言，82875-100B-02-D、20777-040T-01、40AWG这三个关键信息，则可以作为供应商选型、技术确认和替代采购时的重要识别条件。

二、极细同轴线为什么适合高密度设备内部布线？

极细同轴线的应用价值并不只是“线径更细”，而是在有限空间中实现较高密度的信号连接。对于笔记本电脑、显示模组、摄像头、视觉设备以及其他空间紧凑型电子产品而言，内部通常需要同时布置多路高速信号，而传统尺寸较大的线缆容易占用更多空间。以CABLINE®-CAL为例，其连接器采用0.4mm Pitch和低背高度结构，官方资料中的40P组合尺寸高度最大约0.80mm；同时，I-PEX产品详情资料给出了AWG40 Micro-Coax、45Ω、100mm的高速测试条件，并展示了40Gbps/lane PAM3的参考传输能力。 因此，从工程设计角度来看，极细同轴线束能够帮助设备在有限空间内兼顾高密度布线和高速信号连接需求，这也是其在轻薄型、高性能电子设备中受到关注的重要原因。

三、极细同轴线是否适合机器人关节内布线？

这是工程师在进行机器人内部线束设计时比较值得关注的问题。**极细同轴线是否适合机器人关节内布线，不能仅根据线径大小直接判断，而需要结合机器人关节的实际运动工况进行验证。**机器人关节内部通常具有空间紧凑、多信号并行以及持续运动等特点，极细同轴线在尺寸和高密度布线方面具有一定优势，因此在机器人视觉、传感器、高速数据传输等内部连接场景中可以作为一种需要评估的线束方案。但与固定式电子设备内部布线不同，机器人关节可能存在反复弯折、扭转、拉伸以及机械振动等情况，因此工程师在采用极细同轴线时，还需要重点确认动态弯折半径、运动循环寿命、线束固定方式、应力释放结构、连接器锁固以及高速信号完整性等指标。也就是说，极细同轴线具有用于机器人关节内部布线的应用潜力，但最终是否适用，应以具体机器人结构、运动轨迹和寿命测试结果为依据。

四、选型和兼容与替代方案参考及建议

对于需要寻找I-PEX 82875-100B-02-D兼容替代方案的工程师和采购人员，建议首先按照原线束的关键参数进行确认。本型号的核心信息包括：极细同轴线束型号为I-PEX 82875-100B-02-D，40P，100mm，1-N结构，采用40AWG Micro-Coax线材，线材端连接器型号为20777-040T-01。I-PEX公开的CABLINE®-CAL资料还列出了40P不同长度及结构的相关评估线束，可作为选型时的参考。实际进行兼容替代时，应重点核对连接器型号、Pin数量、Pitch、线材AWG、成品长度、出线方向、端部尺寸以及设备安装空间；如果应用于机器人关节等动态场景，还需要进一步确认线束柔性、动态弯折寿命以及连接可靠性等要求。我们公司可提供：I-PEX 82875-100B-02-D兼容替代线束方案，可根据客户实际产品结构及应用要求，提供极细同轴线束的制造、加工及配套方案，协助工程师进行国产替代、第二供应商导入及采购选型。

五、总结

综合来看，I-PEX 82875-100B-02-D是一款具有明确型号、规格和配套连接器信息的CABLINE®-CAL 40P极细同轴线束，其核心配置为40AWG Micro-Coax线材、100mm长度、1-N结构以及20777-040T-01连接器。对于工程师来说，在进行替代设计时，应关注的不仅是连接器能否插接，更需要综合验证线材规格、端接结构、机械尺寸、安装空间及信号传输性能；对于采购人员而言，则需要确保替代产品能够按照原产品关键参数进行对应和确认。对于机器人关节内部应用，极细同轴线可以作为高密度、高速信号布线方向进行评估，但动态弯折及长期运动可靠性必须通过实际工况验证。我们公司可提供I-PEX 82875-100B-02-D兼容替代极细同轴线束方案，以工程应用需求为基础，为客户提供从线材、连接器端接到成品线束制造的配套支持。
