一、40Pin高密度结构，为薄型设备内部高速连接提供线束基础

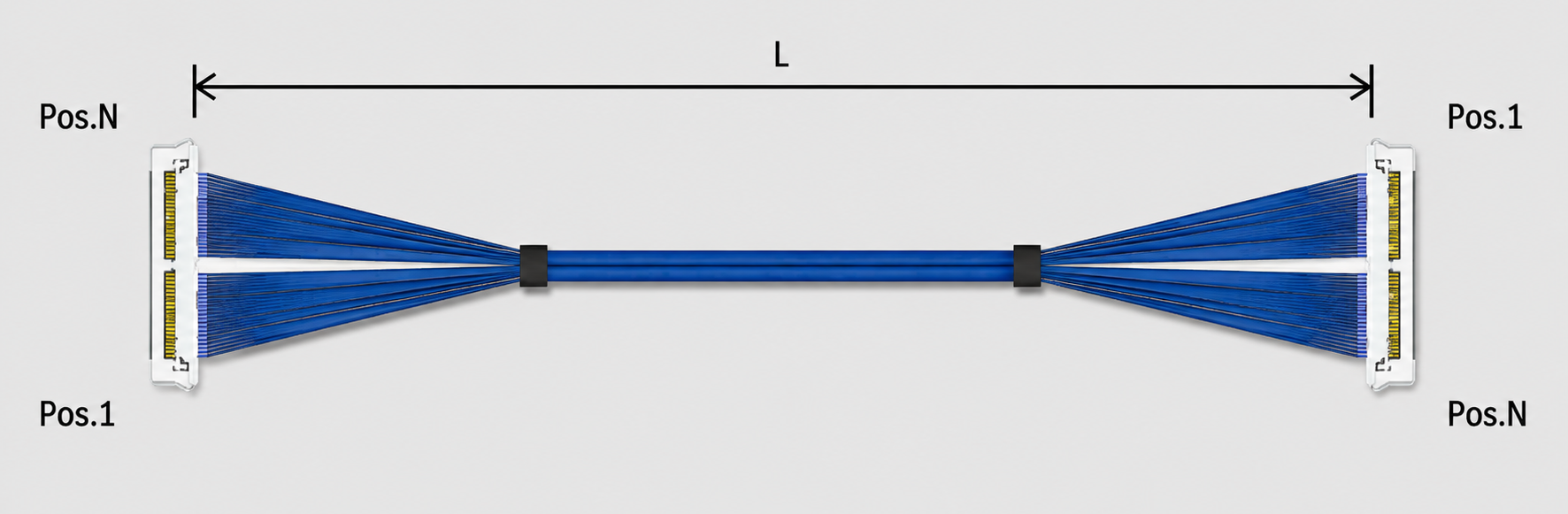

在笔记本电脑、平板电脑、显示模组、摄像模组以及其他空间受限的电子设备中，极细同轴线束虽然体积较小，却承担着设备内部多通道信号传输的重要作用，因此在线束选型过程中，需要综合考虑线缆规格、连接器匹配、长度、Pin定义、阻抗以及装配可靠性等因素。本文对应产品为 I-PEX 82438-100B-02-D，属于CABLINE®-CAL 40Pin极细同轴线束，图纸标称线束长度为 200mm，采用 Micro-Coaxial AWG #40、50Ω 极细同轴线，并配套使用 20777-040T-01 连接器组件。I-PEX官方资料显示，CABLINE®-CAL采用0.4mm接触间距及水平对插结构，嵌合高度约为0.73±0.07mm，并支持30Pin、40Pin规格以及AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable。对于40Pin规格，其组合尺寸可达到W 24.05mm、D 5.50mm、H 0.80mm Max.，适用于对内部空间和高速信号连接都有较高要求的电子设备。对于工程师而言，这类产品能够在有限空间内实现高密度多通道连接；对于采购人员而言，则应重点核对40Pin、AWG #40、50Ω、200mm以及20777-040T-01连接器等关键规格，而不能仅按照“40Pin线束”进行简单替换。

二、极细同轴线束设计与选型的五个关键点：从尺寸匹配走向系统级匹配

在极细同轴线束的设计、选型及替代过程中，有几个常见问题值得重点关注。首先，不能只看线束长度而忽略整体结构，即使同样是200mm线束，不同的线缆规格、连接器型号、出线方向及端部加工方式，也可能导致无法直接装配；其次，不能只看Pin数量而忽略Pin Assignment，40Pin并不意味着所有产品都可以直接对应使用，实际项目必须确认两端脚位定义及信号对应关系；再次，不能只看线径而忽略阻抗和高速信号要求，本型号采用AWG #40、50Ω Micro-Coaxial Cable，而连接器相关高速测试资料可能采用不同的线缆阻抗及测试长度，因此不同资料中的测试条件不能简单混用，实际项目应以具体产品图纸和系统信号要求为依据。此外，连接器机械结构同样十分重要，CABLINE®-CAL采用机械锁扣结构，只有公座与母座完全嵌合后才能实现锁定，有助于降低半嵌合等装配问题。最后，极细同轴线束的兼容替代不能只比较采购价格，还需要同步考虑线缆、连接器、端部加工工艺以及实际设备装配环境，进行电气、机械及可靠性验证。

三、I-PEX 82438-100B-02-D兼容替代方案：规格、连接器与工艺需要同步确认

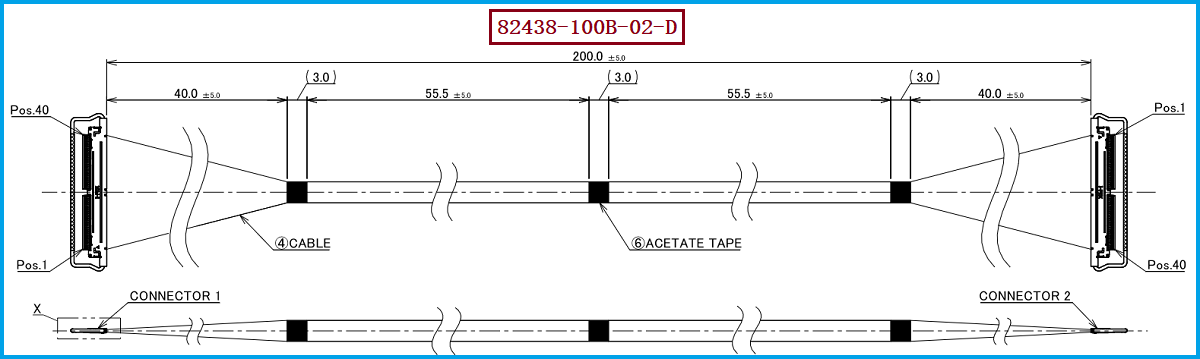

针对 I-PEX 82438-100B-02-D 的兼容选型，工程师和采购人员可以按照“结构—规格—连接器—性能—验证”的思路进行确认。首先确认原产品是否采用 CABLINE®-CAL 40Pin结构，再进一步核对线束长度是否为 200mm、线材是否采用 AWG #40 Micro-Coaxial Cable、阻抗要求是否为 50Ω，以及线材端配套连接器是否为 20777-040T-01。I-PEX官方CABLINE®-CAL相关资料中将20777-040T-01列为40Pin Plug Housing，同时列出了82438-100B-02-D这一40Pin、40AWG、L=200mm、1-N结构的样品评估线束料号。因此，在进行兼容替代时，除了确认上述核心参数，还需要进一步核对连接器壳体尺寸、锁扣结构、线缆固定方式、端部加工尺寸、出线方向以及设备内部实际安装空间。我们公司可提供I-PEX 82438-100B-02-D兼容替代极细同轴线束方案，围绕原型号的40Pin结构、200mm长度、AWG #40极细同轴线以及配套连接器要求进行产品开发与制造，可根据客户提供的样品、图纸或具体技术规格进行对应匹配，为设备厂商、线束采购商以及电子产品制造企业提供兼容替代及定制化制造支持。实际兼容性建议以双方确认的工程图纸、样品测试及最终技术规格为依据。

四、为什么高密度设备越来越需要极细同轴线束？

从产品应用角度来看，40Pin高密度极细同轴线束的价值并不仅仅体现在“线更细、Pin更多”，而在于它能够帮助电子设备在有限内部空间中实现更加紧凑的信号连接布局。随着笔记本电脑、平板电脑、显示设备、摄像模组以及其他高集成度电子产品持续向轻薄化、小型化和高速化发展，传统较粗线缆在空间占用、弯折布局和多通道集成方面可能面临更多限制，而极细同轴线束可以通过微型化线缆与高密度连接器组合，在较小空间内完成多路高速信号传输。同时，线缆阻抗、屏蔽结构、连接器接触以及端部加工质量都会影响整个信号链路的实际表现，因此一条看似普通的内部连接线束，实际上也是设备高速信号系统的重要组成部分。对于设备设计企业而言，在产品研发阶段提前确认线束结构和连接器规格，有助于减少后期因空间干涉、连接器不匹配或信号性能不满足要求而进行结构调整的情况；对于采购和供应链企业而言，建立可验证的兼容替代方案，也能够为后续产品开发和量产供应提供更多选择。

五、总结

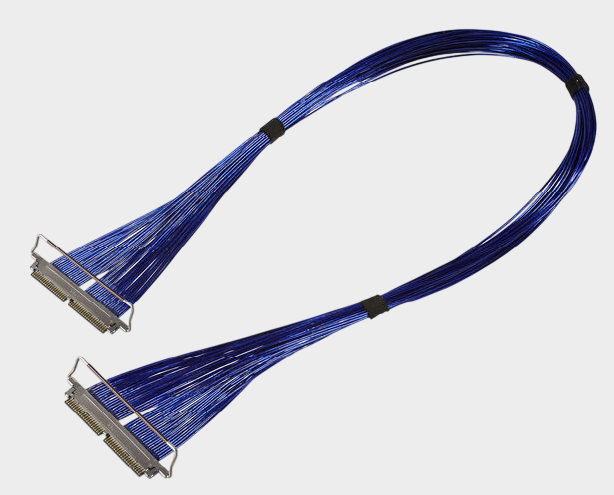

总体来看，I-PEX 82438-100B-02-D 是一款基于CABLINE®-CAL平台的40Pin极细同轴线束，图纸对应长度为 200mm，采用 AWG #40、50Ω Micro-Coaxial Cable，并配套 20777-040T-01 连接器组件。对于工程师而言，选用或替代此类线束时，不能仅以“接口能够插接”作为判断标准，而应综合确认机械尺寸、Pin定义、线缆规格、阻抗、信号传输要求、连接器锁扣结构以及实际设备装配空间；对于采购人员而言，则应重点核对产品型号、Pin数、AWG规格、长度、连接器型号及验证要求，从而降低因规格理解不完整而产生的试错成本。依托极细同轴线束制造能力，我们公司可针对I-PEX 82438-100B-02-D提供兼容替代线束方案，围绕40Pin、200mm、AWG #40等核心规格开展对应开发与制造，并可结合客户设备结构、连接器需求及实际应用条件进行产品匹配与定制，为高速、小型化、高密度电子设备内部连接提供专业的极细同轴线束制造支持。
