I-PEX 82876-100B-02-D 300mm 长度定制极细同轴线束替代品

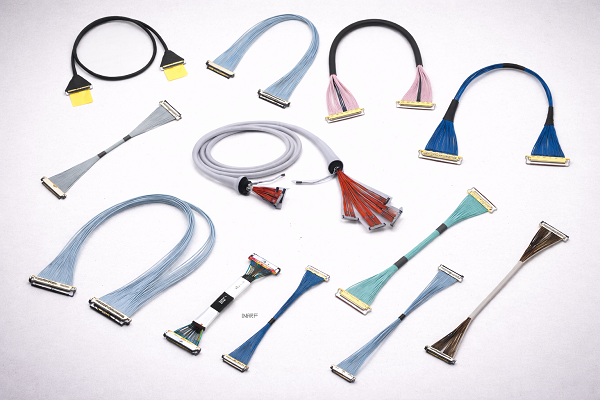

一、40Pin极细同轴线束，满足薄型设备高速连接需求

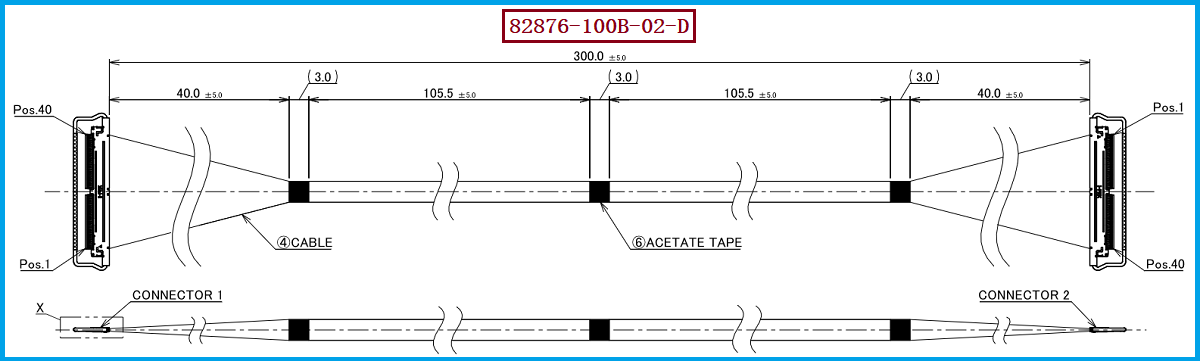

在笔记本电脑、显示模组、摄像设备及其他空间紧凑型电子产品中，内部连接线束不仅需要满足高速信号传输要求，还需要兼顾连接器尺寸、线材外径、弯折空间以及装配可靠性。I-PEX CABLINE®-CAL系列采用0.4mm Pitch设计和水平对插结构，嵌合高度为0.73±0.07mm，面向薄型、高速设备内部连接应用。I-PEX CABLINE®-CAL产品资料 本次对应的产品为 I-PEX 82876-100B-02-D，原厂图纸对应CABLINE-CAL 40P Harness，线束长度为300±5mm，采用40根AWG40 Micro-Coaxial极细同轴线，图纸标注线材特性阻抗为50Ω。该线束采用1-N线位定义，对于工程师来说，设计替代产品时需要重点核对Pin数量、线长、线径、阻抗、出线结构以及连接器机械尺寸；对于采购人员来说，则可以围绕完整料号、连接器型号和线束规格进行供应商询价、样品验证及国产替代评估。I-PEX 82876C0原厂线束图纸

二、极细同轴线支持哪些行业通用接口规范？

极细同轴线束本身属于高速设备内部互连组件，并不等同于某一种独立接口协议，但凭借较好的高速信号传输能力，可以应用于多种行业通用高速接口相关的内部连接场景。I-PEX CABLINE®-CAL产品资料列出的参考高速应用包括USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1、USB 3.2 Gen2、HDMI 2.0、eDP HBR2、USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等。官方产品详情中的高速测试条件还采用了CABLINE®-CAL 30Pin、AWG40 Micro-Coaxial Cable、45Ω、100mm线长以及GSSGSSG Pin Assignment。需要注意的是，这些属于产品及测试条件的参考信息，实际项目能否稳定满足某一具体协议的速率要求，还需要结合线材结构、线束长度、阻抗控制、Pin Assignment、插损、串扰以及整机Signal Integrity进行验证。因此，从工程师选型角度看，不能只根据“USB4、HDMI、MIPI”等接口名称判断线束是否可以直接使用，而应将连接器、极细同轴线及整机高速链路作为一个完整系统进行验证。

三、选型和兼容与替代方案参考及建议

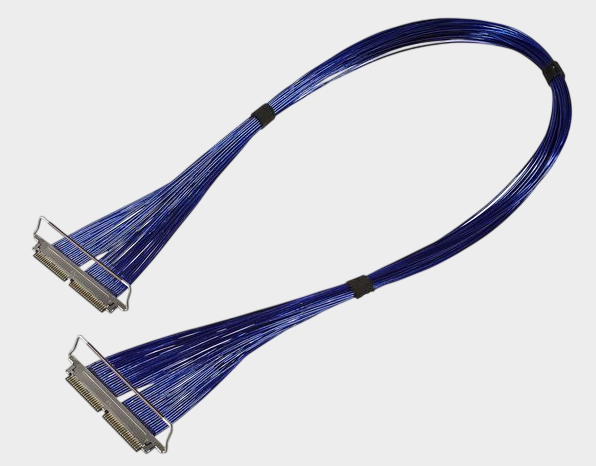

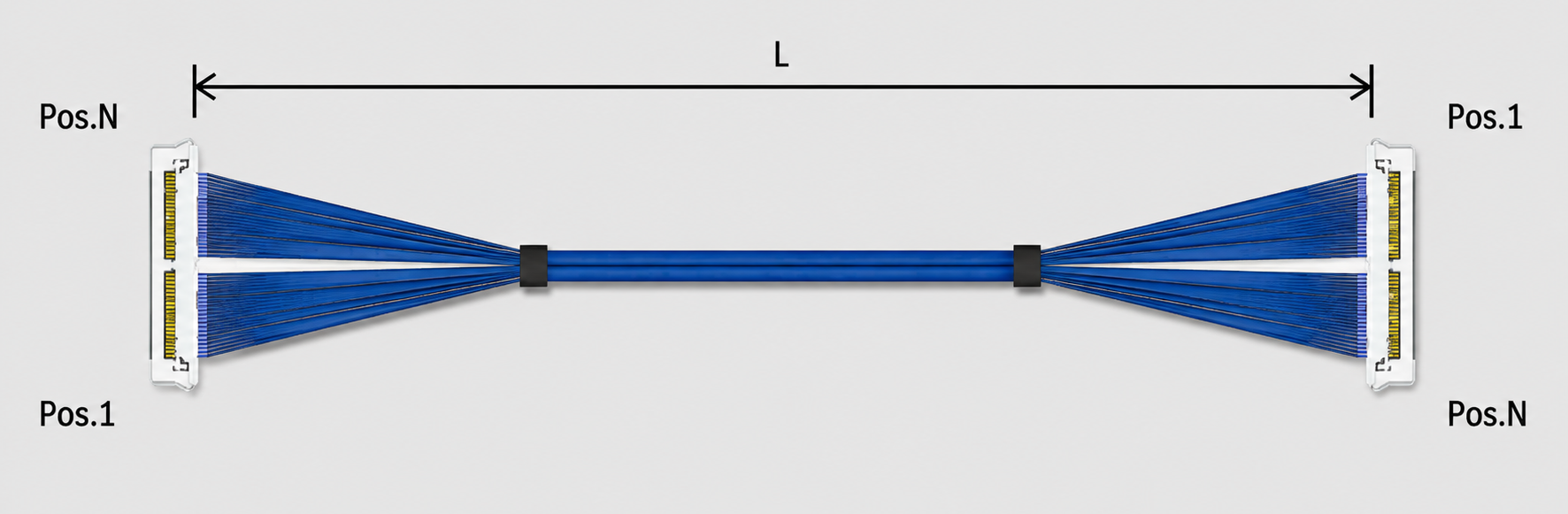

针对 I-PEX 82876-100B-02-D 的兼容替代，建议工程师首先确认40Pin、300±5mm、AWG40、50Ω以及1-N等核心参数，同时确认连接器的Pitch、外形尺寸、嵌合高度、插拔方向、锁扣结构以及与设备端Receptacle的配合关系。I-PEX CABLINE®-CAL资料显示，该系列支持30Pin和40Pin，并支持AWG38、AWG40、AWG42、AWG44等Micro-Coax规格；其中官方高速测试采用AWG40 Micro-Coax。对于本产品，您指定的线材端连接器型号为 20777-040Y-01，因此在实际打样和采购过程中，应将该型号作为项目BOM中的重点确认项目，同时结合原厂82876C0图纸进一步核对连接器尾码及具体装配关系。对于采购人员而言，建议在询价时不要仅以“CABLINE-CAL 40Pin”作为采购条件，而应同时明确线束料号、长度、AWG规格、阻抗、Pin定义及连接器型号，以避免不同版本产品之间出现混料。我们公司可提供：I-PEX 82876-100B-02-D兼容替代线束方案，可根据客户实际设备结构及技术要求进行极细同轴线束的生产制造，为工程验证、样品测试和批量采购提供对应的替代产品。

四、面向工程验证与采购导入的极细同轴线束制造方案

对于需要进行国产替代或第二供应商导入的项目，极细同轴线束的替代并不是简单更换连接器，而是需要从线材、端接、线序、长度、连接器配合以及高速性能等多个环节进行综合确认。I-PEX 82876-100B-02-D采用40Pin结构，线束端连接器型号按本项目资料为20777-040Y-01，线位定义为1-N，因此在制作兼容样品时，应优先按照客户设备端实际接口方向和Pin定义确认线束的导通关系，同时对线材端部固定、胶水Bonding以及束线定位等工艺进行控制。原厂图纸还涉及Acetate Tape、UV Glue等辅助装配工艺，因此替代产品除了需要实现电气导通，还应关注端部机械强度和长期使用稳定性。对于采购端，可以根据原型号 82876-100B-02-D 建立替代物料编码，通过样品确认、尺寸确认、电气测试及装机验证后再进入批量采购，从而降低供应链切换过程中的风险。

五、总结

综合I-PEX CABLINE®-CAL产品资料与82876C0线束图纸，I-PEX 82876-100B-02-D属于40Pin、300±5mm、AWG40 Micro-Coaxial极细同轴线束，采用1-N线位定义，适用于对连接空间、高速信号传输及线束尺寸有要求的设备内部互连。CABLINE®-CAL连接器采用0.4mm Pitch、低嵌合高度及机械锁扣结构，并可用于USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速接口相关应用场景，但具体协议性能仍需结合实际项目进行验证。对于工程师，重点应放在机械兼容、电气参数、阻抗及高速信号完整性；对于采购人员，则应重点确认料号、Pin数、线长、AWG、阻抗、连接器及线位定义。依托极细同轴线束生产制造能力，我们公司可围绕 I-PEX 82876-100B-02-D提供兼容替代线束方案，为客户提供从样品打样到批量制造的极细同轴线束产品支持。
