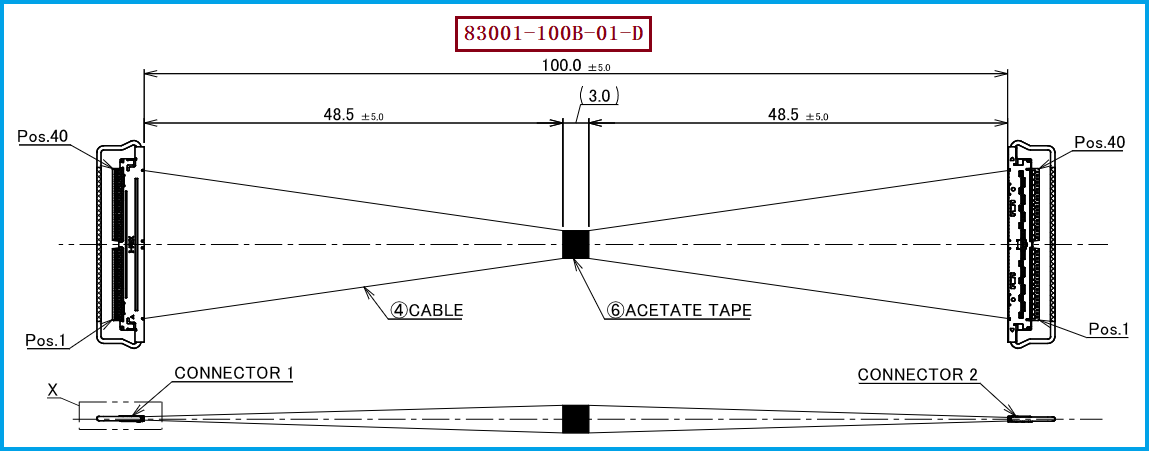

I-PEX 83001-100B-01-D 100mm 长度定制极细同轴线束替代品

一、40Pin 0.4mm Pitch极细同轴线束，面向高速与轻薄设备连接

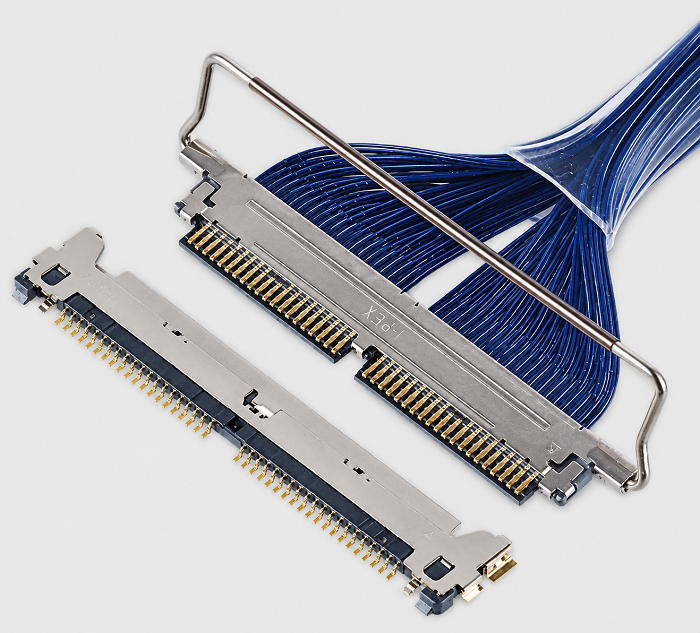

在笔记本电脑、平板电脑、显示模组、摄像模组及其他空间受限的电子设备中，线束不仅要满足基本导通要求，还需要同时兼顾线径、连接器尺寸、信号完整性以及装配空间。I-PEX CABLINE-CAL系列采用0.4mm Pitch、水平对插和低嵌合高度设计，其中官方资料给出的嵌合高度为0.73±0.07mm，最大约0.8mm，并支持30Pin、40Pin规格以及AWG38、AWG40、AWG42、AWG44 Micro-Coax极细同轴线。 本次对应的产品为I-PEX 83001-100B-01-D，属于CABLINE-CAL 40Pin、40AWG Micro-Coax、100mm长度、1-1结构的极细同轴线束。按照项目指定信息，该线材端使用的连接器型号为20777-040T-01，连接器为40PIN、0.4MM间距。对于工程师而言，这几个参数决定了替代线束不能仅仅做到“40Pin能插上”，还必须同时匹配连接器结构、Pitch、线材规格、线长、线位关系以及实际高速信号要求；对于采购人员而言，则可以通过“83001-100B-01-D + 20777-040T-01 + 40Pin + 0.4mm + 40AWG + 100mm”建立明确的采购与替代料号识别条件。

二、极细同轴线是否支持USB 3.1 Gen 2传输？关键在完整高速链路

“极细同轴线是否支持USB 3.1 Gen 2传输”不能只看线材是不是极细同轴线，而需要结合连接器、线材结构、阻抗、Pin Assignment、长度以及整个系统的高速信号完整性进行判断。USB-IF资料明确，USB 3.1 Gen 2对应10Gbps信号速率；而I-PEX CABLINE-CAL官方产品资料将USB 3.2 Gen 2（10Gbps/Lane）列为Applicable Standards的参考项目，同时给出了CABLINE-CAL高速测试条件：Micro-Coaxial Cable、AWG40、45Ω、100mm，并以GSSGSSG方式进行测试。 因此，从产品平台的技术参数来看，CABLINE-CAL具备面向USB 3.1 Gen 2这一10Gbps级高速链路应用的技术基础，但不能仅凭这一点直接宣称具体的83001-100B-01-D线束已经完成USB-IF认证或在所有设备上都能保证10Gbps稳定传输。实际项目中，工程师仍需根据USB差分信号的阻抗控制、插损、回损、串扰、线长及主板端连接结构进行整链路验证。对于采用40AWG极细同轴线的高速设备来说，极细同轴结构的优势在于能够在有限空间内实现较紧凑的高速信号布线，而CABLINE-CAL官方资料同时提供Signal Integrity相关测试数据，说明高速应用需要从“连接器+极细同轴线+终端PCB”整体进行评估。

三、选型和兼容与替代方案参考及建议

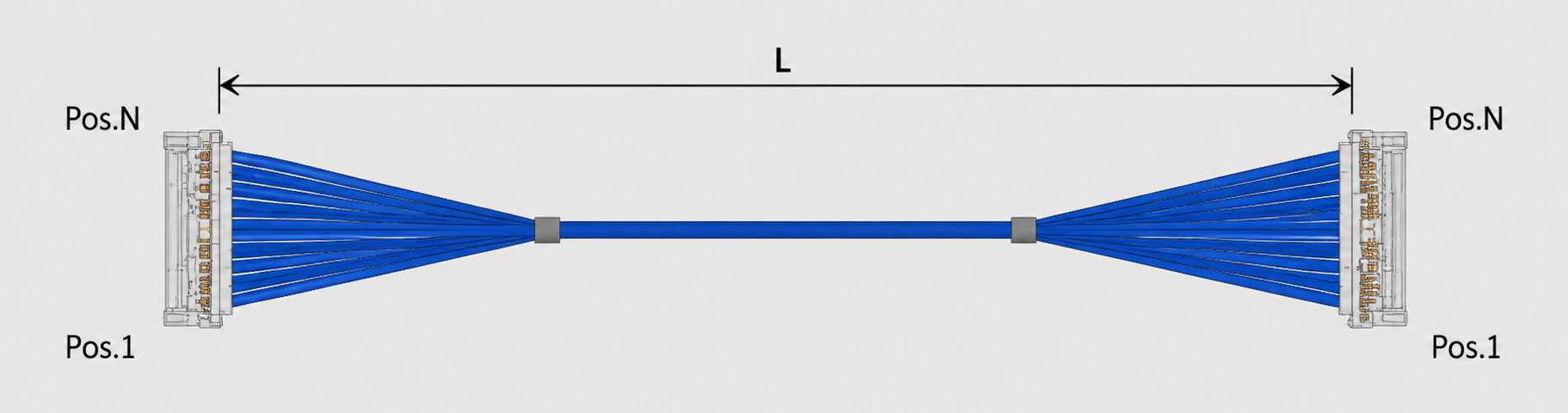

针对I-PEX 83001-100B-01-D进行兼容替代时，建议工程和采购人员首先锁定四个基础条件：40Pin、0.4mm Pitch、40AWG Micro-Coax以及100mm长度，同时确认该型号属于1-1结构。I-PEX官方CABLINE-CAL型号资料显示，40Pin 1-1评估线束包括83001-100B-01-D（100mm）、83002-100B-01-D（200mm）和83003-100B-01-D（300mm），而82875、82438、82876则属于40Pin 1-N结构，因此不能仅凭“都是CABLINE-CAL 40Pin”就直接相互替换。 本项目指定线材端连接器型号为20777-040T-01，属于CABLINE-CAL 40Pin Plug Housing；I-PEX官方推荐料号中也列有20777-040T-01这一40Pin Plug Housing型号。 在实际替代开发过程中，还应进一步核对端部装配关系、Pin Assignment、出线方向、线束长度公差以及高速电气性能。对于采购端，如果原供应渠道存在交期、成本或供应稳定性方面的压力，可以按照原始料号和关键结构参数寻找兼容替代方案，而不是简单按照连接器外形进行替换。我们公司可提供：I-PEX 83001-100B-01-D兼容替代线束方案，可根据客户提供的原样品、图纸或应用要求，对40Pin 0.4mm Pitch、40AWG Micro-Coax、100mm长度及对应连接器装配关系进行匹配开发，为工程验证和批量采购提供极细同轴线束制造支持。

四、面向工程验证与采购导入的制造与替代价值

对于需要导入83001-100B-01-D兼容线束的客户，工程验证阶段建议重点关注机械兼容与高速性能两个维度：机械方面，需要确认40Pin、0.4mm Pitch、水平对插、低高度连接结构以及线束两端的1-1关系；电气方面，则应结合实际USB 3.1 Gen 2/10Gbps应用验证阻抗、损耗、串扰及信号完整性，而不能仅通过万用表导通测试判断线束是否合格。CABLINE-CAL官方资料显示，其连接器工作温度范围为-40℃～+85℃，40Pin产品组合后的参考尺寸为W24.05mm、D5.50mm、H0.80mm Max.，同时采用机械锁扣结构，以降低半嵌合及连接器弹出风险。 对采购人员而言，兼容替代方案的价值不仅体现在价格或交期，还包括规格一致性、批次稳定性、生产能力和后续持续供货能力；对于工程师而言，则更关注替代产品能否保持原有设备的装配关系和高速传输性能。因此，针对I-PEX 83001-100B-01-D的国产兼容替代，应以原厂图纸和样品为基准进行结构、线材、端接工艺及高速性能验证，在验证通过后再进入批量导入。

五、总结

I-PEX 83001-100B-01-D是一款CABLINE-CAL 40Pin、40AWG Micro-Coax、100mm、1-1结构的极细同轴线束，配套连接器型号为20777-040T-01，连接器Pin数量为40PIN、Pitch为0.4mm。CABLINE-CAL官方资料将USB 3.2 Gen 2 10Gbps/Lane列为参考支持标准，而USB-IF明确USB 3.1 Gen 2对应10Gbps，因此该连接器平台具备用于USB 3.1 Gen 2级别高速传输链路的技术基础，但具体83001线束是否能够在客户设备中稳定实现10Gbps，仍应通过完整系统的高速信号验证来确认。 对于需要进行国产替代、供应链优化或第二供应商导入的企业，建议围绕料号、Pin数、Pitch、线径、长度、1-1线位结构、连接器装配以及Signal Integrity进行综合评估。我们公司可提供I-PEX 83001-100B-01-D兼容替代线束方案，为客户提供从样品打样、工程验证到批量生产的极细同轴线束制造支持。
