I-PEX 83002-100B-01-D 200mm 长度定制极细同轴线束替代品

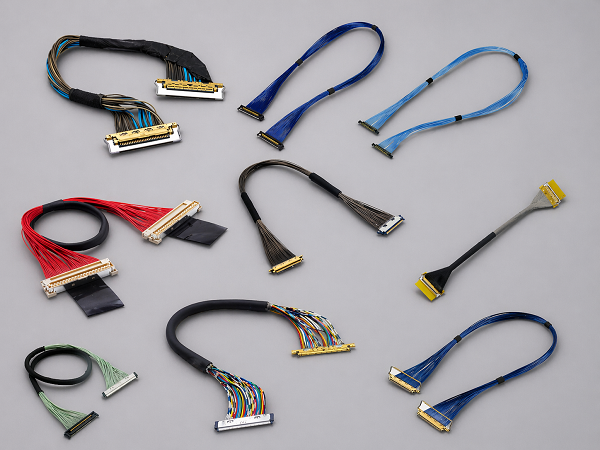

一、40P高密度设计，满足小型化高速互连需求

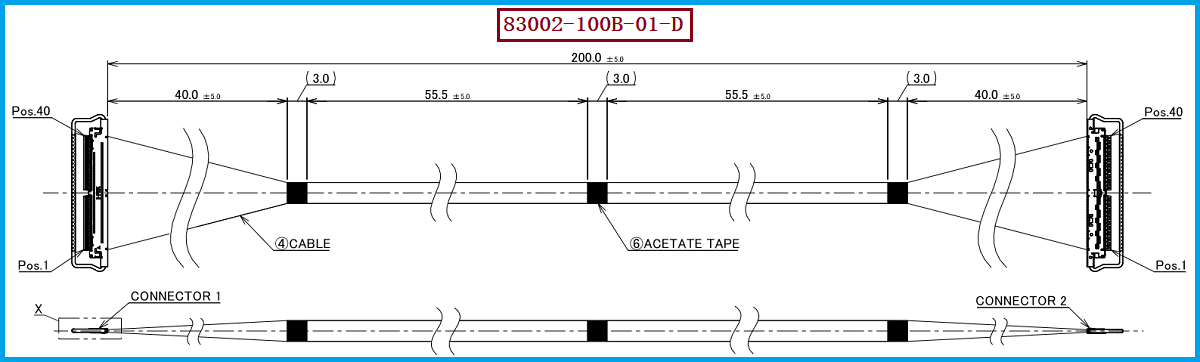

在笔记本电脑、平板电脑、显示模组、摄像头模组及其他空间紧凑型电子设备中，MIPI D-PHY等高速接口对内部线束的小型化、信号传输稳定性以及连接可靠性提出了较高要求。本文对应的 I-PEX 83002-100B-01-D 属于CABLINE-CAL 40P 1-1结构极细同轴线束，采用40P连接设计，两端连接器进行对应Pin位连接，整体线束长度约为200 mm，使用 40AWG、50Ω Micro-Coaxial极细同轴线。该产品线材端使用的连接器型号为 20777-040T-01，与40AWG极细同轴线材相匹配。对于工程师而言，这类40P、高密度、极细线径的线束能够在有限的设备内部空间中完成多通道高速信号互连；对于采购人员而言，在进行原厂产品替代、第二供应商导入或国产化采购时，则需要重点核对产品料号、Pin数、连接器型号、线材规格、线束长度以及整体结构。

二、极细同轴线束如何确保MIPI D-PHY接口兼容？

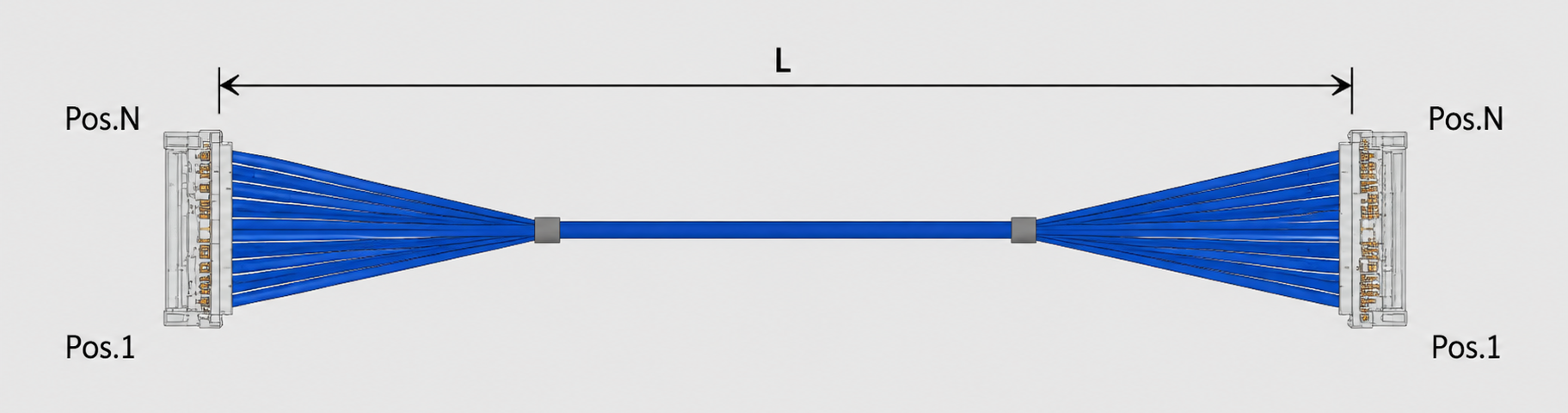

极细同轴线束要实现MIPI D-PHY接口兼容，不能仅仅判断连接器Pin数是否一致，而需要从接口定义、Pin Assignment、线材结构、阻抗控制、线束长度以及端接工艺等方面进行综合匹配。83002-100B-01-D采用40P 1-1结构，即对应Pin位进行连接，在实际替代设计中首先需要保证线束两端Pin Assignment与客户原设备保持一致，避免高速信号和Ground通道发生错位；其次，该产品采用 40AWG、50Ω Micro-Coaxial线材，通过极细同轴结构为高速信号提供相对受控的传输环境。I-PEX CABLINE-CAL资料显示，该系列连接器采用0.4 mm Pitch、水平对插结构，并支持Micro-Coax线材，同时将MIPI列为支持的接口应用之一。因此，在MIPI D-PHY项目中，工程师还应结合实际信号速率、主板走线、连接器、线束长度和终端设备进行Signal Integrity验证，通过阻抗、插入损耗、回波损耗、串扰、眼图等测试确认实际系统兼容性，而不能仅凭连接器型号或40AWG线径直接判断整个线束系统的高速性能。

三、40AWG线材与20777-040T-01连接器的配套关系

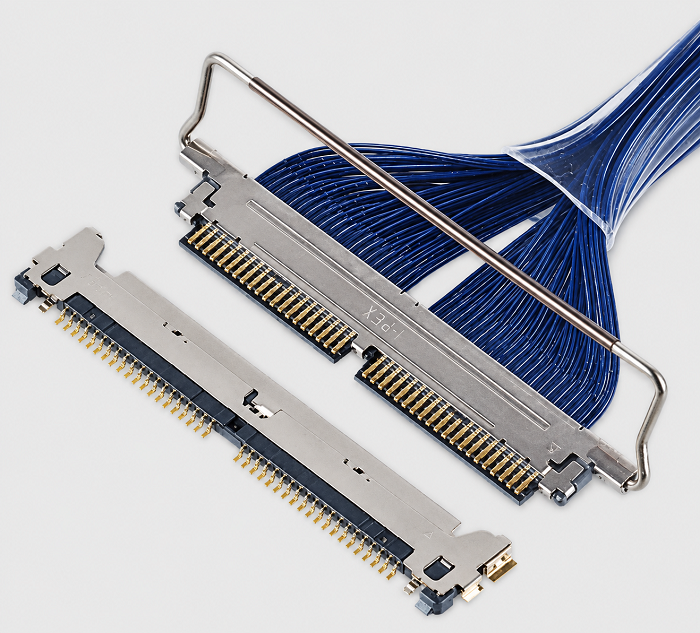

从线束选型角度来看，连接器与极细同轴线材之间的匹配是影响整个线束可靠性的重要环节。本产品对应的线材端连接器型号为 20777-040T-01，采用40P规格，与40AWG极细同轴线配套使用；I-PEX CABLINE-CAL系列资料显示，该系列支持AWG38、AWG40、AWG42及AWG44等Micro-Coax规格，其中40AWG属于该系列支持范围。对于工程师而言，在进行替代开发时，应重点确认连接器Housing、Shell、Lock Bar以及线材端接工艺是否与原设计要求匹配，同时确认40根极细同轴线的Pin位排列和两端连接关系；对于采购人员而言，建议将 83002-100B-01-D、20777-040T-01、40AWG作为一组核心规格进行询价和供应商技术确认，而不是仅以“40P极细同轴线束”作为采购条件。这样能够减少不同供应商因连接器、线材规格或端接方式不同而造成的产品规格偏差。

四、选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 83002-100B-01-D兼容替代产品的客户，建议工程部门与采购部门共同确认连接器型号、Pin数、Pin Assignment、线材AWG、阻抗、线束长度、出线方向及整体装配尺寸等关键参数，并在样品阶段进一步进行高速信号完整性验证。I-PEX官方CABLINE-CAL资料中还列出了40P 1-1结构的不同长度评估线束，因此实际选型时不能简单认为“同连接器、同Pin数”就一定可以直接替换，还应根据设备实际安装空间和信号传输要求确认线束长度及结构。针对原厂线束替代、国产化替代、第二供应商导入以及批量采购需求，我们公司可提供：I-PEX 83002-100B-01-D兼容替代线束方案，可围绕 20777-040T-01连接器、40AWG极细同轴线材、40P 1-1结构及约200 mm线束长度进行对应的极细同轴线束制造，并根据客户实际产品要求开展样品制作、规格确认及兼容性验证，为工程师提供替代开发支持，也为采购人员提供新的供应商选择。

五、总结

综合来看，I-PEX 83002-100B-01-D是一款CABLINE-CAL 40P 1-1结构极细同轴线束，采用 40AWG、50Ω Micro-Coaxial线材，线材端连接器型号为 20777-040T-01，整体长度约200 mm。对于MIPI D-PHY等高速信号应用而言，线束兼容性的核心并不只是连接器能够插入，而是需要同时满足Pin Assignment、线材规格、阻抗、长度、端接以及实际高速信号完整性等要求。通过对这些关键参数进行逐项核对并结合样品测试，可以更有针对性地推进原厂线束替代和国产化开发。我们公司可提供83002-100B-01-D兼容替代极细同轴线束方案，面向工程师的产品开发、样品验证以及采购部门的供应商导入需求，提供相应的极细同轴线束制造与替代方案支持。
