I-PEX 83003-100B-01-D 300mm 长度定制极细同轴线束替代品

一、40Pin、40AWG、300mm：面向高密度高速连接的极细同轴线束

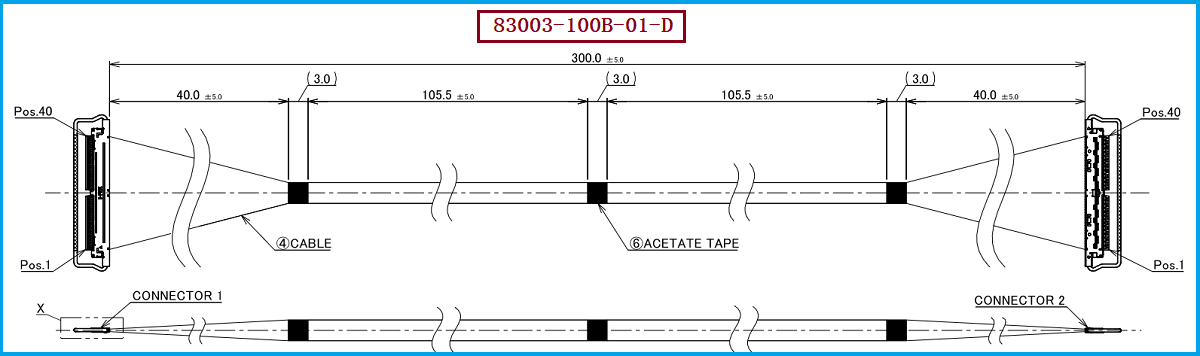

对于笔记本电脑、平板电脑、显示模组、摄像模组以及其他轻薄型电子设备而言，内部高速信号连接不仅需要满足传输性能要求，还需要兼顾安装空间、线束柔性、连接可靠性以及批量制造一致性。I-PEX CABLINE-CAL系列正是面向这类应用开发的极细同轴线连接方案，其采用0.4mm Contact Pitch、水平对插结构，嵌合高度为0.73±0.07mm，并支持30Pin、40Pin规格。 本次对应的产品型号为I-PEX 83003-100B-01-D，属于CABLINE-CAL 40Pin、40AWG Micro-Coaxial Cable、300mm、1-1双端连接结构的线束产品；I-PEX官方型号资料中也明确列出了83003-100B-01-D这一型号。 该线束配套使用的线材端连接器型号为20777-040T-01，即CABLINE-CAL 40Pin Plug Housing。对于工程师而言，这意味着在进行替代设计或BOM匹配时，应重点确认40Pin数量、0.4mm间距、40AWG线材、300mm长度、1-1连接形式以及连接器结构等关键条件；对于采购人员而言，这些参数则可以作为供应商询价、样品确认及来料检验的重要基础。

二、极细同轴线束的工作原理：利用同轴结构控制高速信号传输质量

极细同轴线束的核心工作原理，是利用中心导体传输电信号、绝缘层维持电气隔离、外围屏蔽层形成电磁屏蔽、外护层提供机械保护的同轴结构，使高速信号能够在受控的传输环境中从设备的一端传递到另一端。对于40AWG极细同轴线而言，虽然线径非常细，但仍然通过这种同轴结构实现信号与外部环境之间相对稳定的电气关系；在高速信号传输过程中，阻抗控制、信号衰减、串扰以及电磁干扰都会直接影响最终的信号完整性，因此不能仅以“线越细越好”作为选型依据，而需要综合考虑线材结构、阻抗、长度、连接器端接以及整体线束加工工艺。I-PEX对CABLINE-CAL的高速测试条件采用Micro-Coaxial Cable、AWG #40、45Ω、100mm以及GSSGSSG Pin Assignment，并将其作为高速传输测试参考条件；产品资料同时给出了40Gbps/lane PAM3的参考传输能力。 对于实际项目而言，这意味着极细同轴线束并不是简单的“导线连接”，而是一套围绕高速信号完整性进行设计和制造的精密互连组件。因此，在替代I-PEX 83003-100B-01-D时，除了匹配40AWG和长度尺寸，还应关注阻抗、端接一致性、线序、屏蔽结构及连接器装配质量，从而降低高速信号传输过程中出现插损、反射、串扰等问题的风险。

三、选型和兼容与替代方案参考及建议：从BOM匹配进一步关注线束制造一致性

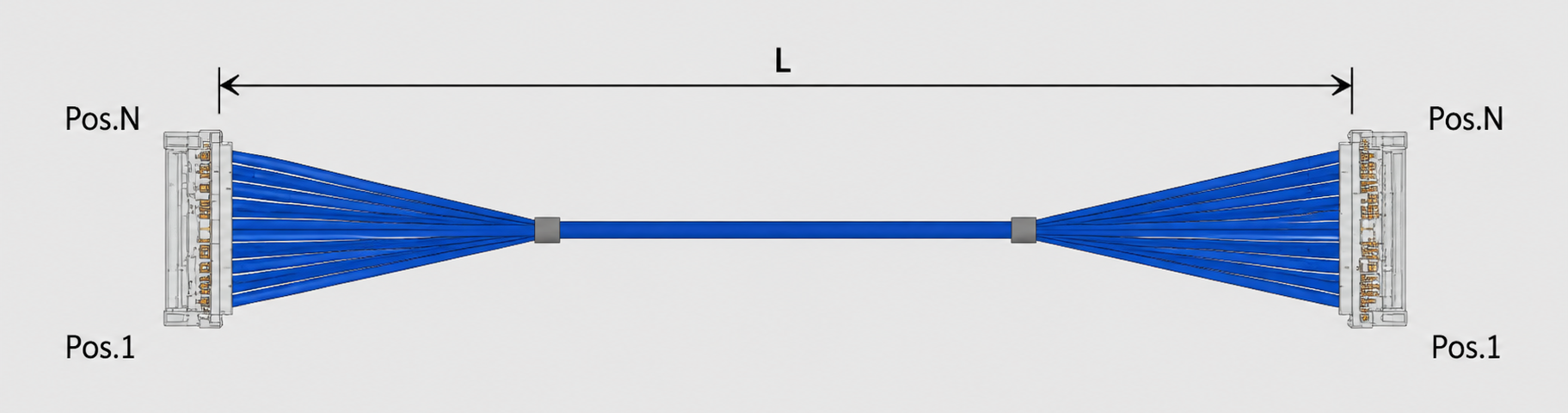

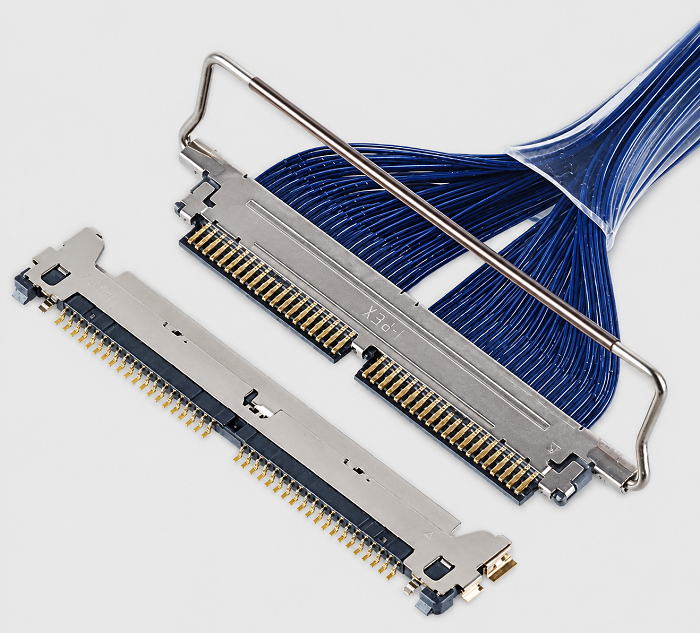

针对I-PEX 83003-100B-01-D的选型和兼容替代，建议工程师和采购人员首先按照“连接器—Pin数—线材—长度—连接形式”进行逐项核对。本产品对应CABLINE-CAL 40Pin方案，线材采用40AWG Micro-Coaxial Cable，线长为300mm，结构为1-1双端连接，线材端连接器采用20777-040T-01；I-PEX官方资料中，83003-100B-01-D明确对应40Pin、40AWG、300mm、1-1结构。 同系列还存在100mm的83001-100B-01-D和200mm的83002-100B-01-D，因此在实际采购过程中尤其需要避免仅按照“CABLINE-CAL 40Pin”进行替换，而忽略具体线长和1-1/1-N结构差异。 此外，CABLINE-CAL连接器采用0.4mm间距、水平对插，并具有机械锁扣；I-PEX资料显示，机械锁扣只有在公座与母座完全嵌合后才能锁定，有助于避免半嵌合状态。 我们公司可提供：I-PEX 83003-100B-01-D兼容替代线束方案，可围绕40Pin、40AWG、300mm、1-1结构及配套连接器20777-040T-01进行极细同轴线束的生产制造，为工程师进行国产化、供应链替代及量产导入提供线束产品方案。具体项目导入时，建议结合客户设备实际结构、信号速率、阻抗要求、线束走向及可靠性测试要求进行样品验证，以确认最终替代方案与原设计的匹配程度。

四、产品价值与应用总结：从精密线束制造到高速设备内部互连

综合来看，I-PEX 83003-100B-01-D所代表的是一种面向高密度、高速、小型化电子设备内部连接的40Pin极细同轴线束方案，其关键特征包括40AWG极细同轴线、300mm线长、1-1双端连接、CABLINE-CAL 0.4mm间距连接体系以及20777-040T-01配套连接器。CABLINE-CAL官方资料显示，该系列连接器的嵌合高度为0.73±0.07mm、最大约0.8mm，并支持40Gbps/lane PAM3参考传输能力，同时适配AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable。 对于需要寻找I-PEX同类线束替代方案的工程师和采购人员来说，真正需要关注的不只是料号是否对应，更重要的是Pin数、AWG线规、线长、连接形式、连接器型号、电气性能及制造一致性是否能够整体匹配。依托极细同轴线束生产制造能力，我们公司可针对I-PEX 83003-100B-01-D提供兼容替代线束方案，面向高速显示、笔记本电脑、平板电脑、摄像模组及其他空间受限的电子设备内部互连需求，为客户提供从规格确认、样品打样到批量生产的极细同轴线束产品支持。

五，总结

I-PEX 83003-100B-01-D是一款40Pin、40AWG、300mm、1-1结构的CABLINE-CAL极细同轴线束。其配套线材端连接器为20777-040T-01。极细同轴线束通过同轴结构实现高速信号的稳定传输，在高密度、小型化设备内部连接中兼顾空间利用与信号传输需求。对于需要进行国产化、供应链优化或兼容替代的客户，我们公司可提供83003-100B-01-D兼容替代线束方案，并可根据具体项目要求进一步进行规格匹配与样品验证。
