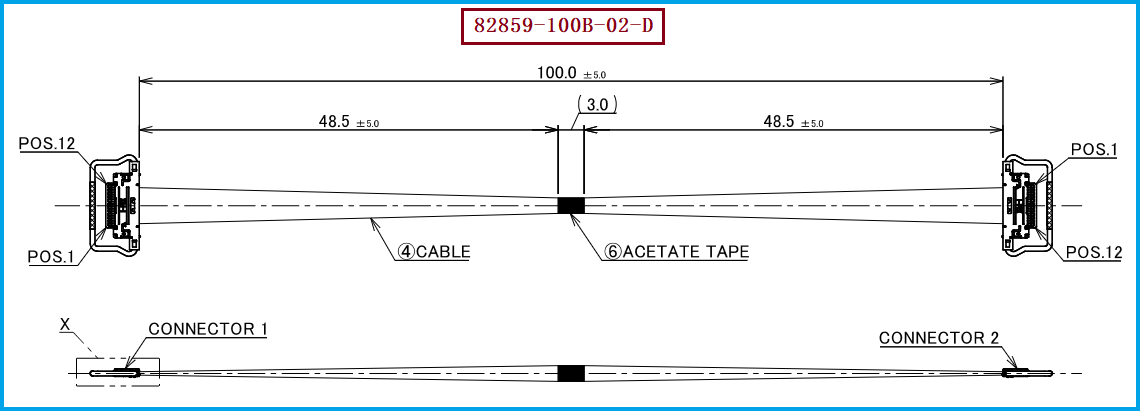

I-PEX 82859-100B-02-D 100mm 长度定制极细同轴线束替代品

一、面向高速、小型化设备的40AWG极细同轴线束方案

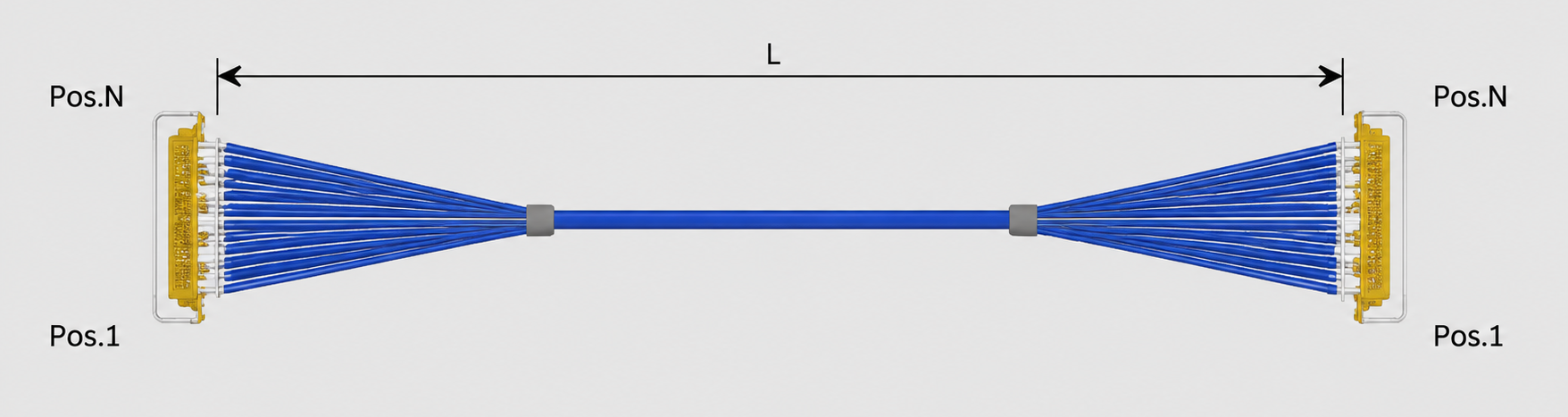

在笔记本电脑、显示设备、工业相机、机器视觉、AI视觉设备以及其他高密度电子设备内部，线束不仅承担“连接”的作用，还直接参与高速信号传输与设备内部空间布局。针对这类应用，我司专注于极细同轴线束的研发与生产制造，可根据客户设备结构、连接器配置、线缆长度及信号传输需求，为工程师和采购人员提供与原有方案相匹配的兼容替代线束。本次重点介绍的产品为 I-PEX 82859-100B-02-D，属于 CABLINE®-CA 12Pin Micro-Coaxial Harness 方案，采用 40AWG 极细同轴线材，线材端配套使用 20634-112T-02 连接器型号。I-PEX CABLINE-CA 产品资料显示，该系列采用0.4mm接触间距、水平对插结构，并具有机械锁扣、屏蔽及多点接地等设计，适用于对高速信号、高密度布局和连接可靠性有要求的设备内部连接。 对于正在进行国产替代、供应链优化或第二供应商导入的工程师及采购人员而言，重点并不是简单寻找“一条外观相似的线”，而是需要综合确认Pin数、40AWG线材、连接器型号、端接结构、线束长度、尺寸及高速信号性能等关键条件，从而确保替代线束能够真正匹配原设备的安装与使用要求。

二、为什么极细同轴线束不能用于大功率设备？

极细同轴线束为什么不能用在大功率设备？核心原因在于“极细”和“大功率”本身存在明显的工程设计取舍。以本方案使用的 40AWG 极细同轴线材为例，其优势在于线径小、柔性较好、占用空间少，更适合高密度、小型化以及高速信号传输场景；但线径越细，导体截面积通常越小，其允许承载的电流能力也相应受到限制。你提供的 CABLINE-CA 产品资料中明确给出了不同线径对应的电流能力，其中 AWG40 的最大电流标称为 0.3A/contact，明显低于更粗线径产品的承载能力。 因此，极细同轴线束更适合作为高速信号传输通道，而不适合作为大电流、大功率负载的主要供电线路。如果强行让极细同轴线束长期承载超过设计范围的电流，可能造成导体及端接区域发热增加，进一步影响绝缘材料、连接器接触可靠性以及整个线束系统的长期稳定性。对于工程师来说，选型时应首先区分“信号传输”和“功率传输”的功能需求；对于采购人员来说，也不能仅凭“线束能够连接并正常通电”判断产品是否适合实际设备，而应结合额定电流、工作温度、使用环境和实际负载进行确认。因此，40AWG极细同轴线束的核心价值在于高速、小型化、高密度信号连接，而不是大功率供电。

三、选型和兼容与替代方案参考及建议

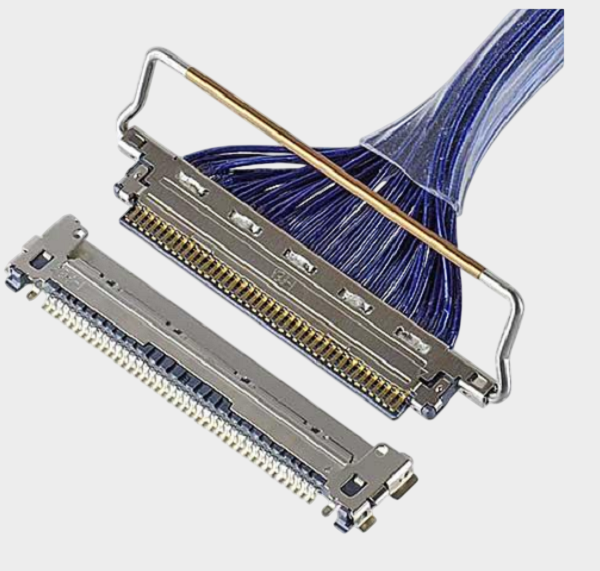

对于 I-PEX 82859-100B-02-D 的兼容替代选型，建议工程师和采购人员以原产品的实际装配条件为基础进行确认。首先应确认原线束是否为12Pin、40AWG Micro-Coaxial结构，以及线束长度和端接方式是否与目标设备一致；其次应确认线材端使用的连接器配置，本方案对应的连接器型号为 20634-112T-02，该型号属于 CABLINE-CA Plug Housing 12Pin 产品，相关产品资料同时列出了12Pin Plug Cable Assembly 20633-212T-01S 等配套型号，因此在进行替代设计时，需要根据客户实际BOM及连接器端接结构进一步确认，而不能仅依据型号名称判断完全兼容。 在高速信号应用中，还应关注阻抗、插入损耗、回波损耗、串扰、屏蔽接地及端接一致性等指标；在机械装配方面，则应核对0.4mm Pitch、水平对插、插合高度以及实际安装空间等条件。 对于已经使用 I-PEX 82859-100B-02-D 的设备，我司可提供：I-PEX 82859-100B-02-D 兼容替代极细同轴线束方案，并可围绕客户现有连接器、线材规格、长度、端接方式及设备结构需求进行针对性开发与生产，为客户提供原有线束的兼容替代选择。需要特别说明的是，“兼容替代”应以实际样品装配、尺寸确认、电气性能及可靠性验证结果为最终依据，具体替代范围可根据客户图纸、样品或BOM进一步确认。

四、从工程应用角度看极细同轴线束的真正价值

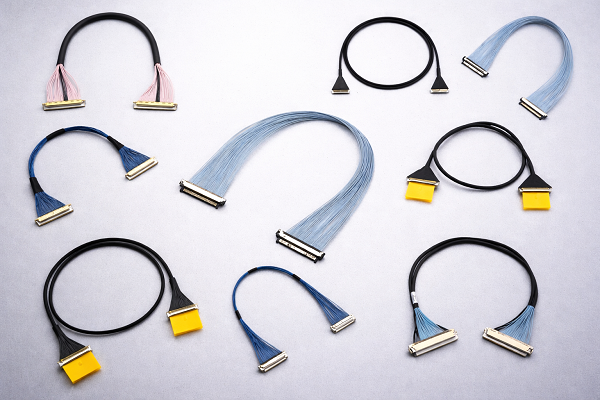

对于高速电子设备而言，极细同轴线束的价值并不只是“把线做得更细”，而是在有限设备空间内，同时解决高速信号传输、布线密度、结构空间和连接可靠性之间的综合工程问题。CABLINE-CA 产品资料显示，该系列支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案，并提供10Pin至60Pin等多种规格，其中Micro-Coaxial方案覆盖AWG36、38、40、42、44等线径。 对于采用40AWG极细同轴线的 I-PEX 82859-100B-02-D 而言，其应用重点应放在高速信号连接和高密度内部布线，而不是大功率供电。对于设备制造商而言，一套成熟的极细同轴线束方案需要在线材、连接器、端接工艺、屏蔽结构、尺寸控制和批量一致性之间取得平衡；对于采购人员而言，则应重点考察供应商是否具备稳定的极细同轴线束制造能力、产品一致性及兼容替代开发能力。凭借专业的极细同轴线束生产制造能力，我司可为客户提供 I-PEX 82859-100B-02-D 兼容替代线束方案，帮助客户在满足设备安装及信号连接需求的基础上，进一步拓展线束供应选择。

五，总结

I-PEX 82859-100B-02-D 是一款面向高密度、高速信号连接场景的12Pin极细同轴线束方案，采用 40AWG 极细同轴线材，并涉及 20634-112T-02 连接器配置。其技术价值集中在“小型化、高密度、高速信号连接”而非大功率供电，因此在实际设备设计和采购选型过程中，应根据电流、空间、高速信号性能、连接器结构及可靠性要求进行综合判断。对于需要进行原厂线束替代、供应链优化或第二供应商开发的客户，我司可提供 I-PEX 82859-100B-02-D兼容替代线束方案，以客户实际设备需求为基础开展样品确认、结构匹配及批量生产，为高速电子设备内部连接提供专业的极细同轴线束解决方案。
