I-PEX 82649-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品概况：12Pin、200mm极细同轴线束

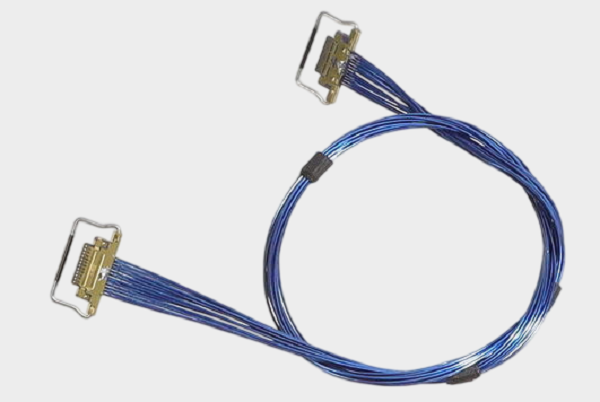

在笔记本电脑、显示设备、摄像模组、AI计算设备、机器人、无人机以及AR/VR等电子设备内部，连接线需要同时满足小型化、高密度、高速传输和可靠连接等要求。I-PEX CABLINE®-CA系列采用0.4mm Pitch水平对插结构，面向高密度、小型化及高速信号传输应用。本次介绍的 I-PEX 82649-100B-02-D 是一款12Pin Micro-Coaxial极细同轴线束，线材规格为 AWG40、50Ω蓝色极细同轴线，产品长度为 200.0±5.0mm，线材端配套连接器主体型号为 20634-112T-02。对于工程师而言，该产品的12Pin结构能够满足一定数量的高速信号连接需求，而200mm线长则可根据设备内部结构实现主板与显示、摄像或其他功能模组之间的连接；对于采购人员而言，明确产品料号、连接器型号和线长，是进行供应商询价、样品确认和替代评估的重要基础。

二、极细同轴线束到底应用在哪些设备里？

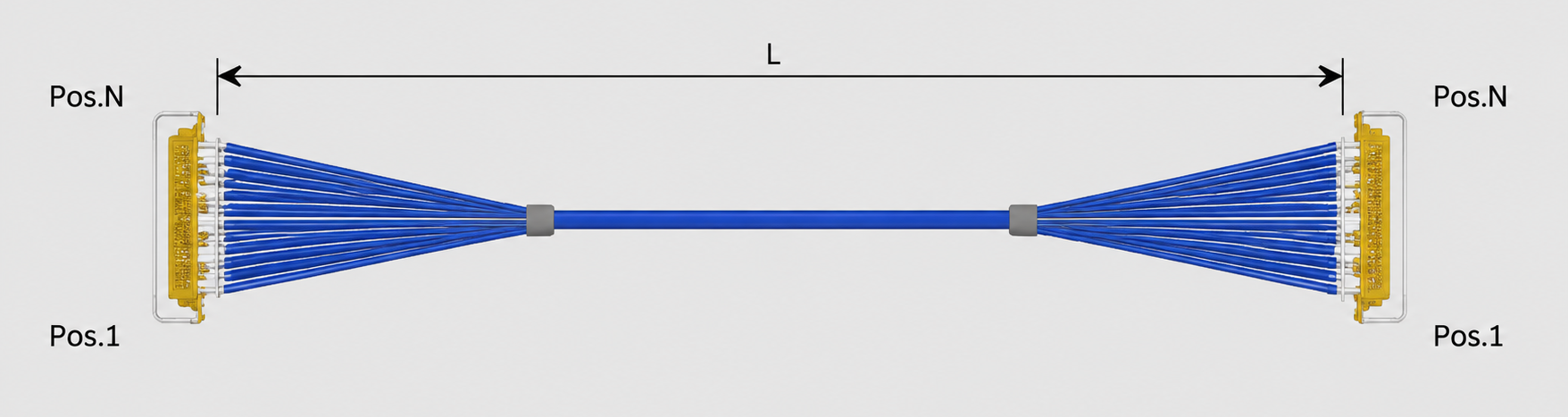

极细同轴线束并不仅仅是为了“做得更细”，其核心价值在于有限空间内实现高速、稳定的信号连接。CABLINE®-CA系列连接器采用 0.4mm Pitch、水平对插结构，插合高度为1.0±0.1mm，并配备机械锁扣，同时结合屏蔽及多点接地设计，可用于高速信号传输场景。根据已提供的产品资料，该系列支持Micro-Coaxial AWG36、AWG38、AWG40、AWG42及AWG44等线材规格，并覆盖10Pin至60Pin不同数量的连接方案，应用方向包括笔记本电脑显示连接、摄像头模块、AI及高性能计算设备、工业设备、机器人、无人机以及AR/VR设备等。对于工程师来说，这意味着在设备内部空间越来越紧凑的情况下，可以通过极细同轴线束完成高速信号传输，同时降低线束占用空间；对于采购人员来说，则需要重点确认实际设备所需的Pin数、线径、阻抗、线长、连接器结构以及线序等参数，而不能仅按照“极细同轴线”这一名称进行采购。

三、82649-100B-02-D产品结构及工程选型关注点

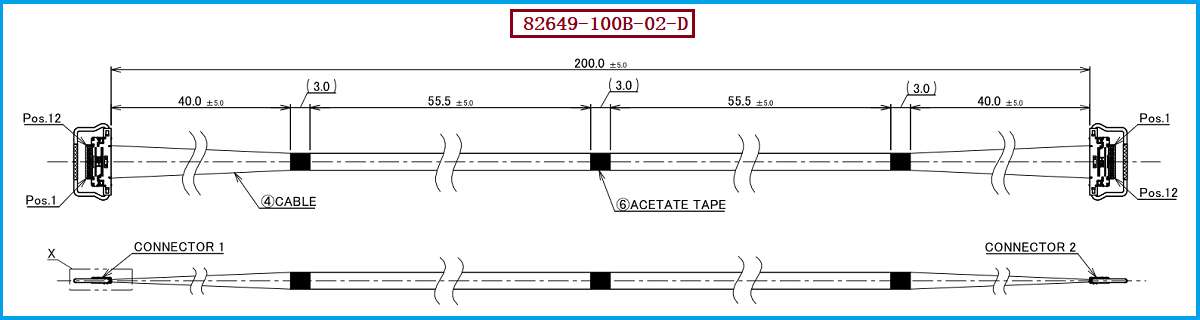

从I-PEX 82649C0产品图纸来看，82649-100B-02-D为12Pin极细同轴线束，采用两端线材端连接结构中的一端连接方案，线束长度标注为 200.0±5.0mm，配套线材为 12根AWG40、50Ω Micro-Coaxial Cable，图纸同时给出了对应的Pin Assignment以及线束端部的胶粘、包覆和胶带等加工要求。与该产品配套的CABLINE-CA连接器体系中，20634-112T-02为12Pin Plug Housing，相关12Pin Plug Cable Assembly型号为 20633-212T-01S。CABLINE-CA连接器资料显示，其采用0.4mm间距、机械锁扣、屏蔽及多点接地结构，并支持高速信号应用。因此，在进行工程选型时，建议将“线束料号+连接器型号+线材规格+线序+长度+端部加工”作为一个完整组合进行确认；尤其是进行国产化替代或第二供应商导入时，需要通过实物装配、尺寸、电气及信号完整性等项目进行验证。

四、选型和兼容与替代方案参考及建议

对于 I-PEX 82649-100B-02-D 的兼容替代，不能只根据12Pin和200mm两个条件判断是否能够直接替换，还需要核对设备端母座、连接器配合尺寸、Pin Assignment、线材规格、阻抗、线长公差以及端部加工形式等关键参数。如果原设备采用CABLINE-CA体系，可以进一步以 20634-112T-02 作为线材端连接器主体型号进行匹配确认。CABLINE-CA系列同时提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin及60Pin等不同规格，因此面对不同设备平台，也可以根据实际需求进行对应的极细同轴线束设计。我们公司可提供：I-PEX 82649-100B-02-D兼容替代线束方案，可依据客户原厂料号、产品图纸、实物样品或设备端连接器信息，对12Pin、AWG40、200mm规格的极细同轴线束进行替代开发，并围绕连接器匹配、线序、线材、长度及端部工艺进行工程确认，为客户提供样品打样及后续批量制造支持。具体兼容性仍建议以实际样品测试和设备装配验证结果为准。

五、总结

综合来看，I-PEX 82649-100B-02-D是一款具有明确规格特征的12Pin、200mm极细同轴线束，其核心识别参数包括 I-PEX 82649-100B-02-D、AWG40 Micro-Coaxial Cable、50Ω、200.0±5.0mm以及配套连接器型号20634-112T-02。这类极细同轴线束适用于对内部空间、高速信号传输和连接可靠性有要求的笔记本电脑、显示设备、摄像模组、AI计算设备、机器人、无人机及AR/VR等产品。对于工程师而言，重点是确认机械、电气和信号连接参数；对于采购人员而言，重点则是确认料号对应、规格一致性、样品验证及供应能力。依托极细同轴线束生产制造能力，我们公司可提供I-PEX 82649-100B-02-D兼容替代线束方案，根据客户实际应用需求进行规格确认、样品制作与批量生产，为需要原厂线束替代、供应链优化或国产化配套的客户提供相应的线束制造支持。
