I-PEX 82860-100B-02-D 300mm 长度定制极细同轴线束替代品

一、12P高密度设计下，极细同轴线束如何兼顾“小型化”与“高速传输”？

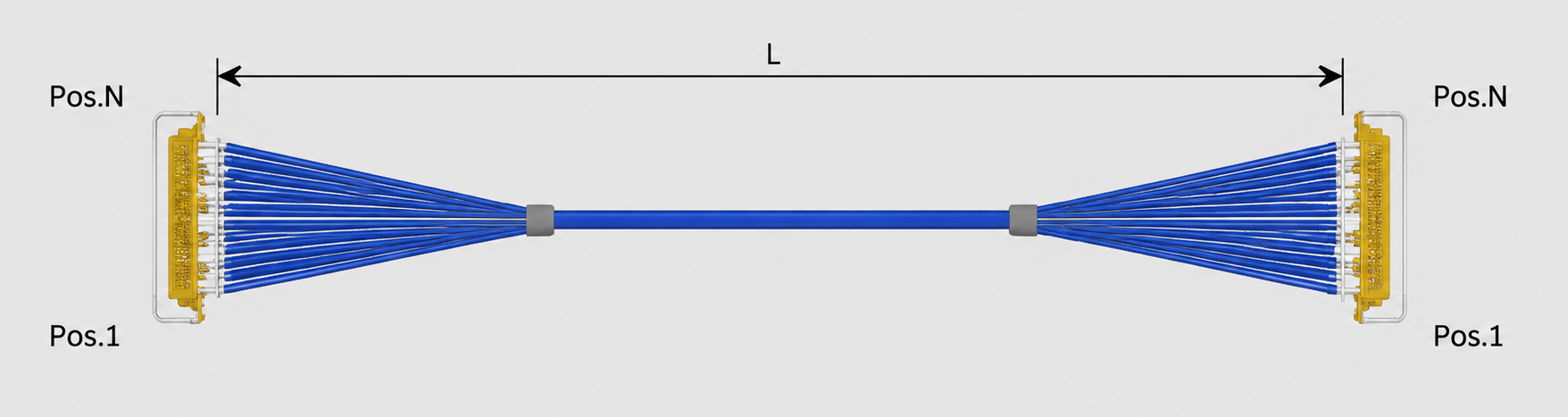

随着笔记本电脑、工业相机、AI视觉设备、高分辨率显示设备以及其他高速电子设备不断向轻薄化、小型化方向发展，设备内部留给信号线束的空间越来越有限，但与此同时，图像数据、高速差分信号以及高速接口的数据量却持续增加，这对内部线束的尺寸、信号完整性和连接可靠性提出了更高要求。本文所介绍的 I-PEX 82860-100B-02-D，属于 CABLINE®-CA 系列 12Pin Micro-Coaxial 极细同轴线束，规格为 40AWG、长度300mm、1-N线位定义。I-PEX官方资料显示，CABLINE-CA采用0.4mm接触间距、水平对插结构，插合高度约1.0±0.1mm，并支持10、12、20、30、40、50、60Pin等多种规格；其中82860对应12Pin、40AWG、300mm、1-N的线束方案。 对工程师而言，这类线束的价值并不仅仅在于“线径更细”，而在于通过同轴结构对高速信号进行更加受控的传输：中心导体负责信号传输，周围的绝缘层、屏蔽导体等结构共同形成相对稳定的电气环境，使信号在高速传输过程中能够更好地控制阻抗、降低外部干扰以及减少信号之间的相互影响。因此，在有限的设备内部空间中，极细同轴线束能够将“高密度布线”和“高速信号传输”结合起来，为紧凑型电子设备内部连接提供一种更加适合的线束方案。

二、极细同轴线束是如何实现高速信号传输的？关键在于结构与信号完整性的协同

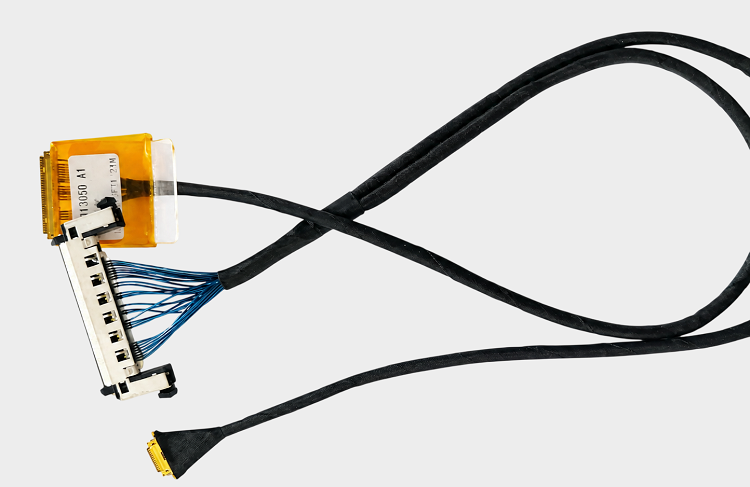

对于工程师来说，判断一款极细同轴线束是否适合高速应用，不能只看“AWG多少”或者“线径多细”，还需要关注传输结构、阻抗控制、屏蔽方式、连接器以及线束整体制造一致性。极细同轴线束通过中心导体与外部屏蔽结构形成相对稳定的传输环境，使高速信号在有限空间内传输时能够降低受到外部电磁环境影响的风险；而CABLINE®-CA连接器本身采用0.4mm间距、水平对插结构，并配置机械锁扣，官方资料将其定位于最高32 Gbps/Lane的高速数据传输应用。 对于本款 82860-100B-02-D 而言，采用的是12Pin、40AWG Micro-Coaxial、300mm、1-N的组合，在线材端使用的连接器主体型号为 20634-112T-02，该型号属于CABLINE-CA Plug Housing 12Pin，与你所指定的线束方案相匹配。 在实际产品开发中，工程师还需要重点关注线束长度、弯折路径、连接器配合状态、端接一致性以及整机高速信号测试结果，因为高速传输能力并非由某一个单独零部件决定，而是由“线材结构+端接工艺+连接器+PCB+系统设计”共同影响。尤其是极细同轴线束加工，对剥线、焊接或压接、屏蔽处理、尺寸控制以及批量一致性的要求更高，因此选择具有成熟极细同轴线束制造能力的供应商，对于保证后续产品稳定量产具有重要意义。

三、选型和兼容与替代方案参考及建议：工程师与采购应重点核对哪些参数？

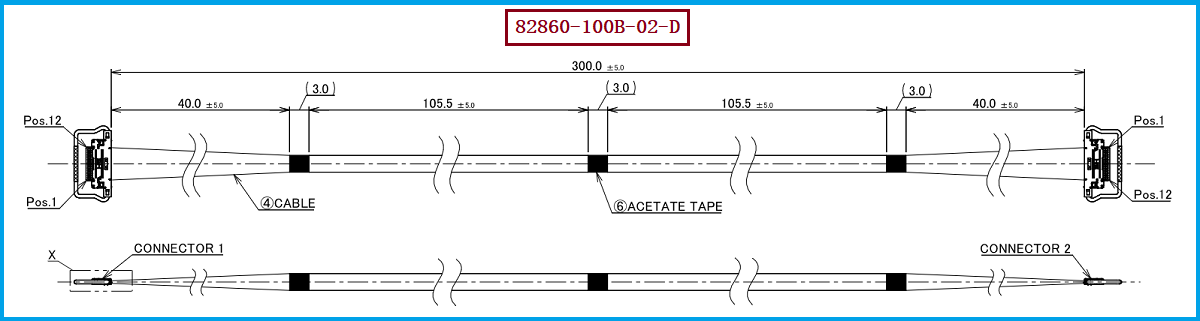

在进行 I-PEX 82860-100B-02-D 的选型、替代或国产化供应商导入时，建议工程师和采购人员首先按照原方案的关键参数进行逐项核对，而不能仅凭“12Pin连接器”或“CABLINE-CA系列”进行简单替换。本方案的核心识别信息包括：极细同轴线束产品料号/型号：I-PEX 82860-100B-02-D；线材端连接器型号：20634-112T-02；线位定义：1-N；12Pin；Micro-Coaxial；40AWG；300mm。I-PEX官方型号表明确将82860-100B-02-D列为“CABLINE-CA harness 12pin micro-coaxial 40AWG L=300mm 1-N”，同时推荐型号中列出了12Pin Plug Housing 20634-112T-02。 因此，如果项目需要寻找兼容与替代供应方案，应重点确认连接器配合尺寸及结构、Pin数量、线位定义、线规、线束长度、导通关系、端接工艺以及高速信号性能等关键项目，并根据实际设备进行样品验证，而不是仅以外观尺寸判断兼容性。对于采购端而言，如果原厂线束存在交期、成本、供应稳定性或国产化需求，也可以围绕上述关键参数寻找具备极细同轴线束研发和量产能力的替代供应商。我们公司可提供 I-PEX 82860-100B-02-D 兼容替代线束方案，可围绕12Pin、40AWG、300mm、1-N以及指定线材端连接器 20634-112T-02 等关键规格进行样品打样、参数确认和批量制造，为工程师提供替代设计验证，为采购人员提供稳定的供应链选择。

四、面向高速电子设备的极细同轴线束替代制造方案

对于高速显示、摄像模组、工业视觉以及其他对内部空间和高速信号传输均有要求的电子设备而言，极细同轴线束已经不仅是简单的“连接线”，而是影响设备内部信号传输质量和结构布局的重要组成部分。I-PEX 82860-100B-02-D采用12Pin、40AWG、300mm、1-N规格，并配套 20634-112T-02 连接器主体，适合工程师围绕原有设计进行规格匹配、样品验证及替代方案评估。 我们公司专注于极细同轴线束的生产制造，可针对客户现有I-PEX线束方案进行规格解析和兼容替代开发，围绕线材、端接、线位、长度以及连接器配合等关键环节进行生产控制，帮助客户降低对单一供应渠道的依赖，并满足项目开发、样品验证及批量采购需求。对于需要寻找 I-PEX 82860-100B-02-D 替代产品的客户，可将原产品作为参考基准，由我们根据实际图纸、样品及应用要求进行兼容替代方案确认。

五，总结

 极细同轴线束实现高速信号传输，并不是单纯依靠“把线做细”，而是通过同轴传输结构、信号完整性控制、精密端接以及连接器可靠配合共同实现。在12Pin、40AWG、300mm、1-N这一规格组合下，I-PEX 82860-100B-02-D体现了高密度、小型化与高速内部信号连接的典型应用需求。对于需要进行国产替代、供应商拓展或成本与交期优化的项目，工程师和采购人员可以围绕原型号的关键电气、机械及线位参数进行验证，我们公司可提供 I-PEX 82860-100B-02-D 兼容替代极细同轴线束方案，为客户的产品开发和批量制造提供线束供应支持。

I-PEX 82860-100B-02-D,20634-112T-02连接器替代,40AWG 12PIN极细同轴线束替代品

我是【恒大电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
