I-PEX 82977-100B-01-D 100mm 长度定制极细同轴线束替代品

一、内窥镜小型化与高清成像，对内部高速线束提出更高要求

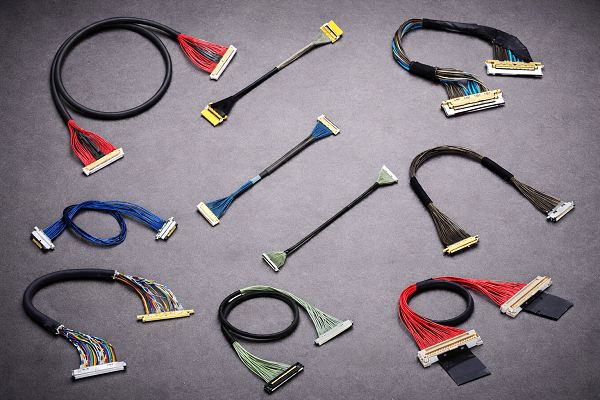

随着医疗内窥镜向高清成像、实时视频、小型化和微创方向发展，摄像头、图像传感器及其相关电子器件需要被进一步集成到有限的探头空间中。公开的内窥镜研究资料显示，现代微型内窥镜已经将 CMOS 图像传感器集成到探头前端，并通过柔性线缆完成供电及实时信号传输；对于超细内窥镜而言，探头尺寸、图像质量以及高速实时视频传输之间需要进行综合设计。 在这样的应用环境中，传统体积较大的连接线容易占用内部空间，而极细同轴线束能够在较小的布线空间内完成多路信号连接，并通过同轴结构为高速信号传输提供更适合的电气连接基础。此次对应的 I-PEX 82977-100B-01-D 是一款 12PIN、AWG40、50Ω Micro-Coaxial Cable、100mm长度、1-1直通连接的极细同轴线束；其线材端采用 I-PEX 20634-112T-02 连接器主体，连接器为 12PIN、0.4mm Pitch，适合对空间、高速信号连接及连接器尺寸具有较高要求的精密电子设备内部布线。I-PEX 官方资料显示，CABLINE-CA 系列采用0.4mm接触间距、水平对插结构，支持10～60 Pin，并可使用AWG40 Micro-Coaxial Cable。

二、为什么医疗内窥镜特别需要极细同轴线束？

对于医疗内窥镜而言，“细”并不只是为了让线束看起来更小，而是与整个设备的结构设计直接相关。内窥镜探头需要在有限的外径和内部空间中同时容纳镜头、图像传感器、照明、驱动及信号传输等结构，因此内部线缆需要尽可能减少空间占用，同时还要满足弯曲、布线和高速信号传输等综合要求。尤其是采用 CMOS 等图像传感器的内窥镜方案，传感器产生的图像数据需要通过电连接传输到后端处理系统；研究中的微型内窥镜已经体现出“小型探头+图像传感器+柔性连接”的系统设计方向。 因此，从工程师角度来看，极细同轴线束的价值在于将空间占用、信号连接和布线灵活性结合起来；从采购角度来看，则需要重点确认线束的Pin数、线规、阻抗、长度、连接器型号、Pin Assignment及机械尺寸是否与原设计匹配。对于本方案，82977-100B-01-D 的关键规格包括12路AWG40极细同轴线、50Ω阻抗、约100mm线长及1-1 Pin Assignment，配套线材端连接器型号为 20634-112T-02，12PIN、0.4mm间距；这些参数构成了进行兼容替代选型时需要重点核对的基础条件。需要说明的是，极细同轴线束并非“所有医疗内窥镜都必须使用”的唯一技术方案，具体仍需依据设备的成像架构、信号速率、空间结构及接口方案确定，但对于强调小型化与高速电信号传输的内窥镜内部连接而言，Micro-Coaxial Harness 是值得重点考虑的方案。

三、I-PEX 82977-100B-01-D线束及连接器规格：工程师与采购人员重点关注什么？

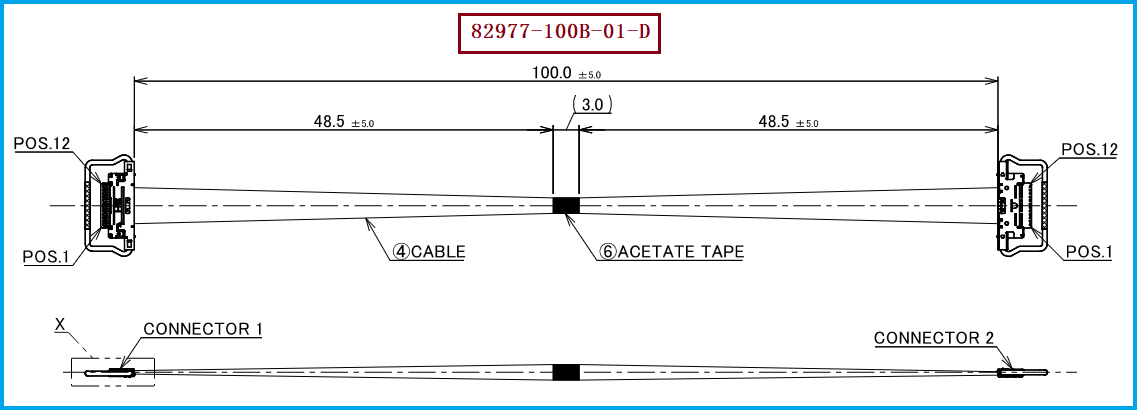

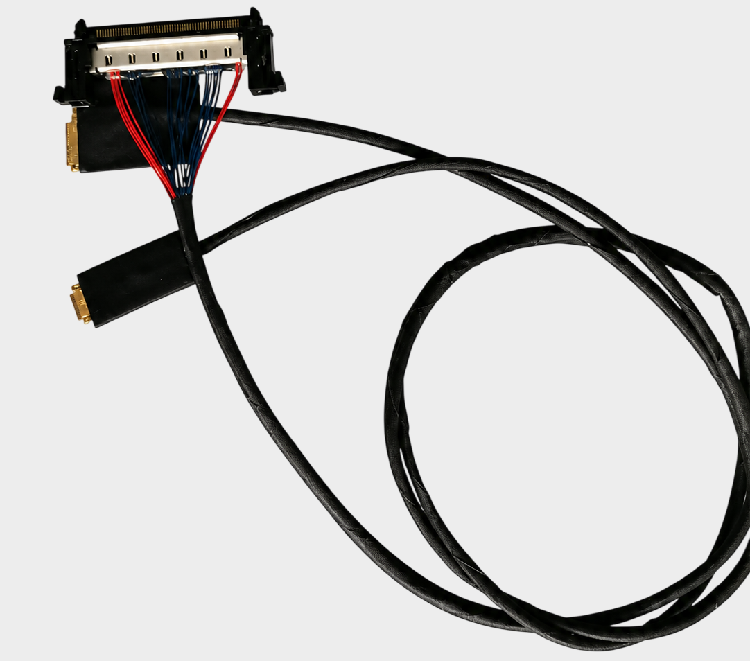

从产品工程图来看，I-PEX 82977-100B-01-D 为 CABLINE-CA 12P HARNESS，采用12根 AWG40、50Ω、Blue Micro-Coaxial Cable，线束长度标称约 100.0±5.0mm，两端采用对应的CABLINE-CA连接结构，并按照1-1方式进行Pin对应；其配套线材端连接器主体型号为 20634-112T-02，连接器为 12PIN、0.4mm Contact Pitch。I-PEX官方产品页面同时列明，CABLINE-CA具有0.4mm Pitch、1.0±0.1mm插合高度、5.73mm深度、水平对插以及机械锁扣等特点，并支持AWG40 Micro-Coaxial Cable；官方型号列表也明确将 82977-100B-01-D 标注为“12pin micro-coaxial 40AWG L=100mm 1-1”。 对工程师而言，进行替代设计时不能只核对“12Pin”这一项，还应同时确认连接器型号、0.4mm Pitch、线径、阻抗、线长、Pin Assignment、插合方向以及设备内部实际走线空间；对采购人员而言，则建议将原厂料号 82977-100B-01-D、连接器 20634-112T-02、12PIN/0.4mm、AWG40、50Ω、100mm及1-1连接关系作为询价和样品验证时的核心规格条件。**我们公司专业生产制造极细同轴线束，可提供 I-PEX 82977-100B-01-D 兼容替代线束方案，并可根据客户实际设备的长度、Pin数、连接器及线束结构要求进行匹配与定制。**对于需要国产化供应、第二供应商导入、原有线束替代或批量采购的项目，可在确认完整工程规格后进行样品打样及兼容性验证。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82977-100B-01-D 的兼容与替代选型，建议工程团队按照“连接器—线材—电气—机械—端接—整机验证”的思路进行确认。首先确认线材端连接器是否采用 20634-112T-02 对应结构，并确认12PIN、0.4mm Pitch及实际配套的PCB端连接器；I-PEX官方资料显示，与12Pin CABLINE-CA Plug对应的Receptacle型号为 20525-012E-02。 其次确认极细同轴线的规格，包括AWG40、50Ω及100mm左右长度，同时核对两端Pin是否保持1-1对应；随后再根据设备内部实际装配情况确认线束出线方向、弯曲空间、胶带/固定方式、端接结构以及连接器锁扣操作空间。对于医疗内窥镜等对可靠性要求较高的设备，不建议仅依据外观尺寸判断“可替代”，而应通过样品装配、导通测试、绝缘测试、耐压测试以及实际高速信号/图像传输测试进行验证。我们公司可提供：I-PEX 82977-100B-01-D 兼容替代线束方案，可围绕原产品的12PIN、0.4mm间距连接器、AWG40极细同轴线、50Ω及1-1 Pin Assignment等关键要求进行生产制造，为工程师提供样品验证及为采购人员提供国产兼容替代供应选择。需要特别注意的是，兼容替代是否最终满足整机要求，应以客户实际设备、接口、电气参数及验证测试结果为准，而不能仅凭料号或外观进行直接判定。

五，总结

I-PEX 82977-100B-01-D 是一款面向精密电子设备内部连接的12Pin极细同轴线束，其核心配置为 12PIN、0.4mm Pitch连接器、AWG40 Micro-Coaxial Cable、50Ω、约100mm长度以及1-1直通Pin Assignment。对于医疗内窥镜这类空间紧凑、需要实时图像传输并持续推动探头小型化的设备而言，极细同轴线束能够为内部高速信号连接和空间布局提供一种适合的工程方案。针对工程师的替代设计及采购人员的供应链选型，我们公司可提供 I-PEX 82977-100B-01-D兼容替代线束方案，围绕连接器、Pin数、Pitch、线规、阻抗、长度及Pin Assignment等关键参数进行生产制造与样品验证，帮助客户推进极细同轴线束的国产化替代及稳定供应。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
