I-PEX 82978-100B-01-D 200mm 长度定制极细同轴线束替代品

一、从工程结构看，极细同轴线束为什么能做到“细”而兼顾高速信号传输？

对于工程师而言，极细同轴线束并不是简单地把普通电线做得更细，其核心在于单根同轴线内部采用同轴式结构，使信号导体、绝缘介质和屏蔽导体按照一定的径向关系排列，从而在非常有限的外径条件下完成稳定的电气连接。通常从结构原理上理解，一根极细同轴线可以看作由中心导体、绝缘层、外围屏蔽导体以及最外层护套等部分构成，具体材料、结构尺寸和工艺则会因线材型号而不同；因此，“极细同轴线束内部有几层结构”不能简单用一个固定数字概括，而应该结合具体Micro-Coaxial Cable的结构规格确认。此次 I-PEX 82978-100B-01-D 工程图明确采用 12根AWG40、50Ω、Blue Micro-Coaxial Cable，两端为12 Pin CABLINE-CA连接结构，整体标称长度为 200mm，并采用 1-1 Pin Assignment。I-PEX官方资料也确认CABLINE-CA支持AWG40 Micro-Coaxial Cable，并采用0.4mm Pitch、水平对插结构及机械锁扣设计。 对于工程师来说，这种结构的价值在于在高密度设备内部实现多路信号连接，同时尽量控制线束占用空间；对于采购人员而言，则应关注的不只是“线很细”，而是线材结构、AWG、阻抗、Pin数、长度、连接器及端接工艺是否与原设计一致。

二、I-PEX 82978-100B-01-D：12PIN、AWG40与200mm长度是替代选型的关键参数

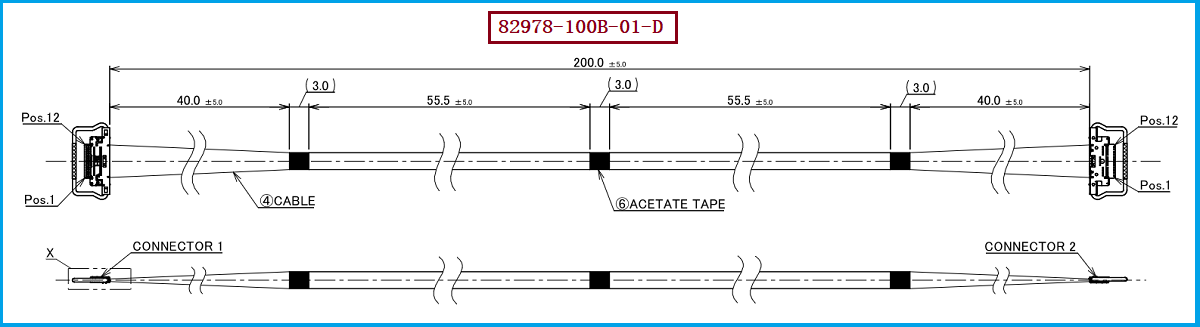

从I-PEX工程图来看，82978-100B-01-D属于CABLINE-CA 12P Harness，采用12根 AWG40、50Ω Micro-Coaxial Cable，线束长度为 200.0±5.0mm，两端采用1-1方式连接；线材端使用的连接器主体型号为 20634-112T-02。I-PEX官方CABLINE-CA型号资料同样将 82978-100B-01-D列为“12pin micro-coaxial 40AWG L=200mm 1-1”评估线束，并将 20634-112T-02列为12 Pin Plug Housing。 对工程师而言，设计替代线束时，应重点确认12PIN数量、0.4mm连接器间距、AWG40线材、50Ω特性阻抗、200mm长度以及1-1 Pin Assignment，同时还要核对连接器的插合方向、锁扣结构、线束出线形态及实际安装空间；对采购人员而言，则建议将“I-PEX 82978-100B-01-D + 20634-112T-02 + AWG40 + 12PIN + 0.4mm Pitch + 200mm + 1-1”作为询价、打样和供应商技术确认的核心信息。CABLINE-CA官方资料显示，该系列支持10、12、20、30、40、50、60 Pin，并支持AWG36～AWG44等Micro-Coaxial Cable规格，其中AWG40的连接器额定电流为0.3A/contact；这些属于连接器系列参数，具体82978线束仍应以其工程图要求及实际应用验证为准。

三、选型和兼容与替代方案参考及建议：不能只看连接器型号，还要看整条线束

对于 I-PEX 82978-100B-01-D 的兼容与替代，建议工程师和采购人员按照“连接器匹配+线材匹配+尺寸匹配+电气验证+装配验证”进行确认。首先需要确认线材端连接器是否采用 20634-112T-02，以及对应的12PIN、0.4mm Pitch CABLINE-CA结构；其次确认使用的是否为AWG40 Micro-Coaxial Cable、50Ω，并保持约200mm的线束长度和1-1 Pin Assignment；之后再根据实际设备确认线束两端的出线方向、固定方式、胶带及Bonding区域等机械工艺要求。I-PEX官方资料显示，CABLINE-CA采用机械锁扣、屏蔽及多点接地结构，连接器本身的工作温度范围为-40℃～+85℃；但在进行82978整条线束替代时，不能仅依据连接器系列参数判断整条Harness是否完全等效，而应以具体线材、端接工艺和整机测试结果作为最终判断依据。 我们公司可提供：I-PEX 82978-100B-01-D兼容替代线束方案，可围绕 20634-112T-02连接器、12PIN、0.4mm Pitch、AWG40极细同轴线、50Ω、200mm及1-1 Pin Assignment等关键规格进行生产制造，并可根据客户实际设备的长度、连接器、线材及结构要求进行样品打样和兼容性验证，为工程师提供替代设计参考，也为采购人员提供第二供应商及国产兼容替代方案。

四、从采购与工程验证角度看，极细同轴线束的“内部结构”更值得关注什么？

“极细同轴线束内部有几层结构？”这个问题真正的工程意义，并不只是数出几层材料，而是确认每一层在高速信号传输和机械保护中承担什么作用。中心导体负责信号传输，绝缘介质负责电气隔离并影响阻抗特性，外围屏蔽结构承担信号屏蔽和降低外部干扰的作用，最外侧护套或保护层则主要承担绝缘、耐磨及机械保护功能；而在形成完整Harness之后，还会进一步增加连接器端接、固定、Bonding及线束整理等结构。因此，对于采购替代来说，真正应该核对的是“线材结构是否匹配+阻抗是否匹配+连接器是否匹配+端接工艺是否匹配+整机信号是否通过验证”。针对 I-PEX 82978-100B-01-D，其12根AWG40、50Ω极细同轴线与CABLINE-CA 12 Pin连接结构共同形成完整的高速连接方案；I-PEX官方资料明确显示82978属于12 Pin、40AWG、200mm、1-1 Micro-Coaxial Harness。 因此，在进行国产替代、停产替代、第二供应商导入或批量采购时，不建议仅以“外形相似”作为判断依据，而应通过样品装配、导通、绝缘、耐压以及实际高速信号传输测试进行综合确认。

五，总结

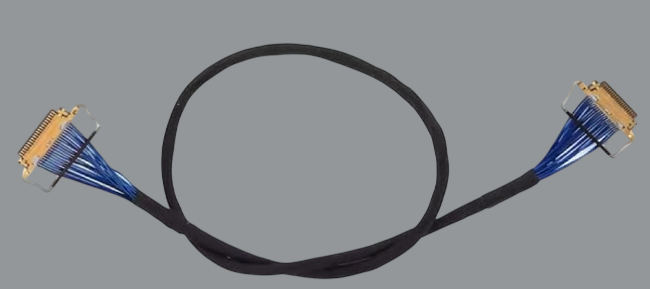

I-PEX 82978-100B-01-D是一款12PIN、AWG40、50Ω、200mm、1-1 Pin Assignment的CABLINE-CA极细同轴线束，线材端连接器主体型号为 20634-112T-02，对应CABLINE-CA的0.4mm Pitch连接体系。对于工程师而言，极细同轴线束的核心并不是简单追求“越细越好”，而是通过合理的同轴结构、阻抗控制、屏蔽及精密端接，在有限空间内实现可靠的信号连接；对于采购人员而言，则应重点核对料号、连接器、Pin数、Pitch、AWG、阻抗、长度及Pin Assignment等关键参数。我们公司专业生产制造极细同轴线束，可提供 I-PEX 82978-100B-01-D兼容替代线束方案，为客户提供从样品打样、规格匹配到批量生产的极细同轴线束替代支持。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
