I-PEX 82980-100B-01-D 100mm 长度定制极细同轴线束替代品

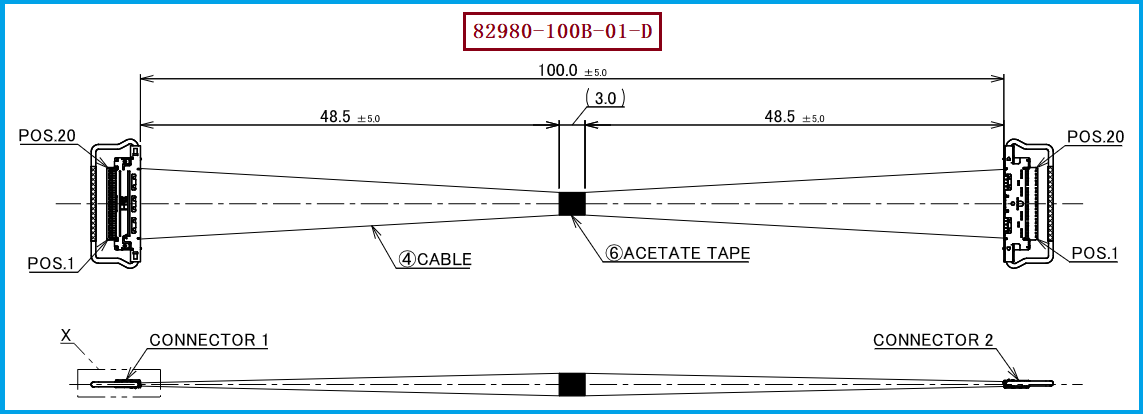

一、20Pin＋40AWG＋100mm：认识I-PEX 82980-100B-01-D

在笔记本电脑、显示设备、工业设备、机器视觉及其他高密度电子产品内部，极细同轴线束不仅承担高速信号传输任务，同时还需要满足有限空间内的布线、转弯及装配要求。I-PEX 82980-100B-01-D属于CABLINE-CA系列20Pin极细同轴线束，产品规格为20Pin、Micro-Coaxial 40AWG、线长100mm、1-1线位定义。该线束配套使用的连接器型号为20634-120T-02，属于20Pin CABLINE-CA Plug Housing。对于工程师和采购人员而言，选型时不能只关注“20Pin”这一参数，而应将82980-100B-01-D、20Pin、40AWG、100mm、1-1以及20634-120T-02作为完整规格进行确认。其中，“1-1”是该产品的重要识别特征，与20Pin、40AWG规格相同但采用1-N结构的其他CABLINE-CA线束不能直接视为同一产品。

二、极细同轴线束的耐弯折寿命到底多长？

在设备内部存在开合、滑动或动态运动机构时，工程师经常会关注一个问题：**极细同轴线束的耐弯折寿命到底多长？**对于I-PEX 82980-100B-01-D而言，目前提供的产品资料并没有给出该具体型号明确的“最大弯折次数”或固定弯折寿命数值，因此不能脱离实际使用条件直接宣称其可以弯折多少万次。极细同轴线束的实际耐弯折表现，与线材内部结构、导体及绝缘材料、屏蔽结构、弯曲半径、弯曲角度、运动行程、运动速度以及弯折时的受力状态等因素有关。因此，40AWG属于线材规格，并不能单独等同于耐弯折寿命指标。如果82980-100B-01-D应用于反复开合或动态运动设备，建议工程师根据实际安装状态进行弯折寿命验证；采购人员在供应商选型时，则应进一步确认线材结构、推荐弯曲条件以及相应测试数据，从而避免仅依据型号或AWG规格判断长期可靠性。

三、CABLINE-CA结构特点与工程应用中的选型关注点

从配套连接器产品资料来看，CABLINE-CA采用0.4mm Pitch、水平对插、1.0±0.1mm插合高度以及Mechanical Lock机械锁扣结构，并具有屏蔽及多点接地设计，适用于高密度、高速信号连接应用。该系列支持多种Pin数及Micro-Coaxial Cable规格，其中包括AWG36、AWG38、AWG40、AWG42和AWG44；20Pin规格对应的配套Plug Housing型号为20634-120T-02。对于82980-100B-01-D的工程选型，应重点确认连接器型号、Pin数、AWG规格、线长、两端连接关系以及实际安装空间。尤其需要注意的是，CABLINE-CA系列中存在多种不同线位结构和长度的产品，例如20Pin、40AWG规格下既有1-1线束，也有1-N线束，因此不能仅凭“20Pin＋40AWG”判断产品可以直接替换。对于存在弯折动作的产品，还需要结合设备内部实际走线方式确认弯曲半径和运动轨迹，并通过实际寿命测试验证替代线束是否满足应用要求。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82980-100B-01-D的兼容与替代选型，工程师和采购人员可以首先按照“20Pin＋40AWG＋100mm＋1-1＋20634-120T-02”这一核心规格组合进行确认，然后进一步核对线束外形尺寸、连接器结构、线序、安装方向以及实际设备中的布线空间。如果产品属于动态弯折应用，还需要将弯曲半径、运动行程和目标使用寿命纳入替代方案验证，而不能只进行静态尺寸比对。对于需要寻找国产兼容替代产品的客户，我们公司可提供：I-PEX 82980-100B-01-D兼容替代线束方案，专业从事极细同轴线束生产制造，可围绕该产品的20Pin、40AWG、100mm、1-1线位定义以及20634-120T-02连接器进行兼容替代开发，为工程研发客户提供样品制作、规格匹配及验证支持，同时也可为采购人员提供相应的极细同轴线束批量供应方案。

五、总结

对于极细同轴线束而言，耐弯折寿命并不是一个可以脱离实际使用环境单独确定的固定数字，而应当结合具体线材、弯曲半径、运动方式和测试条件进行评价。因此，对于I-PEX 82980-100B-01-D，工程师在产品设计阶段应首先确认其属于静态布线还是动态弯折应用，并根据实际工作状态开展针对性的寿命验证；采购人员则应重点确认供应商能否稳定实现20Pin、40AWG、100mm、1-1及20634-120T-02等核心规格，并保证批量产品的一致性。对于需要国产化、供应链优化或原型号兼容替代的应用场景，我们公司可提供82980-100B-01-D兼容替代极细同轴线束方案，协助客户从样品验证、规格匹配到批量生产建立完整供应方案。总结而言，选择82980-100B-01-D兼容替代产品时，不应只关注“型号是否相似”，而应综合判断线位定义、连接器、线材规格、长度、结构尺寸以及实际弯折工况，经过工程验证后再导入批量采购，从而更好地兼顾产品可靠性与供应稳定性。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
