I-PEX 82981-100B-01-D 200mm 长度定制极细同轴线束替代品

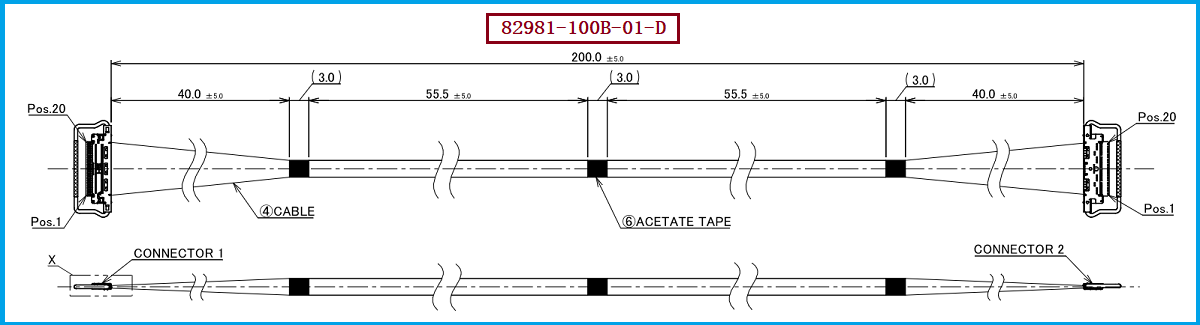

一、20Pin＋40AWG＋200mm：认识I-PEX 82981-100B-01-D

在笔记本电脑、显示设备、工业相机、机器视觉以及高密度电子设备内部，极细同轴线束需要同时满足高速信号传输、有限空间布线以及稳定连接等要求。I-PEX 82981-100B-01-D属于CABLINE-CA系列20Pin极细同轴线束，其核心规格为20Pin、Micro-Coaxial极细同轴线、40AWG、200mm、1-1线位定义。I-PEX CABLINE-CA评估线束型号资料明确列出了20Pin 1-1结构的100mm、200mm和300mm三个版本，其中82981-100B-01-D对应200mm。 对工程师而言，在进行结构设计及BOM选型时，应完整确认产品料号及线束规格；对于采购人员，则建议将I-PEX 82981-100B-01-D＋20Pin＋40AWG＋200mm＋1-1作为完整采购识别条件，避免与同样为20Pin、40AWG、200mm但采用其他线位结构的产品混淆。

二、极细同轴线束主要材料解析：从Micro-Coaxial线材到屏蔽结构

极细同轴线束的主要材料和结构并不是单一组成，而是由极细同轴线材及其内部绝缘、屏蔽等结构共同构成完整的信号传输体系。对于82981-100B-01-D，资料明确其采用Micro-Coaxial 40AWG线材；CABLINE-CA系列支持AWG36、AWG38、AWG40、AWG42和AWG44等不同Micro-Coaxial规格，并采用屏蔽及多点接地设计。 因此，从工程角度理解“主要材料”时，不能简单把40AWG理解成材料本身，而应同时关注线材的整体结构、绝缘体系和屏蔽结构。需要特别说明的是，现有82981C0产品PDF及所提供的连接器资料没有明确列出该具体线束内部导体、绝缘层、屏蔽层的具体材料名称或材料牌号，因此在开发兼容替代产品时，应以实际产品资料、材料规格书和验证测试作为进一步判断依据，而不应根据40AWG规格自行推定具体材料。

三、20634-120T-02：20Pin、0.4mm Pitch是兼容选型的重要条件

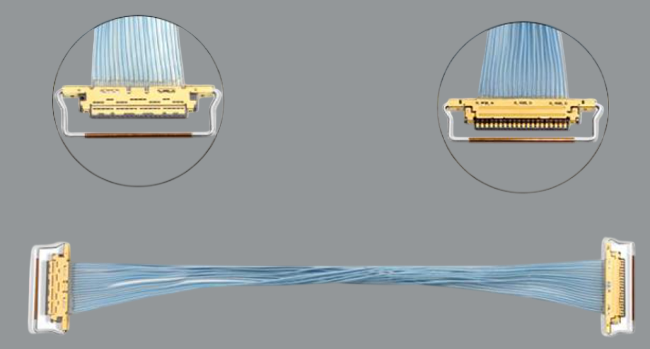

对于I-PEX 82981-100B-01-D进行兼容或替代选型时，除了确认20Pin、40AWG、200mm和1-1线位定义，还需要重点确认线材端连接器20634-120T-02。配套资料显示，20634-120T-02属于CABLINE-CA 20Pin Plug Housing，CABLINE-CA系列采用0.4mm Contact Pitch、水平对插结构、1.0±0.1mm插合高度及Mechanical Lock机械锁扣设计。 因此，对于工程师而言，兼容替代产品不能仅检查Pin数和线长，还需要核对连接器型号、0.4mm间距、线位定义、线序、安装方向及结构尺寸；对于采购人员而言，则需要将这些参数明确写入询价和技术规格中，以降低“规格看起来相同、实际无法装配”的风险。尤其需要注意，CABLINE-CA评估线束同时存在1-1和1-N两种连接关系，因此20Pin、40AWG、200mm并不足以唯一确定产品。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82981-100B-01-D的兼容与替代，建议工程师和采购人员以“20Pin＋40AWG＋200mm＋1-1＋20634-120T-02＋0.4mm Pitch”作为基础规格进行确认，再根据设备实际安装环境进一步核对线束外形、连接器结构、线序及布线空间。如果应用对高速信号传输、屏蔽或空间尺寸有明确要求，还应结合实际设备进行样品装配及性能验证。我们公司可提供：I-PEX 82981-100B-01-D兼容替代线束方案，专业生产制造极细同轴线束，可按照该产品的核心规格进行兼容替代开发，为工程研发客户提供样品制作、规格匹配和验证支持，同时为采购客户提供相应的国产兼容替代及批量供应方案。对于需要进行供应链优化或寻找原型号替代来源的客户，可在确认机械、电气及线位要求后，再推进样品验证和批量导入。

五、总结

对于极细同轴线束而言，真正的兼容并不是简单做到“Pin数一样、长度一样”，而是需要综合考虑线材规格、主要结构、屏蔽方式、连接器型号、Pin数、Pitch、线位定义及实际安装条件。82981-100B-01-D的核心产品定义为20Pin、40AWG、200mm、1-1，配套线材端连接器为20634-120T-02，20Pin、0.4mm Pitch；CABLINE-CA资料同时显示，该连接器系列支持Micro-Coaxial线材，并采用屏蔽、多点接地及机械锁扣等设计。 因此，在实际替代项目中，工程师应重点验证结构装配及信号传输要求，采购人员则应重点确认供应商的规格一致性和批量制造能力。总结来说，I-PEX 82981-100B-01-D是一款20Pin、40AWG、200mm、1-1结构的CABLINE-CA极细同轴线束，其配套连接器为20634-120T-02，连接器Pin数为20Pin、间距为0.4mm；在进行兼容替代时，应从线材、连接器及整条线束三个层面进行综合确认。我们公司可提供82981-100B-01-D兼容替代线束方案，为客户提供从样品开发、规格验证到批量制造的极细同轴线束解决方案。

我是【恒大电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
