I-PEX 82650-100B-02-D 100mm 长度定制极细同轴线束替代品

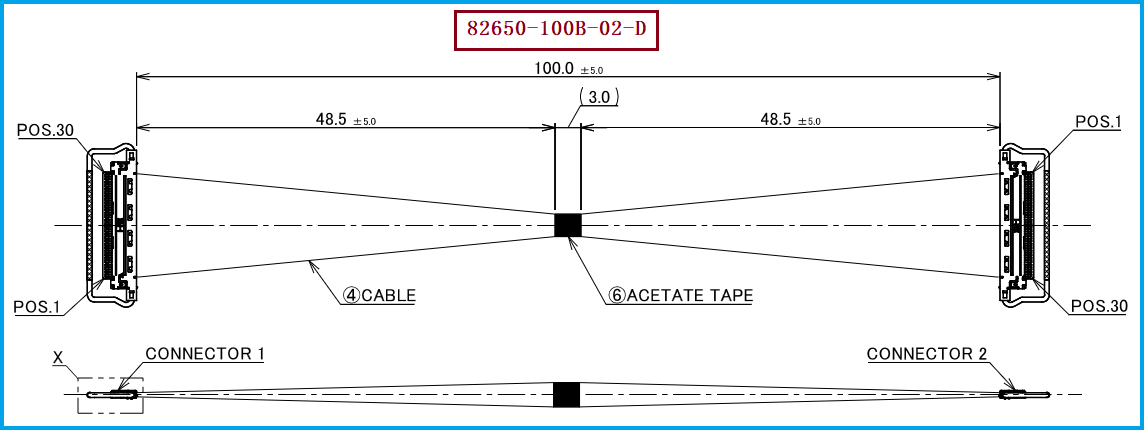

一、I-PEX 82650-100B-02-D产品规格与线束结构解析

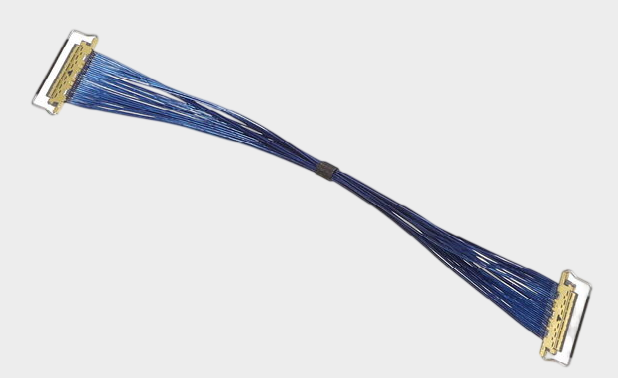

在高速数据传输设备内部，线束不仅承担信号连接作用，其线径、阻抗、屏蔽结构、连接器以及Pin定义都会直接影响整机设计。本文介绍的 I-PEX 82650-100B-02-D 是CABLINE®-CA系列30Pin极细同轴线束，产品采用 40AWG Micro-Coaxial Cable（微型同轴线），特性阻抗为50Ω，标准线束长度为 100mm，Pin Assignment为 1-N，两端采用CABLINE-CA Plug结构。与该线束配套的线材端连接器型号为 20634-130T-02，属于CABLINE-CA系列30Pin Plug Housing。对于工程师而言，进行同类产品选型时不能只关注“30Pin、100mm”两个参数，还需要同时确认40AWG线材、50Ω阻抗、Pin Assignment、连接器结构以及实际高速信号性能；对于采购人员而言，这些参数则是判断供应商能否实现真正规格匹配的重要依据。因此，在寻找I-PEX 82650-100B-02-D替代产品时，应以完整线束规格作为采购和技术确认的基础，而不能仅按照外观或连接器型号进行简单替换。

二、为什么USB 3.2需要极细同轴线？高速传输更关注信号完整性

随着USB 3.2等高速接口的数据传输速率不断提升，设备内部连接对信号完整性的要求也越来越高。I-PEX CABLINE-CA系列资料将 USB 3.2 Gen 2（10 Gbps/Lane）列为其高速接口应用之一，同时该系列支持Micro-Coaxial Cable，并覆盖AWG36、AWG38、AWG40、AWG42及AWG44等规格。对于工程师而言，极细同轴线的优势并不单纯体现在“线径细”，而在于同轴结构能够为高速信号提供相对明确、稳定的传输环境，同时在有限的设备内部空间中实现高密度布线。尤其是在笔记本电脑、工业相机、显示设备、AI计算设备、机器人及其他空间紧凑型电子产品中，既要满足高速信号连接，又要控制线束占用空间时，极细同轴线具有较高的应用价值。当然，USB 3.2并非只能采用极细同轴线，具体应用能否达到目标速率，还需要结合线材结构、连接器、PCB走线以及系统级信号完整性进行验证。因此，从工程角度理解，“为什么USB 3.2需要极细同轴线”，更准确地说是高速USB 3.2设备在追求高速传输、高密度布线、小型化以及抗干扰能力时，极细同轴线能够提供一种具有工程优势的内部连接方案。

三、选型和兼容与替代方案参考及建议

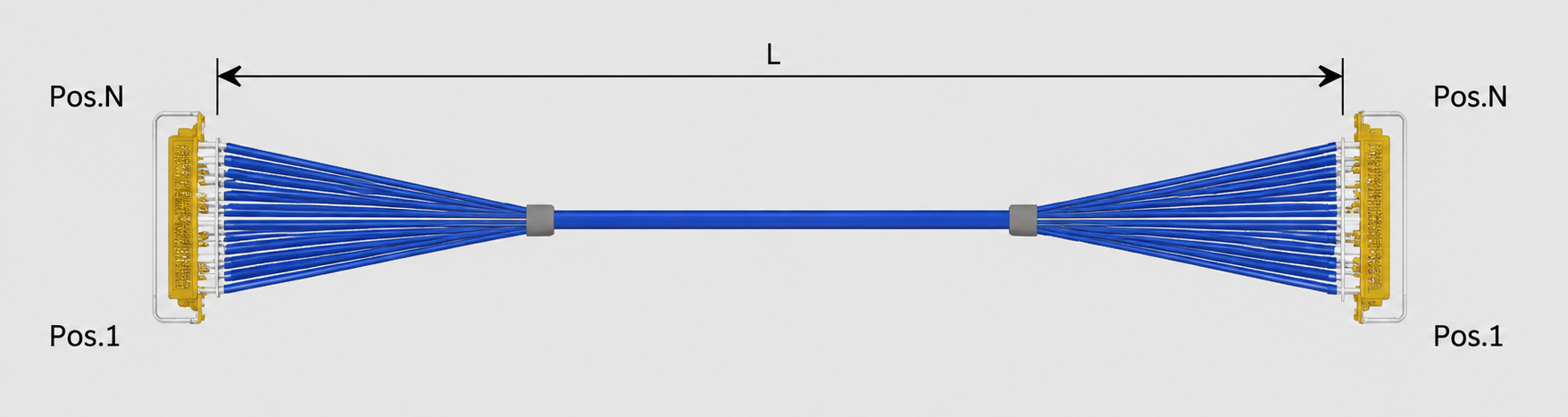

针对需要进行国产替代、第二供应商导入或者降低采购成本的项目，I-PEX 82650-100B-02-D的替代选型建议从“连接器＋线材＋长度＋Pin定义＋电气性能”五个方面进行综合确认。首先需要确认线材端连接器型号为 20634-130T-02，其次确认使用 40AWG Micro-Coaxial Cable、50Ω、100mm规格，同时重点确认 1-N Pin Assignment。这一点对于替代产品尤其重要，因为CABLINE-CA系列中还存在30Pin、100mm但Pin Assignment不同的其他线束型号，例如82662系列，因此即使Pin数量、长度和连接器系列相同，也不能直接认定为完全互换。对于高速USB 3.2应用，还应根据实际项目对阻抗、插入损耗、回波损耗、串扰及系统信号完整性进行验证。我们公司可提供：I-PEX 82650-100B-02-D兼容替代线束方案，可围绕30Pin CABLINE-CA连接结构、20634-130T-02连接器、40AWG极细同轴线以及100mm长度进行生产制造，并可根据客户图纸、样品及实际应用要求进行规格确认和定制开发，为工程师提供替代方案验证，也为采购人员提供国产替代、第二供应商及批量采购方案参考。

四、从工程师和采购人员角度看极细同轴线束替代

对于工程师来说，I-PEX 82650-100B-02-D替代设计的重点不仅是“能不能插上”，更重要的是替代线束能否在机械尺寸、连接器配合、Pin定义、线材结构以及高速电气性能方面满足原有设备设计要求。因此，在打样阶段建议通过实物样品进行连接器匹配、弯折空间、装配干涉以及高速信号测试，并根据实际应用确定最终线材结构。对于采购人员而言，则需要进一步确认供应商的极细同轴线束生产能力、连接器配套能力、线材规格控制能力、端接工艺以及批量一致性，同时明确产品料号、长度、Pin数、AWG和Pin Assignment等关键采购参数。尤其对于 I-PEX 82650-100B-02-D这种30Pin、40AWG、100mm的高密度线束，仅提供一个“类似连接器”的产品并不能代表真正的兼容替代，只有经过规格核对、样品验证以及必要的电气测试后，才能确定是否适用于具体设备。因此，工程技术部门和采购部门在导入替代供应商时，建议采用“技术规格确认＋样品验证＋小批量测试＋批量导入”的方式进行。

五、总结

综合来看，I-PEX 82650-100B-02-D是一款具有明确规格特征的CABLINE-CA系列30Pin极细同轴线束，其主要识别参数包括 30Pin、40AWG Micro-Coaxial Cable、50Ω、100mm长度、1-N Pin Assignment以及20634-130T-02连接器。在USB 3.2等高速数据传输设备中，极细同轴线能够兼顾高速信号连接与设备内部空间利用，对于追求小型化、高密度及高速传输的产品具有重要应用价值。对于需要寻找替代供应商的工程师和采购人员，应重点关注连接器型号、线材规格、长度、Pin定义以及最终高速电气性能，而不能仅依据产品外观判断兼容性。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82650-100B-02-D兼容替代线束方案，可根据客户项目需求进行样品开发、规格确认和定制生产，为高速电子设备、USB 3.2相关设备及其他高密度电子产品提供极细同轴线束配套服务。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
