I-PEX 81423-100B-02-D 200mm 长度定制极细同轴线束替代品

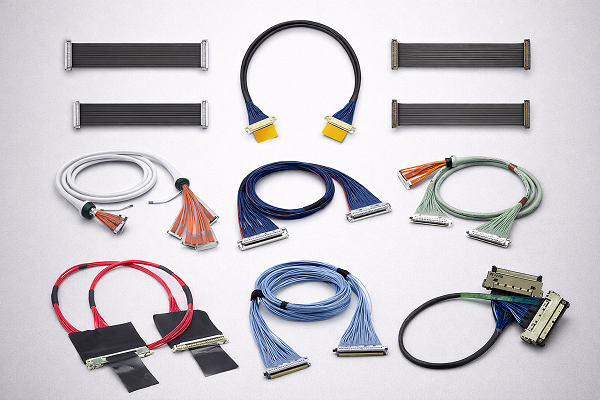

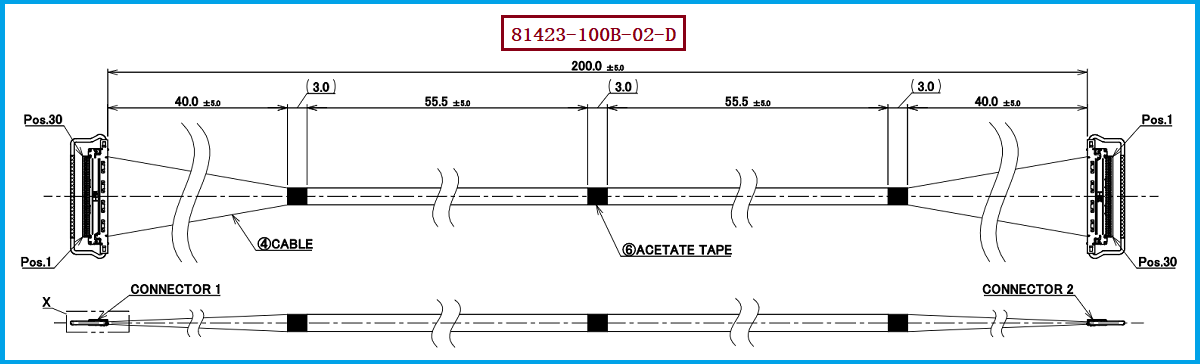

一、I-PEX 81423-100B-02-D：30Pin、40AWG、200mm极细同轴线束

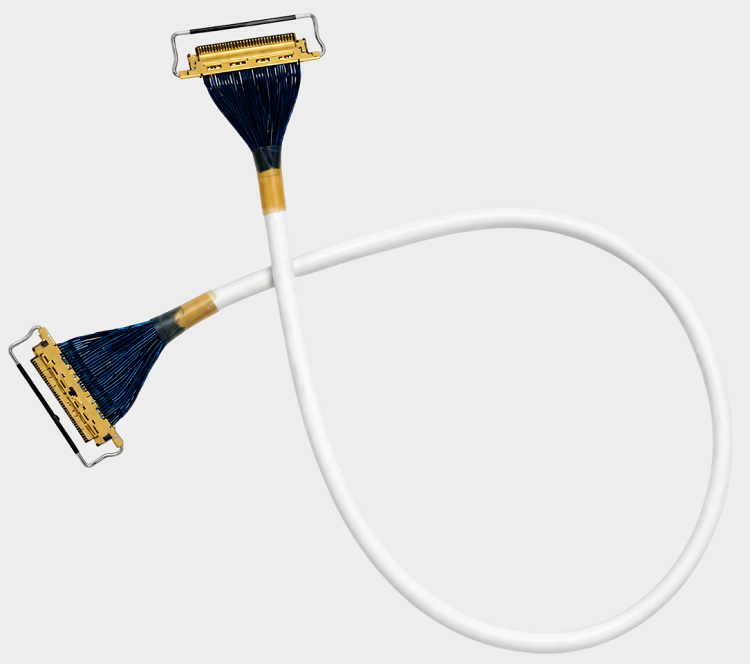

在笔记本电脑、工业相机、AI视觉设备、高速显示设备以及其他空间紧凑型电子产品内部，传统线缆越来越难以同时满足高速信号传输和高密度布线需求，因此极细同轴线束逐渐成为高速内部连接的重要方案。本文介绍的 I-PEX 81423-100B-02-D 属于CABLINE®-CA系列30Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，标准线束长度为 200mm，线位定义为 1-N，配套线材端连接器型号为 20634-130T-02。I-PEX官方型号资料明确将81423-100B-02-D定义为“30pin micro-coaxial 40AWG L=200mm 1-N”，并将其列入CABLINE-CA SAMPLE HARNESS FOR EVALUATION PART NUMBERS。 对工程师而言，这意味着选型时需要同时确认Pin数量、线径、长度以及Pin Assignment，而不能只看连接器外观；对于采购人员而言，81423-100B-02-D＋20634-130T-02＋40AWG＋200mm＋1-N可以作为询价、打样和替代供应商技术确认时的重要规格组合。

二、极细同轴线到底细到什么程度？40AWG为什么能够实现高密度布线

很多客户第一次接触极细同轴线时，都会关心“到底有多细”。40AWG本身已经属于非常细的导线规格，而这里的40AWG并不是简单的一根裸导线，而是应用于Micro-Coaxial Cable微型同轴线结构，因此在非常有限的设备内部空间中，可以实现多通道、高密度的信号连接。I-PEX CABLINE-CA系列支持AWG36、AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable规格，并采用0.4mm Contact Pitch、水平对插以及机械锁扣结构；其中AWG40对应系列额定电流为0.3A/contact，在规定条件下最多40个触点。 从工程应用角度来看，“极细”并不只是追求线径越小越好，而是在有限空间内兼顾信号传输、阻抗控制、屏蔽、串扰控制、弯折空间和装配可靠性。CABLINE-CA官方资料还将USB 3.2 Gen 2、USB4、DisplayPort、eDP、MIPI等列为参考高速接口，因此40AWG Micro-Coaxial Cable能够与这类高密度高速连接方案形成良好的结构匹配。需要注意的是，具体高速性能仍应结合实际线材、连接器、PCB和整机系统进行验证，不能仅凭“40AWG”一个参数判断某一具体高速协议的最终性能。

三、选型和兼容与替代方案参考及建议

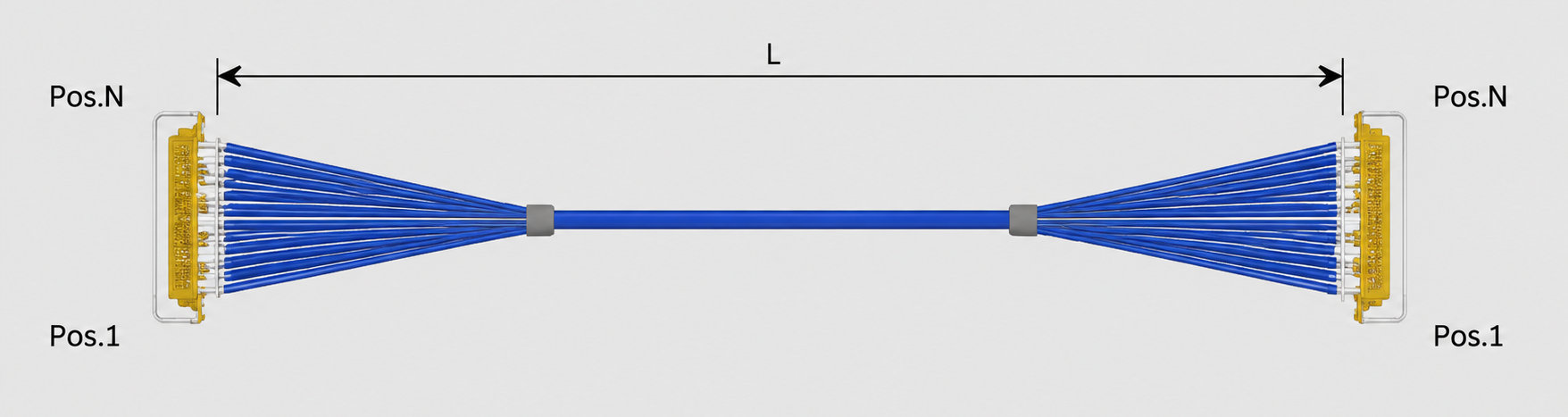

对于工程师和采购人员来说，I-PEX 81423-100B-02-D进行兼容替代时，最需要避免的就是“只看Pin数和连接器，不看线位定义”。该产品为30Pin、40AWG、200mm、1-N结构，配套连接器主体型号为 20634-130T-02；I-PEX官方资料同时列出了30Pin、40AWG、200mm但采用1-1线位定义的 82663-100B-01-D，因此即使两者同为30Pin、40AWG、200mm，也不能在没有核对信号映射的情况下直接认定可以互换。 在替代开发过程中，建议工程师重点确认连接器机械配合、Pin Assignment、线材规格、线束长度、阻抗及高速信号完整性，同时根据设备实际结构确认线束弯折及装配空间；采购人员则可以将这些参数作为供应商询价、样品确认和批量导入的技术依据。我们公司可提供：I-PEX 81423-100B-02-D兼容替代线束方案，可围绕30Pin CABLINE-CA连接结构、20634-130T-02连接器、40AWG极细同轴线、200mm长度以及1-N线位定义进行极细同轴线束生产制造，并可根据客户图纸、样品和实际应用要求进行规格确认及定制开发，为工程师提供替代设计验证，同时为采购人员提供国产替代、第二供应商及批量采购方案参考。

四、面向工程师与采购的81423替代线束解决方案

从整个产品结构来看，I-PEX 81423-100B-02-D的核心特点可以概括为“30Pin高密度连接＋40AWG Micro-Coaxial Cable＋200mm长度＋1-N线位定义＋CABLINE-CA连接器”。CABLINE-CA采用0.4mm接触间距、水平对插、1.0±0.1mm插合高度，并具备机械锁扣设计，官方资料还给出了最高32 Gbps/Lane PAM4的参考传输能力以及USB 3.2 Gen 2等高速接口的参考应用。 对工程师来说，这类极细同轴线束的价值在于利用较小的空间完成多路高速信号连接；对采购人员来说，则需要重点考察供应商是否具备稳定的极细同轴线束生产、端接及批量一致性控制能力。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 81423-100B-02-D提供兼容替代及定制生产方案，在连接器、线材、长度和线位定义等关键参数确认后，可根据客户项目需求进行样品开发和批量制造。需要说明的是，兼容替代并不代表I-PEX官方授权或认证的等同产品，最终适配性应以客户图纸、样品验证及必要的机械、电气和高速信号测试结果为准。

五、总结

I-PEX 81423-100B-02-D是一款30Pin、40AWG、200mm、1-N的CABLINE-CA极细同轴线束，配套线材端连接器型号为 20634-130T-02。它所体现的不只是“40AWG很细”，更重要的是通过Micro-Coaxial Cable与高密度连接器结合，在有限空间内实现多通道高速信号连接。对于需要国产替代、第二供应商或定制线束的工程师和采购人员，应重点核对型号、Pin数、40AWG、200mm、1-N及20634-130T-02连接器等关键参数，并通过样品和测试确认最终兼容性。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
