I-PEX 82651-100B-02-D 300mm 长度定制极细同轴线束替代品

一、I-PEX 82651-100B-02-D：30Pin、40AWG、50Ω的高密度极细同轴线束

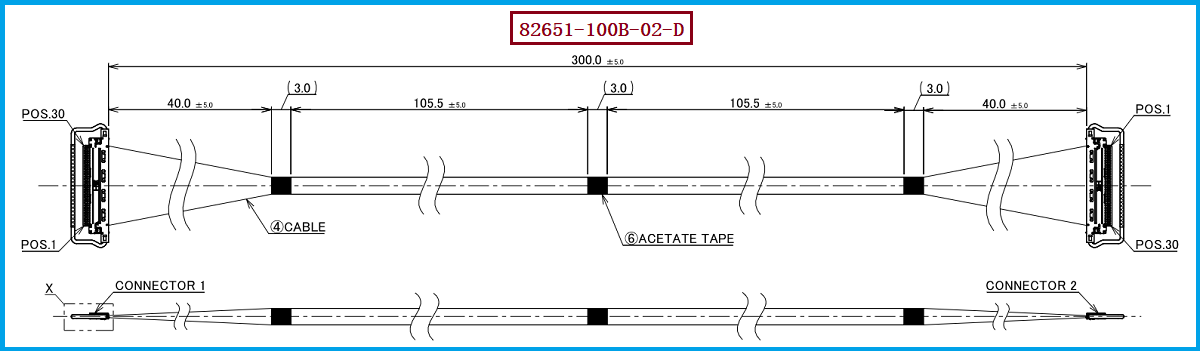

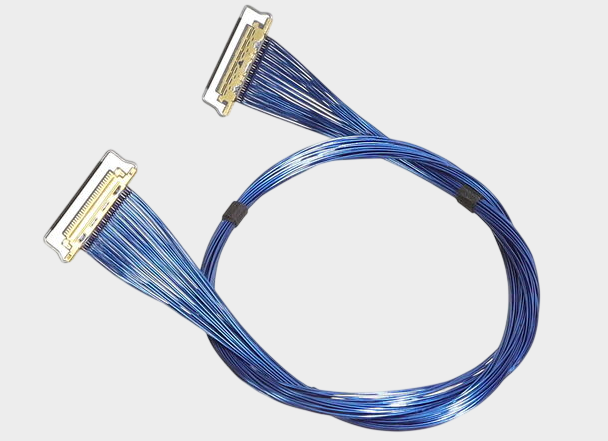

在高速电子设备内部连接中，线束不仅要“够细”，更要在有限空间内保持稳定的电气性能。本文介绍的 I-PEX 82651-100B-02-D 属于CABLINE®-CA系列30Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，特性阻抗为 50Ω，标准长度为 300mm，线位定义为 1-N，两端采用CABLINE-CA Plug结构。其配套线材端连接器型号为 20634-130T-02，为30Pin结构，连接器接触间距为 0.4mm。对于工程师而言，这意味着在进行PCB布局、线束布线以及高速信号设计时，需要同时考虑30Pin高密度连接、0.4mm Pitch、40AWG极细同轴线以及50Ω阻抗等参数；对于采购人员而言，这些参数也是进行询价、打样、BOM确认以及寻找兼容替代供应商时的重要技术依据。I-PEX的CABLINE-CA系列定位于高速、小型化内部连接，并采用0.4mm超细间距、水平对插及机械锁扣等结构设计。

二、极细同轴线的阻抗控制有多重要？50Ω不是一个可以忽略的参数

对于高速信号而言，“阻抗”并不是线束上的一个普通参数，而是直接关系到信号完整性的关键指标。极细同轴线传输高速信号时，如果信号通道中的阻抗出现明显不连续，就可能产生信号反射、波形畸变、串扰增加以及传输裕量下降等问题；因此，工程师在选择极细同轴线束时，不能只关注线径是否足够细，还需要关注线材结构、特性阻抗、连接器以及PCB之间的整体匹配。82651-100B-02-D采用50Ω Micro-Coaxial Cable，其价值就在于通过微型同轴结构，在实现高密度布线的同时，为高速信号传输提供明确的阻抗设计基础。CABLINE-CA连接器本身采用屏蔽及多点接地设计，并面向高速信号连接应用，官方资料给出的系列级高速能力最高可达32 Gbps/Lane PAM4，同时列出了USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口作为参考应用。 需要注意的是，具体线束是否满足某一种高速协议，不能仅凭“50Ω”这一参数直接判断，还需要结合线材、连接器、PCB、传输距离以及实际高速信号完整性测试进行确认。因此，对工程师而言，阻抗控制实际上是从“线材设计”一直延伸到“连接器—线束—PCB”整个高速链路的系统性问题。

三、选型和兼容与替代方案参考及建议：不能只看30Pin和0.4mm Pitch

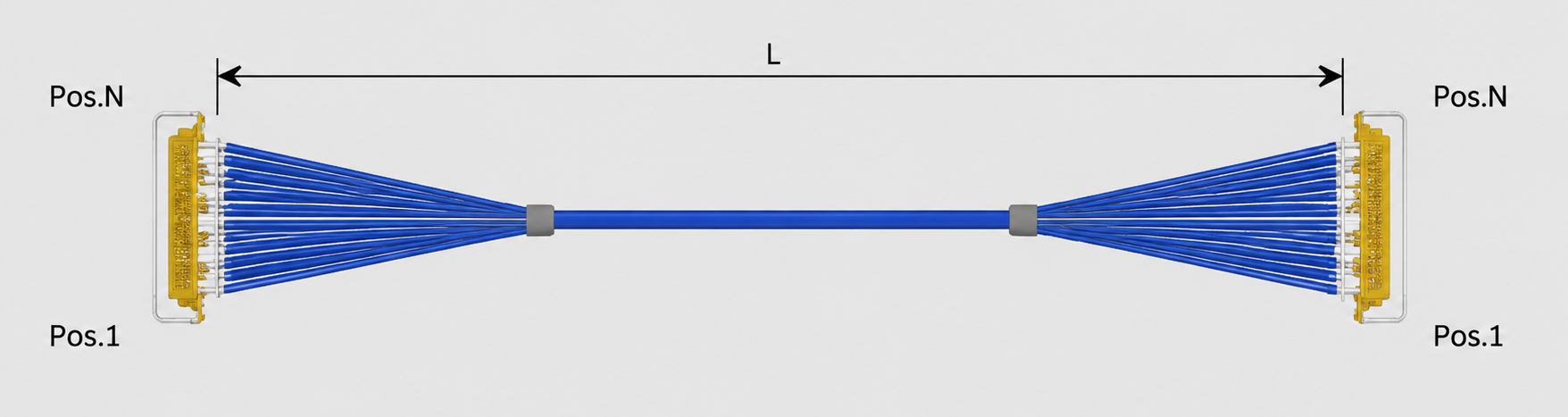

如果从工程替代和采购选型角度考察 I-PEX 82651-100B-02-D，建议不要只根据“30Pin、0.4mm间距”判断是否可以替换，而应同时核对线材规格、阻抗、长度、Pin Assignment以及连接器型号。82651-100B-02-D的关键组合为 30Pin＋40AWG＋50Ω＋300mm＋1-N＋CABLINE-CA，其线材端连接器为 20634-130T-02，连接器为30Pin、0.4mm Pitch。尤其需要注意，I-PEX CABLINE-CA系列中还存在30Pin、40AWG、300mm但采用不同线位定义的产品，例如82664-100B-01-D属于1-1结构，因此不能因为Pin数、线径和长度相同，就直接认定与82651-100B-02-D完全互换；实际替代时还应进一步确认Pin定义、端接方式、机械配合、阻抗一致性及高速信号性能。 我们公司可提供：I-PEX 82651-100B-02-D兼容替代线束方案，可围绕30Pin、0.4mm Pitch的CABLINE-CA连接结构以及40AWG极细同轴线进行生产制造，并根据客户图纸、样品和实际应用要求，对300mm长度、1-N线位定义、连接器及电气性能等关键参数进行确认，为工程师提供替代开发和样品验证方案，也为采购人员提供国产替代、第二供应商及批量采购方案参考。

四、面向工程师与采购的82651替代方案：从“能连接”走向“稳定传输”

对于高速电子设备而言，一条合格的极细同轴线束并不是简单实现两块PCB之间的物理连接，而是要同时满足小型化、高密度、可靠连接和高速信号完整性等要求。CABLINE-CA采用0.4mm Pitch、水平对插、1.0±0.1mm插合高度和机械锁扣结构，并支持Micro-Coaxial Cable、Twinaxial Cable及Discrete Wire等不同线材方案；其中Micro-Coaxial Cable支持AWG36、38、40、42、44等规格。 对采购人员来说，在寻找82651-100B-02-D替代供应商时，应重点确认供应商是否能够稳定实现30Pin、20634-130T-02、0.4mm Pitch、40AWG、50Ω、300mm、1-N这一完整规格组合，而不是仅提供外观相似的线束产品；对工程师来说，则应通过样品对插、Pin位核对、尺寸确认、阻抗测试以及必要的高速信号完整性测试来验证最终兼容性。我们公司专注于极细同轴线束生产制造，可根据客户项目需求提供I-PEX 82651-100B-02-D兼容替代及定制生产方案。需要说明的是，“兼容替代”是基于规格、结构和实际验证结果提出的方案，并不代表I-PEX官方授权或官方认证的等同产品，最终是否适用于具体设备，应以客户图纸、样品测试及项目验证结果为准。

五、总结

I-PEX 82651-100B-02-D的核心规格可以概括为：30Pin、40AWG、50Ω、300mm、1-N，并配套20634-130T-02连接器，连接器Pitch为0.4mm。对于高速极细同轴线束而言，“细”解决的是空间和高密度布线问题，而稳定的阻抗控制则直接关系到高速信号能否可靠传输。因此，在进行该型号的选型、国产替代或第二供应商开发时，应从线材、连接器、阻抗、Pin定义、机械尺寸和高速信号完整性等多个维度综合验证。
