I-PEX 82862-100B-02-D 100mm 长度定制极细同轴线束替代品

一、面向Jetson相机模组的高密度高速连接需求

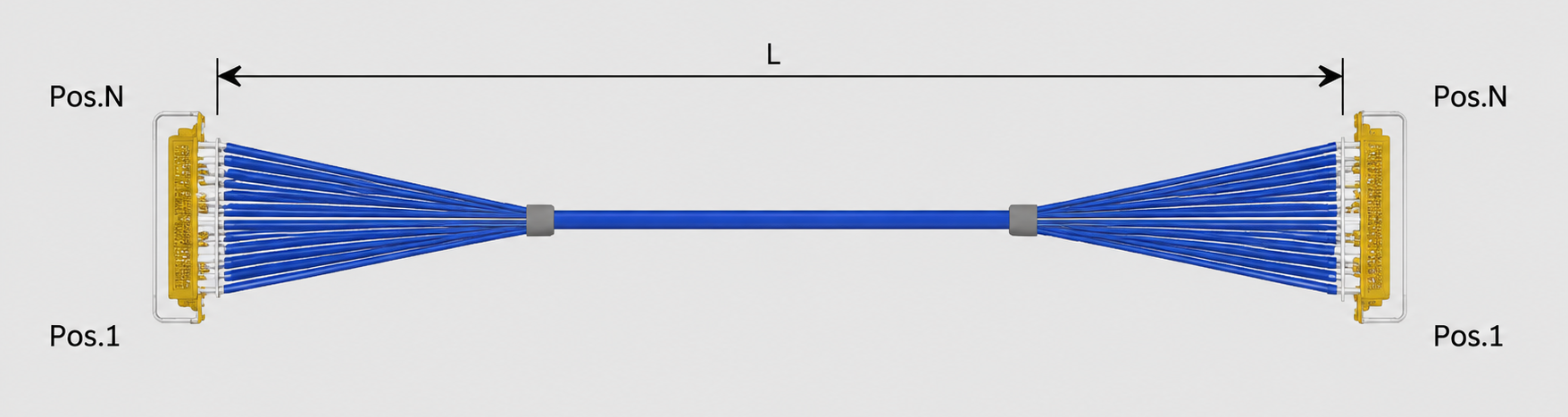

随着Jetson平台在AI视觉、智能机器人、机器视觉及边缘计算设备中的应用不断深入，相机模组与主控板之间的数据连接对线束提出了更高要求。对于设备内部空间紧凑、信号通道数量较多的应用，传统线缆容易受到体积、弯折空间及布线方式限制，而极细同轴线束能够在较小空间内实现多通道信号连接。本次介绍的 I-PEX 82652-100B-02-D 为40P极细同轴线束，采用40AWG Micro-Coaxial Cable结构，标准长度为 100MM，对应CABLINE-CA系列40P连接方案。I-PEX CABLINE-CA系列采用0.4mm间距、水平插合结构，并针对高密度、高速内部连接应用进行设计。对于Jetson相机模组而言，这类40P高密度极细同轴线束可以在有限空间内完成多路信号连接，有利于工程师进行紧凑化布线，同时降低线束本体对模组内部空间的占用。

二、极细同轴线如何帮助提升Jetson相机模组连接稳定性？

Jetson相机模组在工作过程中需要持续进行图像及数据传输，因此连接稳定性不仅取决于主控芯片和相机本身，也与连接器、线材结构以及整个高速信号链路有关。CABLINE-CA系列采用 0.4mm Contact Pitch及水平插合设计，并配备机械锁扣结构；根据产品资料，连接器需要在插头与插座完全配合后才能实现锁定，可降低半插入或连接松动带来的风险。同时，该系列产品具备屏蔽及多点接地设计，有助于高速信号连接环境下的EMI及信号完整性控制。对于Jetson相机模组这类高速视觉应用，采用与接口匹配的极细同轴线束，可以从连接密度、机械固定以及高速信号传输等方面改善内部连接方案的整体可靠性。需要注意的是，具体模组能否达到预期高速性能，还需要结合Jetson平台、相机模组、PCB设计以及整条信号链路进行实际验证。

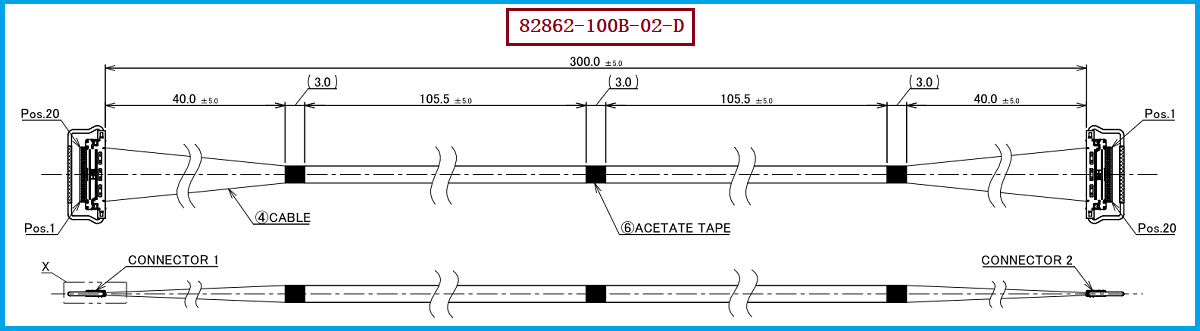

三、82652-100B-02-D产品规格与连接器配套关系

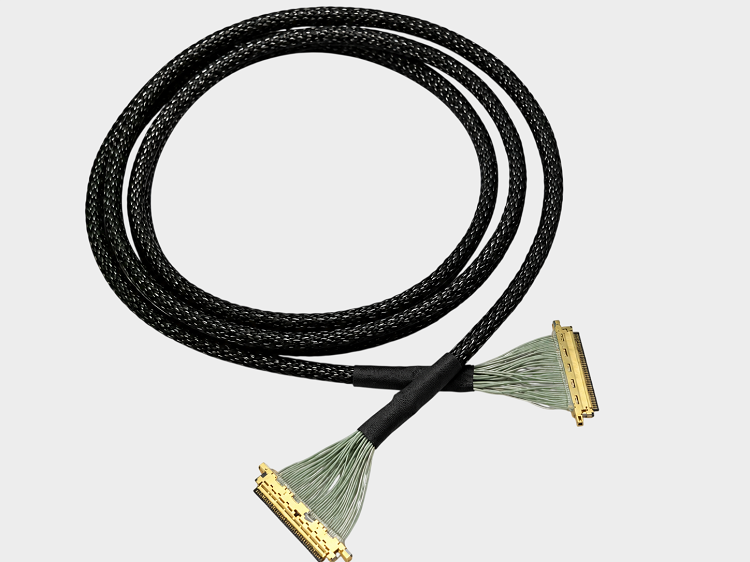

从工程师选型和采购人员询价的角度来看，不能只确认“40Pin极细同轴线”这一项参数，而应同时确认线束型号、Pin数量、线材规格、长度、连接器及脚位定义。本方案对应的极细同轴线束产品料号/型号为 I-PEX 82652-100B-02-D，线束长度为 100MM，线材端配套使用的连接器型号为 20634-140T-02。其中，20634-140T-02属于CABLINE-CA系列40P Plug Housing，官方产品资料中将其列为40Pin对应的连接器型号。对于需要进行国产化替代、供应链优化或第二供应商导入的客户，建议工程师重点核对40P规格、40AWG线材、100MM长度、连接器结构以及Pin Assignment，并通过样品装配确认连接器插合、锁扣及整体机械配合情况，从而避免仅凭外形或Pin数量进行替代而造成接口不兼容。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82652-100B-02-D 的兼容替代，建议按照“连接器匹配—线材规格—线束长度—Pin定义—高速信号验证”的思路进行确认。首先确认客户设备端接口与 20634-140T-02 所对应的CABLINE-CA 40P连接体系匹配，其次确认采用40AWG极细同轴线材，并按照设备内部实际走线确定 100MM长度，同时重点核对40Pin的信号及接地排列方式；完成结构兼容后，再根据实际应用对信号损耗、串扰、阻抗及高速信号完整性进行测试。I-PEX资料显示CABLINE-CA系列支持多种高速接口应用，并提供40P、不同线长及不同线材规格的产品组合，因此实际替代时仍应以具体设备的接口定义和测试结果为最终依据。我们公司可提供：82652-100B-02-D兼容替代线束方案，可围绕40P、40AWG、100MM及对应连接器接口进行极细同轴线束生产制造，并可根据客户实际产品的连接器、Pin定义、线长及结构要求进行匹配开发，为Jetson相机模组、AI视觉设备及其他高密度高速电子设备提供兼容替代线束支持。

五、总结

综合来看，I-PEX 82652-100B-02-D 的产品特点可以概括为40P高密度连接、40AWG极细同轴线材、100MM紧凑长度以及CABLINE-CA系列连接器配套结构，对于Jetson相机模组等需要在有限空间内完成多通道高速信号连接的设备具有较强的应用参考价值。极细同轴线束并不是单纯通过“缩小线径”来提升设备性能，而是通过线材、连接器、屏蔽、接地、结构及长度等多个因素的综合匹配，为设备内部高速信号连接提供更加紧凑的解决方案。对于工程师而言，应重点关注实际接口兼容性及高速信号完整性；对于采购人员而言，则应明确产品料号、连接器型号、线材规格和长度等关键参数。我们公司可提供82652-100B-02-D兼容替代线束方案，以专业极细同轴线束制造能力，为客户提供从规格匹配到样品验证的配套支持。

我是【恒大电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
