I-PEX 81424-100B-02-D 200mm 长度定制极细同轴线束替代品

一、AI视觉与高速计算设备升级，内部高速连接为什么越来越重要？

随着NVIDIA Jetson等AI边缘计算平台在智能相机、机器视觉、机器人、无人机及AI终端设备中的应用不断深入，设备内部需要处理的图像及高速数据量持续增加，对连接线束的空间占用、信号传输能力以及机械可靠性提出了更高要求。传统FFC排线具有结构简单、成本较低等特点，但在多通道高速信号连接场景中，工程师需要综合考虑阻抗控制、串扰、EMI、弯折空间以及连接器结构等因素。极细同轴线则通过独立的同轴传输结构，为高速信号提供更加明确的传输路径，并能够以较细的线径实现多通道高密度布线。I-PEX CABLINE-CA系列采用0.4mm接触间距、水平对插结构，并支持40P等多种Pin数配置；其官方资料将高速数据传输、机械锁扣以及屏蔽和多点接地作为产品特点。因此，对于空间紧凑的AI视觉及高速计算设备而言，工程师在选择内部连接方案时，关注点往往不只是“能不能连接”，而是需要进一步评估整条高速信号链路的稳定性与空间适配能力。

二、为何NVIDIA平台相关应用中常考虑极细同轴线，而不是简单采用FFC排线？

这里需要明确，“NVIDIA推荐极细同轴线而非FFC排线”并不能作为对NVIDIA官方立场的直接表述；但从高速设备工程设计角度，可以理解为什么极细同轴线经常成为值得考虑的方案。FFC本质上是多根平行导体集成在柔性扁平结构中，而Micro-Coaxial则让每一路信号拥有独立的同轴结构，在高速信号传输过程中能够围绕阻抗、屏蔽和串扰进行更精细的控制。对于AI相机、机器视觉等需要高速图像数据传输的设备，线束通常还要穿过有限的内部空间，并面临弯折、振动及连接器可靠性等综合要求。CABLINE-CA采用机械锁扣，只有公座与母座完全嵌合后锁扣才能锁定，可降低半嵌合造成连接异常的风险；同时该系列采用屏蔽和多点接地设计，官方资料将其定位于高速数据传输应用。基于这些结构特点，极细同轴线在高密度高速内部连接中能够提供一种不同于FFC的工程实现路径。对于追求小型化、高速化和可靠连接的设备设计者而言，最终采用何种方案仍应结合实际接口标准、PCB设计、信号速率及SI测试结果进行确认。

三、I-PEX 81424-100B-02-D：40P、40AWG、1-N极细同轴线束方案

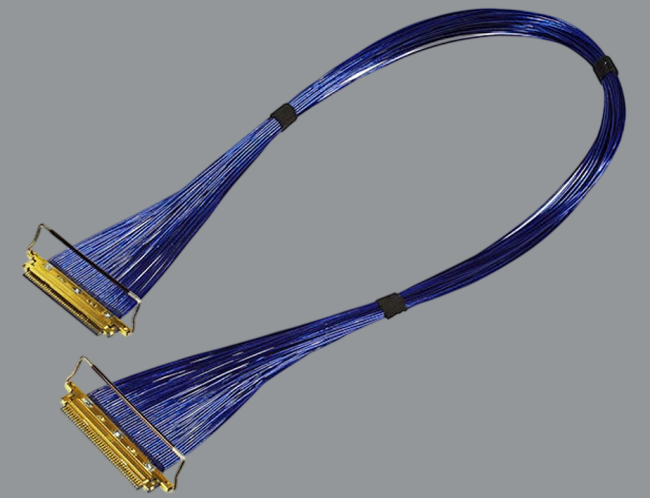

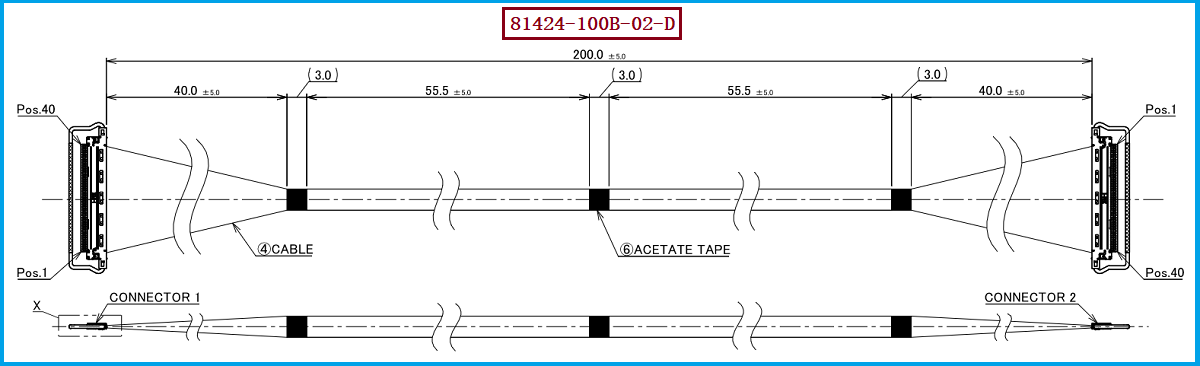

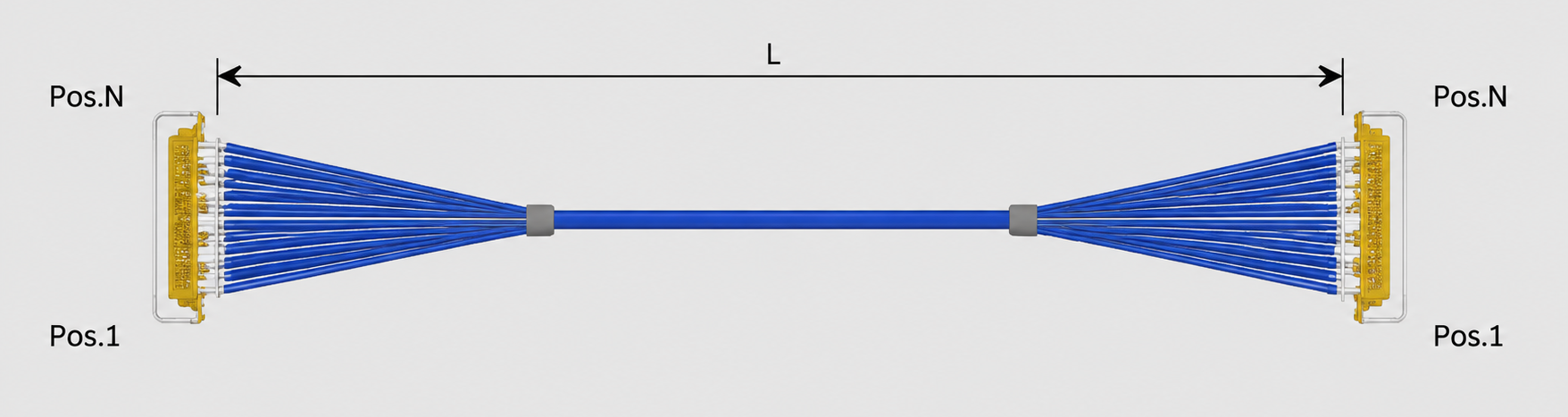

本次重点介绍的 I-PEX 81424-100B-02-D 是CABLINE-CA 40P极细同轴线束，采用 Micro-Coaxial Cable AWG#40、50Ω结构，线束长度为 200mm，线位定义为 1-N。根据工程图，其两端采用对应的CABLINE-CA连接器结构，线材端使用的连接器型号为 20634-140T-02；该40P Plug Housing也是I-PEX CABLINE-CA官方推荐料号中的对应型号。对于工程师而言，81424-100B-02-D的关键并不是单纯的“40P”，而是40P、AWG#40、50Ω、200mm以及1-N线位定义之间的整体匹配；对于采购人员而言，则应避免只依据外观或Pin数量寻找替代品，而应同时确认连接器型号、线材规格、线长、线位定义及实际设备端配对接口。特别是1-N线位定义，在替代生产时必须按照原始设计进行核对，确保两端Pin Assignment与客户设备信号定义保持一致。

四、选型和兼容与替代方案参考及建议

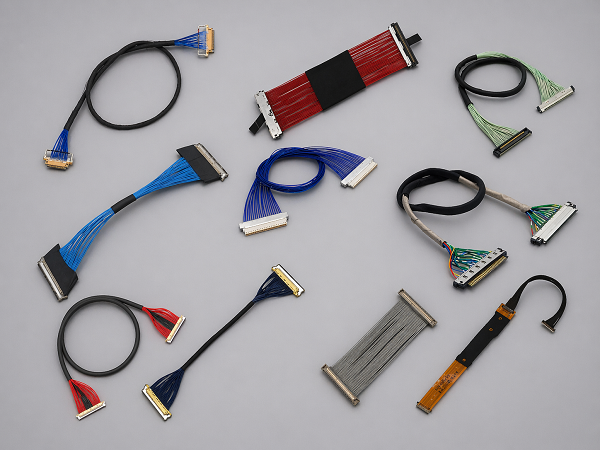

针对 I-PEX 81424-100B-02-D 的兼容与替代，建议工程师和采购人员从连接器、Pin数量、线位定义、线材规格、阻抗、长度及高速信号性能几个方面进行综合确认。首先确认设备端是否匹配CABLINE-CA 40P接口体系及 20634-140T-02 对应的线束端结构；其次确认采用40AWG Micro-Coaxial线材，并保持与原方案相对应的50Ω特性阻抗及 1-N 线位定义；同时确认200mm长度及实际布线路径是否满足整机装配要求，最终再通过样品进行装配、导通及高速信号完整性验证。I-PEX官方资料显示，CABLINE-CA系列覆盖10P至60P，并提供多种40AWG Micro-Coaxial线束长度和1-N、1-1两类线位方案，因此实际替代时应以具体型号和客户设备的接口定义为依据，而不能仅按系列名称进行替换。我们公司可提供：81424-100B-02-D兼容替代线束方案，可围绕40P、AWG#40、50Ω、200mm及1-N线位定义进行极细同轴线束生产制造，并根据客户实际设备需求进行连接器、线长、Pin定义及结构匹配，为AI视觉、工业相机、机器人及高速计算设备提供极细同轴线束兼容替代支持。

五，总结

综合来看，81424-100B-02-D 所代表的CABLINE-CA 40P极细同轴线束方案，将40P高密度连接、AWG#40 Micro-Coaxial极细同轴线材、50Ω阻抗、200mm线长及1-N线位定义结合在一起，更适合从高速信号连接、内部空间利用以及连接可靠性等多个维度进行工程评估。对于NVIDIA Jetson等AI平台相关设备而言，与其简单讨论“极细同轴线是否一定优于FFC”，更重要的是根据实际数据速率、接口标准、PCB布局、EMI环境和整机结构选择合适的连接方案。当高速信号完整性和内部空间成为设计重点时，Micro-Coaxial极细同轴线能够提供具有针对性的连接路径。对于需要进行国产化、第二供应商导入或原厂线束替代的客户，我们公司可提供81424-100B-02-D兼容替代线束方案，以极细同轴线束制造能力协助客户完成规格匹配、样品验证及批量生产。
