I-PEX 82653-100B-02-D 300mm 长度定制极细同轴线束替代品

一、NXP生态高速设备为何越来越重视极细同轴线束方案？

随着NXP相关处理器、边缘计算、工业控制、机器视觉及智能设备对高速数据传输和设备小型化的要求不断提高，PCB与摄像头、显示模组、处理器板卡等功能模块之间的内部连接也面临更高的设计要求。对于研发工程师而言，内部线束不仅需要满足基本导通要求，还需要综合考虑信号完整性、空间占用、阻抗控制、串扰、EMI以及连接可靠性；对于采购人员而言，则更加关注产品规格是否明确、连接器是否匹配、供应是否稳定以及是否具备第二供应商替代能力。CABLINE-CA系列采用0.4mm间距的Micro-Coaxial连接器结构，支持多种Pin数及不同规格的极细同轴线材，产品资料所覆盖的应用方向包括工业相机、AI及高速计算设备、显示设备、机器人等。因此，从工程应用角度来看，极细同轴线方案与NXP生态中大量追求高速、小型化和高集成度的设备设计需求具有较好的匹配性。需要说明的是，目前提供的资料并未证明NXP官方对某一具体极细同轴线束型号进行了指定或背书，因此这里主要从设备连接需求和技术方案适配角度进行分析。

二、40PIN、0.4mm间距，82653-100B-02-D适用于高密度内部连接

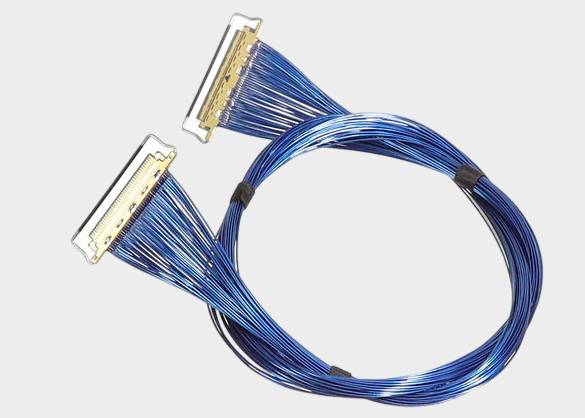

本次重点介绍的产品为 I-PEX 82653-100B-02-D，属于CABLINE-CA 40P极细同轴线束产品，工程图对应40根Micro-Coaxial Cable，线材规格为 AWG#40、50Ω、Blue，线束总长度为 300.0±5.0mm。该产品在线材端使用的连接器型号为 20634-140T-02，连接器规格为 40PIN、0.4mm Pitch，适用于对内部安装空间和信号通道数量都有较高要求的电子设备。对于工程师而言，40PIN能够在有限空间内实现多通道信号连接，而0.4mm间距有助于缩小连接器在PCB上的占用区域；同时，Micro-Coaxial结构能够将每一路信号以独立同轴结构进行传输，为高速信号连接提供更加适合的线材基础。对于采购人员而言，82653-100B-02-D的料号、20634-140T-02连接器型号、40PIN、0.4mm间距、AWG#40、50Ω以及300mm长度，则构成了后续寻找兼容替代产品时需要重点核对的核心参数。

三、从工程验证角度看，极细同轴线方案的优势不仅是“更细”

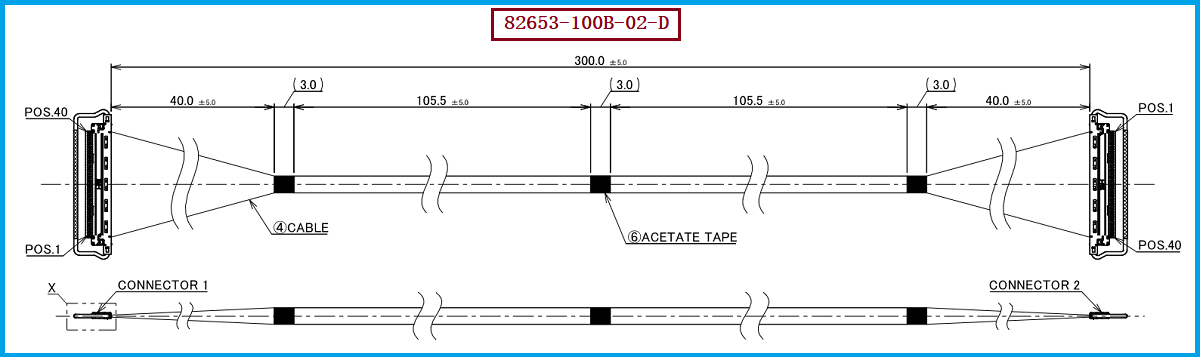

对于NXP平台相关设备的工程设计，极细同轴线束的价值并不只是节省安装空间，更重要的是在高密度连接条件下兼顾信号传输和机械装配需求。CABLINE-CA系列连接器采用水平对插结构，并具备机械锁定设计，同时结合屏蔽及多点接地结构，有助于满足紧凑型电子设备对连接稳定性和高速信号传输的综合要求。以 I-PEX 82653-100B-02-D为例，其40根AWG#40、50Ω Micro-Coaxial Cable与40PIN连接器形成完整的线束连接方案，工程图中还设置了黑色醋酸胶带固定位置及UV胶Bonding结构，以满足线束成型及固定方面的工程要求。需要注意的是，CABLINE-CA系列资料给出了高速应用能力，但不能据此直接认定82653-100B-02-D这一具体线束已经针对某一NXP芯片或具体高速接口完成认证；实际项目仍应结合工作频率、信号协议、线长、PCB布局及整机环境进行信号完整性和可靠性验证。

四、选型和兼容与替代方案参考及建议

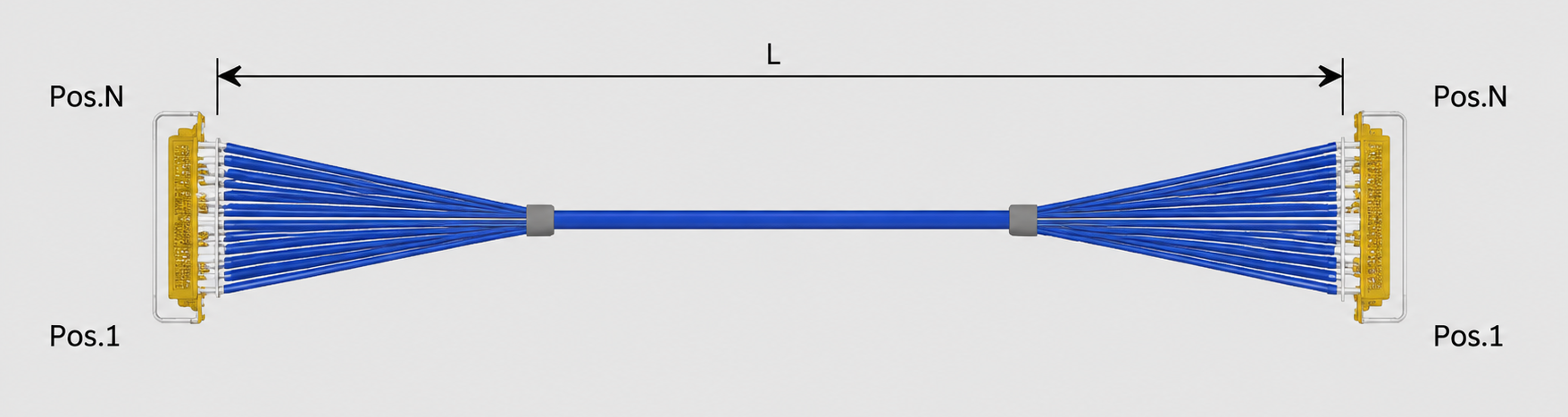

如果客户正在寻找 I-PEX 82653-100B-02-D 的兼容或替代线束，建议研发和采购人员不要只依据“40PIN”判断产品是否能够直接替换，而应按照“连接器—线材—线长—线位—结构”的顺序进行核对。首先应确认线材端连接器是否为 20634-140T-02，连接器是否满足 40PIN、0.4mm Pitch；其次确认Micro-Coaxial线材是否为 AWG#40、50Ω、Blue，整体长度是否满足 300.0±5.0mm；同时还需要特别核对线位定义以及两端连接器的实际Pin Assignment。82653-100B-02-D工程图显示其两端并非简单的同号直通关系，而是存在对应的反向Pin位关系，因此在进行兼容替代时必须根据实际设备原理图和连接定义进行确认，不能仅凭连接器外形进行替换。对于需要降低原厂依赖、建立第二供应商或进行国产化替代的客户，我们公司可提供：82653-100B-02-D兼容替代线束方案，可根据客户实际使用需求围绕连接器型号、40PIN、0.4mm间距、AWG#40 Micro-Coaxial、50Ω及300mm长度等关键规格进行样品开发与批量制造。

五、总结

综合来看，I-PEX 82653-100B-02-D采用40PIN、0.4mm间距的CABLINE-CA连接方案，配合AWG#40、50Ω Micro-Coaxial Cable及300mm线束长度，在高密度、小型化内部连接场景中具有较强的工程适配价值。对于NXP生态相关设备而言，极细同轴线方案的应用逻辑更多来自高速信号、多通道连接、有限安装空间以及连接可靠性等综合工程需求，而不是简单由某一家芯片厂商指定某一型号线束。对于工程师，重点应放在接口匹配、信号完整性、线位定义及实际装配验证；对于采购人员，则可以进一步关注兼容替代能力、批量制造能力、交付稳定性和供应链风险。通过对 20634-140T-02、40PIN、0.4mm Pitch、AWG#40、50Ω、300mm等关键规格进行逐项确认，可以为82653-100B-02-D的兼容替代和国产化选型提供更加可靠的依据。
