I-PEX 82667-100B-01-D 300mm 长度定制极细同轴线束替代品

一、I-PEX 82667-100B-01-D产品规格与线束结构

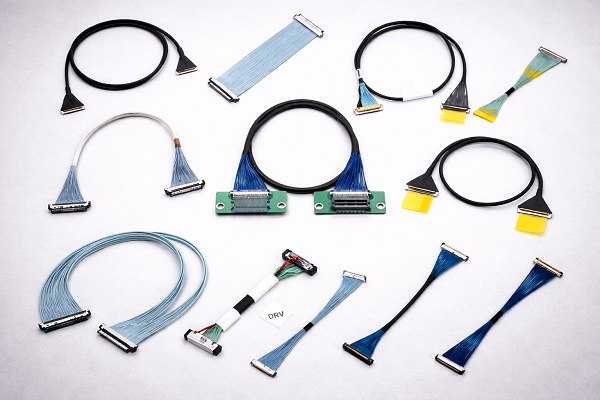

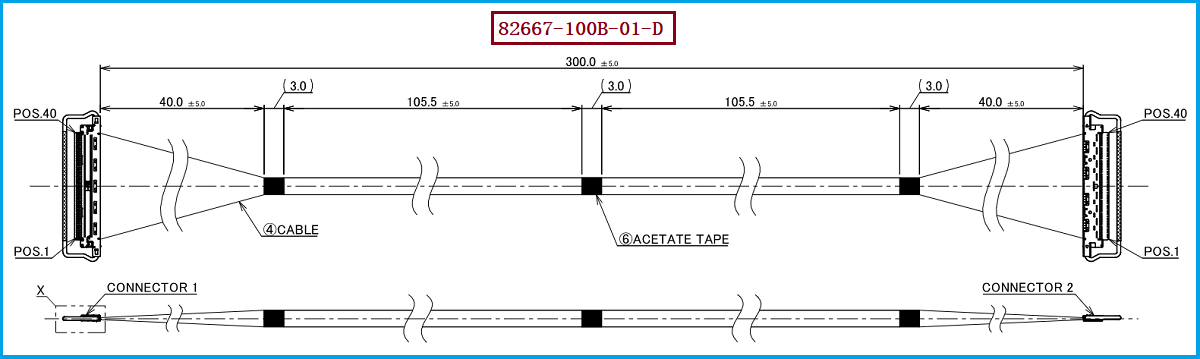

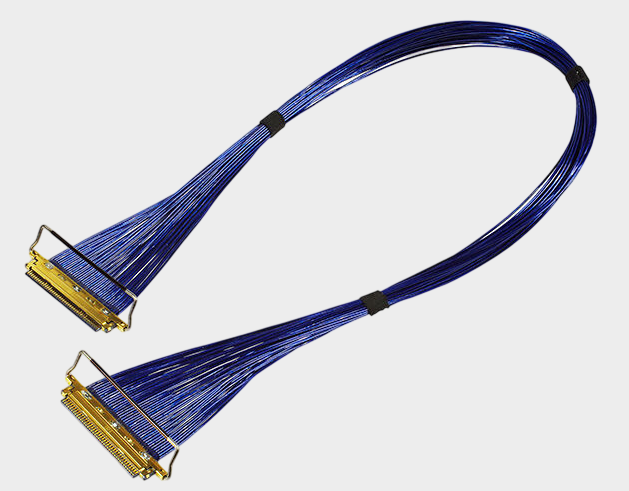

在工业相机、机器视觉及高速图像采集设备中，内部连接线束不仅需要满足多通道信号传输要求，还需要适应设备内部有限的安装空间。I-PEX 82667-100B-01-D是一款CABLINE-CA系列40Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线，线束长度为300mm，其线位定义为1-1直通，即对应端与另一端的Pin 1至Pin 40按照一一对应方式连接。该产品配套使用的线材端连接器型号为20634-140T-02，属于CABLINE-CA 40Pin Plug Housing。I-PEX官方资料显示，CABLINE-CA系列采用0.4mm间距、水平对插结构，并提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin及60Pin等规格，其中40Pin 40AWG、300mm、1-1结构对应82667系列线束。

二、工业相机模组普遍采用极细同轴线的原因

工业相机模组内部通常需要在较小的结构空间中完成图像传感器、处理电路及高速信号之间的连接，随着图像分辨率、采集速度和数据量提升，线束不仅要“能够连接”，还需要兼顾空间占用、信号传输和布线可靠性。极细同轴线具有线径细、柔性较好以及适合高密度布线等特点，可以帮助工程师在有限的模组空间内布置更多信号通道，同时通过同轴结构实现较好的信号隔离效果。对于工业相机、机器视觉、自动化检测等设备而言，采用40AWG极细同轴线能够在连接密度和空间利用之间取得较好的设计适配。CABLINE-CA连接器本身采用0.4mm间距、水平对插及机械锁扣结构，并具有屏蔽和多点接地设计，可用于紧凑型高速电子设备的内部连接。需要说明的是，连接器系列资料中的传输速率和接口标准属于参考信息，实际82667-100B-01-D在线路系统中的具体高速性能仍应结合实际设备、PCB、线材及SI测试进行验证。

三、40Pin 1-1线位设计满足工业相机模组高密度布线需求

从工程设计角度来看，40Pin、40AWG、300mm、1-1线位是I-PEX 82667-100B-01-D进行选型和替代开发时需要重点确认的几个参数。I-PEX官方CABLINE-CA资料明确列出了40Pin 1-1、300mm的82667线束，同时同系列还存在100mm和200mm等不同长度的40Pin 1-1产品，因此工程师在进行替代时不能仅确认“40Pin极细同轴线束”，还需要进一步核对线长、线序、连接器及实际安装路径。 对采购人员而言，完整料号同样非常重要，因为极细同轴线束属于定制化程度较高的连接组件，即使Pin数相同，如果线长、线位定义或连接器结构存在差异，也可能影响整机装配。针对工业相机模组应用，在替代开发过程中还应结合客户PCB端母座、模组结构空间及实际走线方向，对插合尺寸、线束长度、弯折路径以及电气性能进行综合确认。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82667-100B-01-D的兼容替代，建议工程师和采购人员以“原型号+连接器+线材+线序+长度”作为完整的选型依据，而不是单独按照某一个参数进行替换。本型号采用40Pin结构，线材为40AWG Micro-Coaxial，长度为300mm，线位定义为1-1，线材端使用20634-140T-02连接器，并对应CABLINE-CA 40Pin连接方案；官方资料中对应的40Pin Plug Cable Assembly为20633-240T-01S，40Pin Plug Shell A为2764-0401-002，40Pin Pull Bar为2766-0401，PCB端40Pin Receptacle为20525-040E-02。 因此，在进行国产兼容替代时，应根据原产品图纸确认连接器组件、线材规格、端接工艺、线位定义及外形尺寸，并通过样品测试确认导通、绝缘、耐压、阻抗及实际高速信号性能。我们公司可提供：I-PEX 82667-100B-01-D兼容替代线束方案，可根据客户原装产品、产品图纸及技术要求进行极细同轴线束的打样、兼容开发和批量制造。

五、总结

综合来看，I-PEX 82667-100B-01-D是一款面向高密度连接应用的CABLINE-CA系列40Pin极细同轴线束，其核心特征包括40AWG Micro-Coaxial、300mm长度、40Pin以及1-1直通线位，配套线材端连接器型号为20634-140T-02。对于工业相机模组而言，极细同轴线能够在有限空间内实现多通道连接，并满足紧凑型设备对线束尺寸、布线灵活性及高速信号连接的需求。对于工程师，替代设计重点应放在连接器匹配、Pin位对应、线材规格、长度及信号完整性验证；对于采购人员，则可以围绕原型号进行样品确认、兼容性验证和批量供应评估。我们公司专注于极细同轴线束生产制造，可围绕I-PEX同系列产品开展兼容替代开发，为工业相机、机器视觉、自动化检测及其他高密度电子设备提供极细同轴线束产品及定制化制造服务。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
