I-PEX 82863-100B-02-D 100mm 长度定制极细同轴线束替代品

 一、50Pin高密度设计，满足高速摄像模组连接需求

随着工业相机、机器视觉、智能检测和高速图像采集设备不断向高分辨率、高帧率及小型化方向发展，Sony IMX系列图像传感器在相关视觉系统中的高速数据连接，对内部线束的空间尺寸、信号传输和连接可靠性提出了更高要求。I-PEX 82863-100B-02-D是一款CABLINE-CA系列50Pin极细同轴线束，产品采用Micro-Coaxial 40AWG极细同轴线、100mm线长、50Ω规格以及1-N线位结构，连接器端采用50Pin CABLINE-CA结构。其配套的线材端连接器型号为20634-150T-02，连接器采用50PIN、0.4MM间距设计。I-PEX官方资料显示，CABLINE-CA系列采用0.4mm Contact Pitch、水平对插结构，可提供10Pin至60Pin多种规格，其中50Pin对应的评估线束型号正是82863-100B-02-D。对于工程师而言，这种高Pin数、细线径设计有助于在有限空间内实现高密度信号连接；对于采购人员而言，则应重点核对完整料号、Pin数、线长、线径、阻抗、线位及连接器型号，避免仅按照“50Pin极细同轴线”进行采购。

二、极细同轴线如何支持Sony IMX高速MIPI传输？

Sony IMX图像传感器应用在高速工业相机和机器视觉系统时，Sensor与主控端之间通常需要进行高速图像数据传输，MIPI相关高速差分信号对连接链路的信号完整性提出较高要求。极细同轴线并不是简单通过“线径变细”来实现高速传输，而是通过较紧凑的同轴结构、高密度布线以及连接器的屏蔽和接地设计，为高速信号提供适合的连接通道。I-PEX官方CABLINE-CA资料明确将MIPI standards列为适用标准参考，同时该系列资料给出的高速传输参考为32 Gbps/Lane PAM4，并采用0.4mm间距、机械锁扣以及屏蔽和多点接地设计。 因此，在Sony IMX高速MIPI应用中，工程师通常需要综合考虑Sensor具体型号、MIPI Lane数量及速率、线束长度、阻抗控制、差分信号布局、连接器匹配、回流路径及串扰等因素。对于82863-100B-02-D而言，其100mm长度能够满足部分紧凑型摄像头模组内部连接需求，但具体能否满足某一Sony IMX型号的目标速率，仍需要结合实际系统进行SI测试和验证，不能仅根据连接器系列的高速规格直接推导。

三、82863-100B-02-D的连接器与线束结构，是替代选型的重要依据

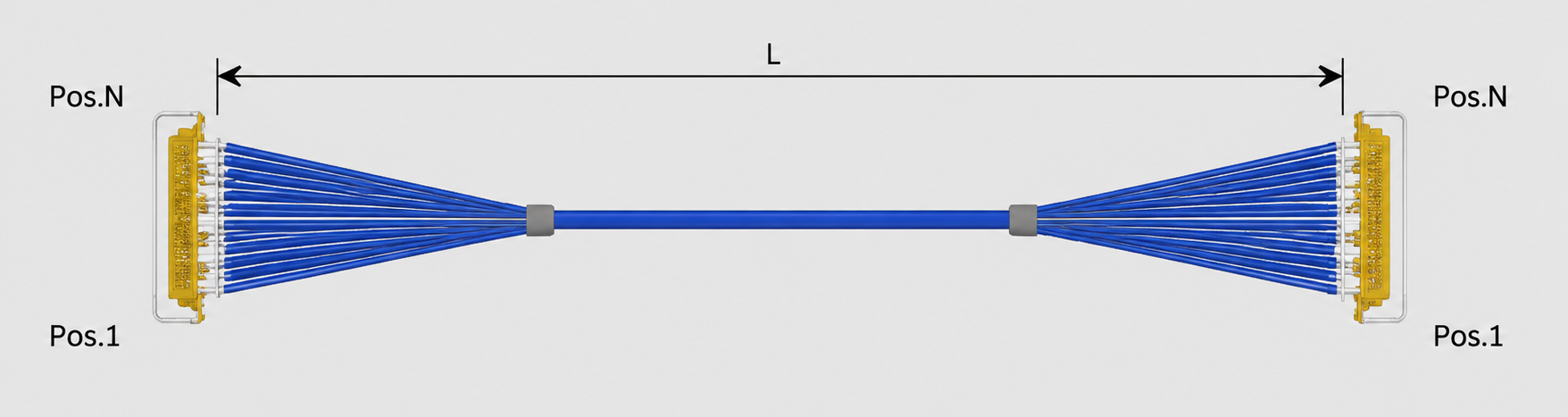

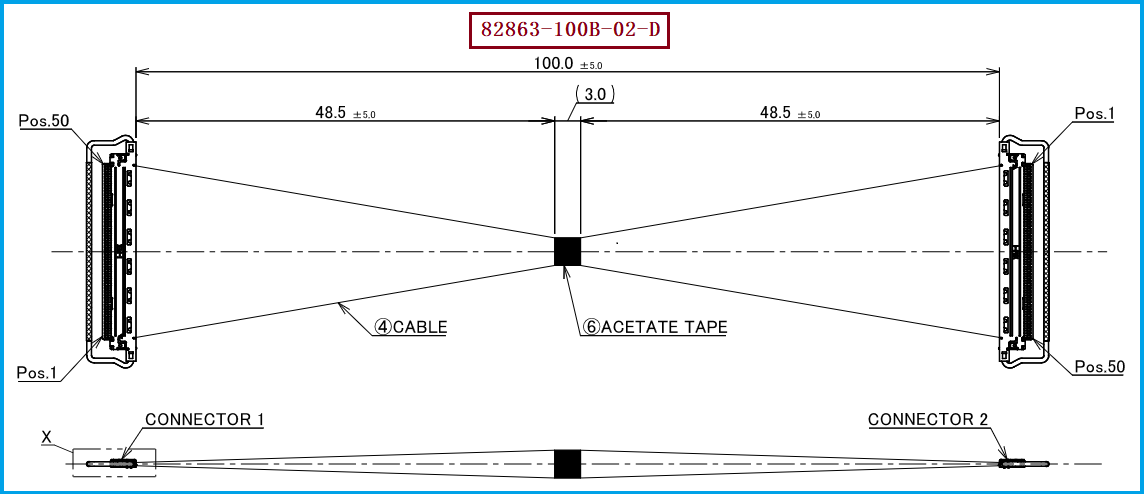

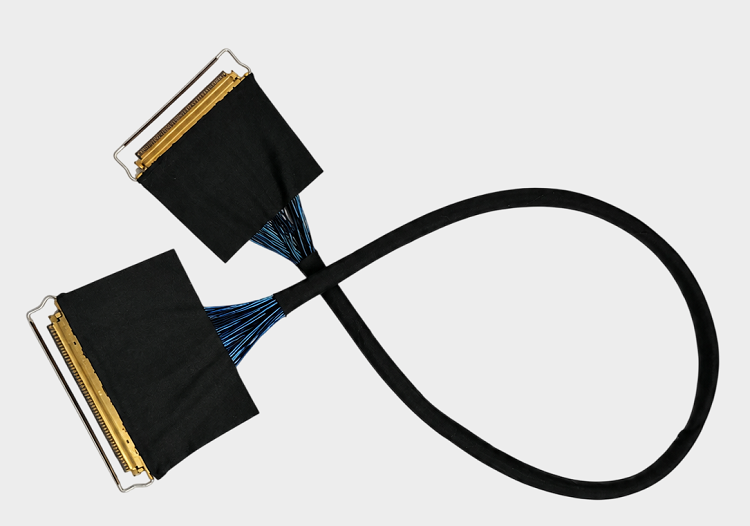

从工程替代和采购选型角度来看，I-PEX 82863-100B-02-D不能只按照线材规格进行替换，而应将线束、端接结构和连接器作为一个完整组件进行核对。该型号为50Pin、40AWG、100mm、1-N Micro-Coaxial Harness，对应CABLINE-CA 50Pin Plug Cable Assembly 20633-250T-01S，50Pin Plug Housing为20634-150T-02，Plug Shell A为2764-0501-002，Pull Bar为2766-0501，对应PCB端50Pin Receptacle为20525-050E-02。其中，1-N线位结构尤其需要注意，它与同系列50Pin、100mm的1-1型号82983-100B-01-D并不是同一种线序结构，因此在兼容替代时必须确认原产品的Pin-to-Pin定义。I-PEX官方产品页面也明确将82863列为“50 pin micro-coaxial 40AWG L=100mm 1-N”评估线束。 对工程师来说，建议从机械尺寸、插合结构、Pin定义、线材阻抗、端接工艺及高速信号完整性等方面进行验证；对采购人员来说，则应要求供应商按照完整料号和技术要求提供样品确认，从而降低替代料导入后的兼容风险。

四、选型和兼容与替代方案参考及建议

对于需要进行国产替代、第二供应商开发或长期批量采购的客户，I-PEX 82863-100B-02-D的替代开发应重点围绕“同规格、同接口、同线序、同结构、可验证”几个方面展开。首先需要确认50PIN和0.4MM间距是否与客户PCB端连接器匹配，其次需要确认20634-150T-02对应的50Pin CABLINE-CA插合结构以及线材端的机械尺寸；同时还需要保持40AWG Micro-Coaxial线材、100mm长度、50Ω规格和1-N线位等核心参数的一致性。对于Sony IMX高速MIPI应用，还应在样品阶段结合实际Sensor及主控平台进行眼图、插损、回损、串扰等信号完整性验证。我们公司专注于极细同轴线束的生产制造，可根据原产品规格、工程图纸和客户实际应用需求进行兼容开发及批量制造，我们公司可提供：I-PEX 82863-100B-02-D兼容替代线束方案，可面向工业相机、机器视觉、高速图像采集及其他高密度高速电子设备提供极细同轴线束替代产品。

五、总结

综合来看，I-PEX 82863-100B-02-D的主要特点可以概括为50Pin、40AWG、50Ω、100mm、1-N及CABLINE-CA 0.4mm间距连接结构，配套线材端连接器型号为20634-150T-02。其高密度、细线径的结构特点适合空间受限的电子设备内部连接，而CABLINE-CA系列资料将MIPI列为高速接口标准参考，为其在高速图像、工业视觉等应用中的选型提供了产品层面的参考依据。 对工程师而言，实际项目应重点关注MIPI速率、Lane配置、阻抗、线序、长度及SI验证；对采购人员而言，则应重点确认完整料号、连接器型号、规格一致性、样品验证和批量制造能力。我们公司可围绕I-PEX CABLINE-CA系列极细同轴线束开展兼容替代、打样及批量生产，为采用Sony IMX等图像传感器的工业相机、机器视觉及高速图像采集设备提供相应的极细同轴线束解决方案。
