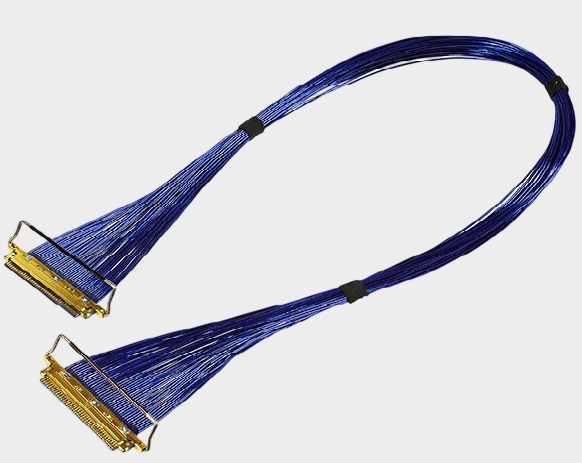

I-PEX 82145-100B-02-D 200mm 长度定制极细同轴线束替代品

一、50Pin高密度设计，满足高速MIPI设备内部连接需求

随着高分辨率摄像头、工业相机、机器视觉、智能终端以及高速图像采集设备不断提升数据带宽，MIPI高速差分信号对内部连接线束的尺寸、阻抗、串扰以及信号完整性提出了更高要求。I-PEX 82145-100B-02-D是一款CABLINE-CA系列50Pin极细同轴线束，采用50Pin、Micro-Coaxial 40AWG、200mm线长及1-N线位结构，产品图纸中对应的线材为40AWG极细同轴线。其线材端配套使用的连接器型号为20634-150T-02，属于CABLINE-CA 50Pin Plug Housing，连接器采用0.4mm间距的高密度结构。I-PEX官方产品资料显示，CABLINE-CA系列支持10Pin、12Pin、20Pin、30Pin、40Pin、50Pin和60Pin，并支持AWG36、38、40、42、44等Micro-Coaxial线材规格，其中40AWG属于该系列可适配规格之一。对于工程师而言，50Pin与0.4mm Pitch能够帮助设备在有限PCB空间内实现高密度连接；对于采购人员而言，则需要重点核对完整料号、Pin数、线长、线材规格、线序和连接器型号，而不能仅以“50Pin极细同轴线”作为替代依据。

二、为什么高速MIPI接口更推荐使用极细同轴线？

高速MIPI主要用于摄像头、显示及其他高速数据传输场景，随着图像分辨率、帧率以及数据量提升，连接链路中的阻抗连续性、信号串扰、EMI以及高速差分信号完整性越来越受到工程师关注。相比普通多芯线连接方案，Micro-Coaxial极细同轴线能够围绕高速信号建立更加明确的传输结构，并结合屏蔽和接地设计，为高速差分信号提供适合的连接环境。I-PEX官方资料显示，CABLINE-CA采用屏蔽结构、多点接地、0.4mm Pitch以及机械锁扣设计，并将MIPI standards列为适用标准参考；其系列高速传输资料给出的参考能力为32 Gbps/Lane PAM4。 因此，在高速MIPI应用中使用极细同轴线，工程上更关注的是信号完整性、阻抗控制、串扰抑制、线长控制以及连接器端的高速性能，而不是单纯追求更细的线径。需要说明的是，CABLINE-CA系列的高速能力属于产品及测试条件下的参考指标，具体某一MIPI Sensor、主控平台或Camera模组能够达到的实际速率，还需要根据具体系统进行SI测试和验证。

三、I-PEX 82145-100B-02-D的规格与兼容替代重点

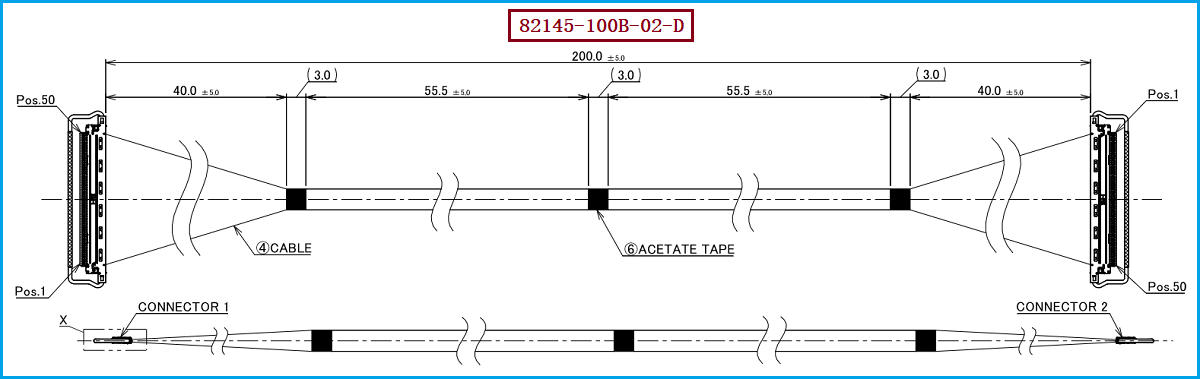

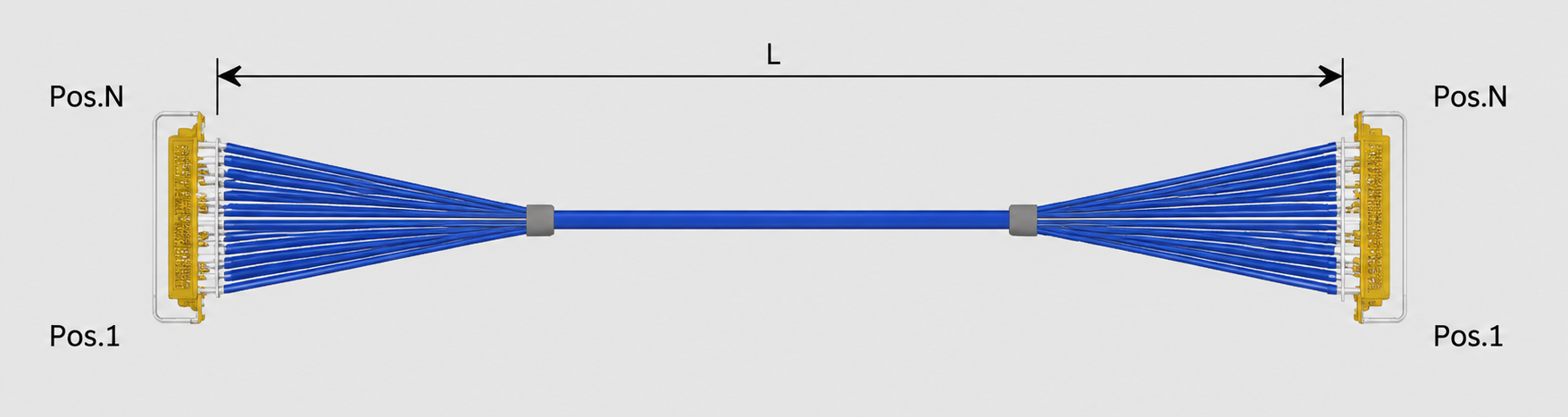

从I-PEX 82145C0图纸来看，82145-100B-02-D为CABLINE-CA 50P Harness，采用50根AWG40 Micro-Coaxial 50Ω极细同轴线，长度200.0±5.0mm，1-N线位结构，两端采用CABLINE-CA Plug结构。其线材端连接器配套型号为20634-150T-02，同时涉及50Pin Plug Cable Assembly 20633-250T-01S、Plug Shell A 2764-0501-002以及Pull Bar 2766-0501等配套部件，PCB端对应的CABLINE-CA 50Pin Receptacle为20525-050E-02。特别需要注意的是，82145-100B-02-D属于1-N线位，而同为50Pin、40AWG、200mm的82984-100B-01-D属于1-1结构，两者不能仅按照Pin数和长度进行简单互换。对于工程师进行替代设计时，应重点确认Pin-to-Pin线序、连接器插合关系、线长公差、阻抗以及高速信号完整性；对于采购人员，则应要求替代供应商按照原产品的完整规格进行样品确认，尤其需要避免出现Pin数相同但线序结构不同的情况。

四、选型和兼容与替代方案参考及建议

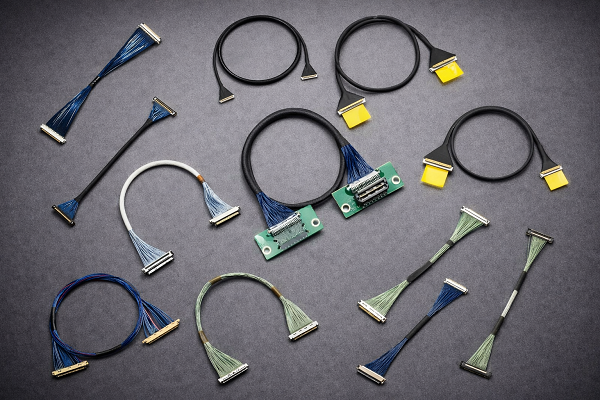

针对I-PEX 82145-100B-02-D进行国产替代、第二供应商导入或批量采购时，建议将“线材+连接器+端接工艺+线序”作为完整线束进行确认。该产品的关键识别参数包括50Pin、40AWG Micro-Coaxial、200mm、50Ω、1-N以及CABLINE-CA 0.4mm Pitch连接结构，其中线材端连接器型号为20634-150T-02，且该连接器系列可适配40AWG Micro-Coaxial线材。对于高速MIPI项目，还应在样品阶段结合实际主板、Sensor或Camera模组进行阻抗、插损、回损、串扰以及眼图等信号完整性验证，确认替代线束不会因为线材结构、端接方式或线序变化影响系统性能。我们公司专注于极细同轴线束的生产制造，可依据原产品图纸、规格及客户应用需求进行兼容开发、样品打样和批量生产，我们公司可提供：I-PEX 82145-100B-02-D兼容替代线束方案，为高速MIPI摄像头、工业相机、机器视觉及其他高密度高速电子设备提供极细同轴线束替代方案。

五、总结

综合来看，I-PEX 82145-100B-02-D是一款具有明确规格特征的CABLINE-CA 50Pin极细同轴线束，其核心参数包括50Pin、40AWG、50Ω、200mm、1-N，线材端使用20634-150T-02连接器，连接器采用0.4mm Pitch高密度设计。对于高速MIPI应用而言，极细同轴线束的意义在于通过合理的同轴结构、阻抗控制、屏蔽及连接器设计，为高速差分信号提供稳定的物理连接链路，同时满足摄像头及高速电子设备对小型化、高密度布线的需求。I-PEX官方资料也将MIPI列入CABLINE-CA适用标准参考，并提供了相应的高速信号完整性测试资料入口。 我们公司可围绕I-PEX 82145-100B-02-D开展极细同轴线束兼容替代、打样及批量制造服务，帮助工程师和采购人员在保持关键规格及连接关系的基础上建立可靠的替代供应方案。
