I-PEX 82864-100B-02-D 300mm 长度定制极细同轴线束替代品

一、AI相机小型化，为什么离不开极细同轴线束？

随着AI视觉、机器视觉、智能摄像头以及边缘视觉设备不断向小型化、高集成化发展，相机内部PCB、图像传感器、处理芯片和高速接口之间的空间越来越有限。对于工程师而言，如何在有限的结构空间内完成多路高速信号连接，同时兼顾信号完整性、布线密度和连接可靠性，已经成为产品设计的重要环节。极细同轴线束能够将多路信号集中布置在相对有限的空间中，在满足高密度连接需求的同时，有利于减少线束对PCB、镜头模组、散热结构及其他元器件布局空间的占用。因此，对于追求轻薄化、小型化的AI相机而言，极细同轴线束不仅是一种连接部件，也会直接影响整机内部结构设计的自由度。本次对应的产品为 I-PEX 82864-100B-02-D，属于CABLINE-CA系列50P极细同轴线束。

二、50P+40AWG，让有限空间承载更多信号连接

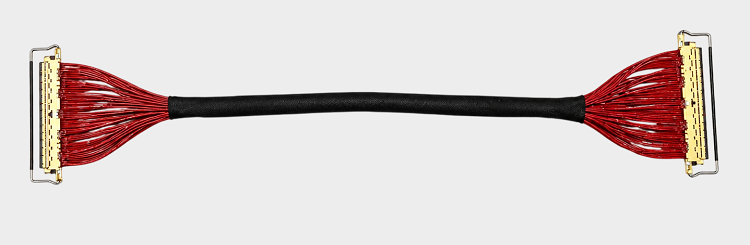

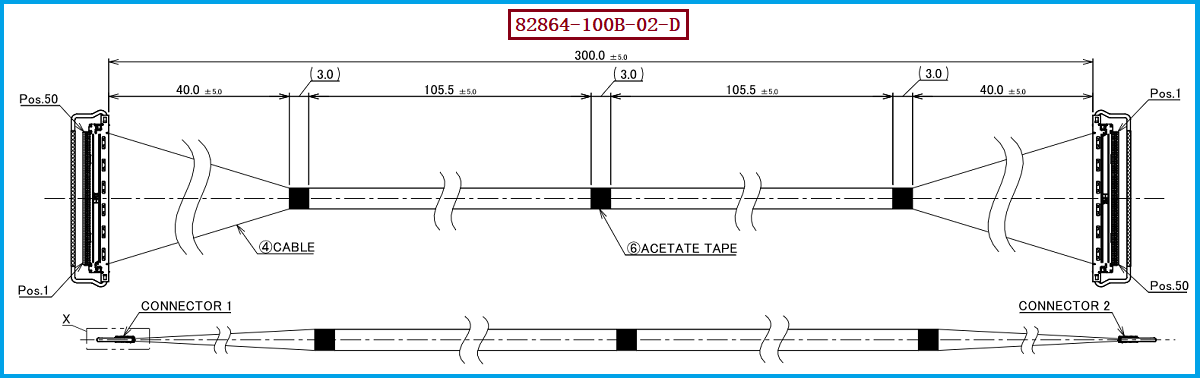

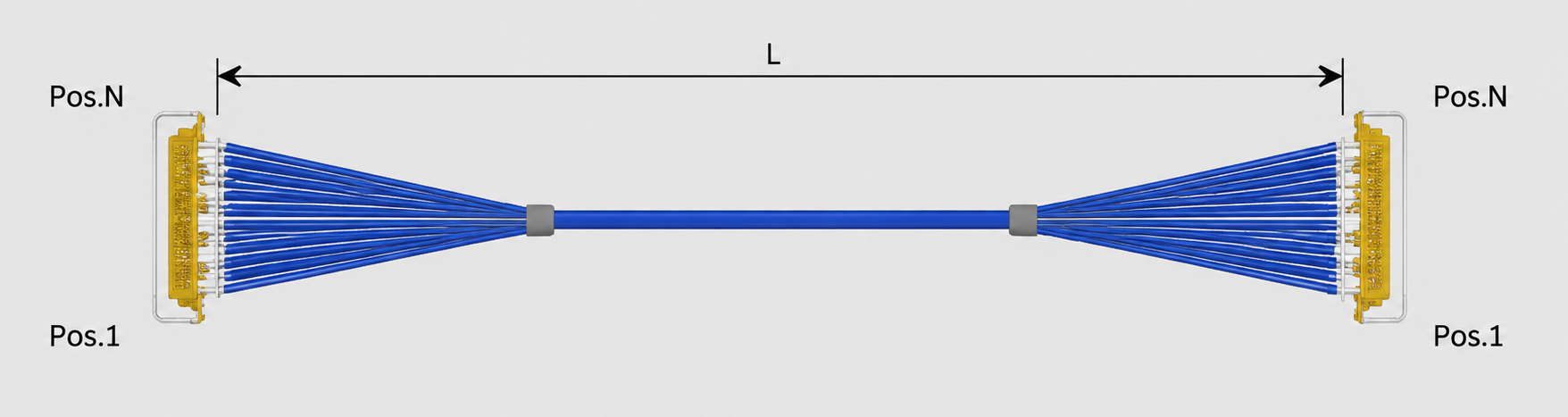

本款 I-PEX 82864-100B-02-D 采用 50根Micro-Coaxial Cable AWG#40、50Ω 线材，线束总长度为 300.0±5.0mm，结构为Plug-to-Plug，并采用1-N反向配线方式，即连接器一端Pin 50对应另一端Pin 1，依次对应。对于AI相机等高密度电子设备而言，50P意味着同一套线束可以完成较多通道的集中连接，而40AWG极细同轴线则有利于降低多根线材组成线束后的整体空间占用。配套使用的线材端连接器型号为 20634-150T-02，属于CABLINE-CA系列连接器。该系列采用 0.4mm Pitch水平对插结构，连接器结合高度约为1.0±0.1mm，并具有机械锁扣设计。对于工程师来说，这类“细线材+高Pin数+小间距连接器”的组合，更适合需要进行高密度内部布线的设备设计。

三、从AI相机工程设计角度，看极细同轴线的价值

AI相机内部的数据处理量不断增加，图像传感器、主控芯片以及高速接口之间需要进行稳定的数据传输，因此线束设计不能只考虑“尺寸够不够小”，还需要综合考虑阻抗、屏蔽、串扰、弯折空间、连接器匹配以及端接一致性等因素。本款 I-PEX 82864-100B-02-D 使用50Ω 40AWG Micro-Coaxial Cable，与CABLINE-CA 50P连接器组合形成完整的高密度线束连接方案。对于产品研发工程师而言，在设计AI相机内部结构时，可以根据实际安装空间对线束长度、走线路径、连接器位置以及弯折空间进行综合规划；对于采购人员而言，则需要关注供应商能否稳定实现线材、连接器、Pin数、线序和长度等关键规格的一致性。尤其是极细同轴线束属于精密加工产品，批量生产时的端接一致性、焊接质量及装配可靠性，同样是供应商选择过程中值得重点考察的因素。

四、选型和兼容与替代方案参考及建议

在选型或寻找替代产品时，建议工程师和采购人员首先确认原设计的关键参数，包括 50P Pin数、40AWG线材规格、50Ω阻抗、300.0±5.0mm线束长度、1-N反向配线方式以及20634-150T-02连接器型号，同时核对实际设备中的连接器安装方向、插合空间和线束走线路径。由于CABLINE-CA系列覆盖不同Pin数规格，因此不能仅凭“CABLINE-CA”系列名称判断产品是否能够直接替换，应结合具体料号及实际装配尺寸进行确认。针对本产品，我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 82864-100B-02-D兼容替代线束方案，围绕50P、40AWG、50Ω Micro-Coaxial线材及 20634-150T-02 配套连接器等关键条件进行匹配制造，并可根据客户设备的实际长度、线序、结构空间和装配需求进行方案沟通。对于正式导入，建议先进行样品打样、装配验证及相关电气与可靠性测试，在满足客户产品实际要求后再进行批量导入。

五、总结

AI相机向更小体积、更高集成度和更高数据传输能力发展，将持续对内部线束提出更高要求。以 I-PEX 82864-100B-02-D 为代表的50P极细同轴线束，通过 40AWG Micro-Coaxial Cable 与 20634-150T-02 连接器的组合，在有限空间内实现多通道高密度连接，为AI相机内部结构优化提供了线束层面的解决思路。对于工程师而言，合理选择极细同轴线束，可以在产品结构设计阶段获得更多空间利用的可能；对于采购人员而言，选择具备稳定制造能力和精密加工能力的供应商，则有助于保障产品后续打样和批量供应。我们公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，为AI相机、机器视觉及其他高密度电子设备客户提供相应的线束替代与制造支持。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
