I-PEX 82984-100B-01-D 200mm 长度定制极细同轴线束替代品

一、50P高密度结构，满足紧凑型设备内部连接需求

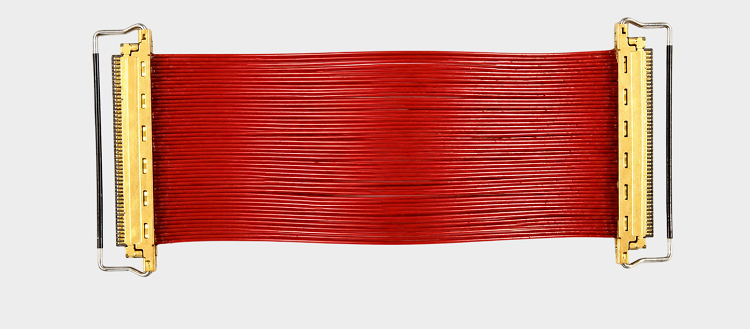

随着笔记本电脑、工业视觉设备、AI服务器、AR/VR设备以及机器人等电子产品不断向轻薄化、小型化和高速化发展，设备内部的信号连接空间越来越有限，对极细同轴线束的尺寸、高密度布线以及信号传输能力提出了更高要求。I-PEX 82984-100B-01-D属于CABLINE-CA系列50P极细同轴线束，采用40AWG Micro-Coaxial Cable（极细同轴线），线束长度为200 mm，Pin Assignment为1-1，线材端配套连接器型号为20634-150T-02。CABLINE-CA系列采用0.4 mm Pitch水平对插结构，并支持10P、12P、20P、30P、40P、50P、60P等不同Pin数配置，因此能够在有限空间内实现较高密度的多通道信号连接。对于工程师而言，这类结构可以帮助优化设备内部布线空间；对于采购人员而言，明确“50P、40AWG、200 mm、1-1、20634-150T-02”等关键规格，则是进行准确询价、样品确认和替代选型的重要基础。

二、极细同轴线的屏蔽层有什么作用？高速信号传输不能忽视屏蔽结构

极细同轴线的屏蔽层主要用于降低外部电磁干扰以及减少相邻信号通道之间的相互干扰。在高速、多通道、小间距的电子设备中，多根信号线往往需要集中布置，如果缺少合理的屏蔽结构，外部噪声和通道间的电磁耦合可能对信号完整性产生影响。极细同轴线通过在线芯外围设置屏蔽层，使信号传输通道形成相对独立的电磁环境，从而有助于控制串扰和提高高速信号传输的稳定性。同时，屏蔽层还需要与连接器端的接地及屏蔽结构形成良好配合。CABLINE-CA连接器采用Shielding及Multi-Point Grounding（屏蔽及多点接地）设计，并配置机械锁结构，在高密度连接环境下能够兼顾信号连接与机械保持。需要强调的是，实际高速传输性能是线材、连接器、PCB走线、长度、阻抗及系统整体SI设计共同作用的结果，因此工程师在进行线束选型时，应将极细同轴线本身与连接器、PCB端以及整机高速链路作为一个整体进行评估。

三、200 mm标准长度与50P配置，工程选型应关注完整料号

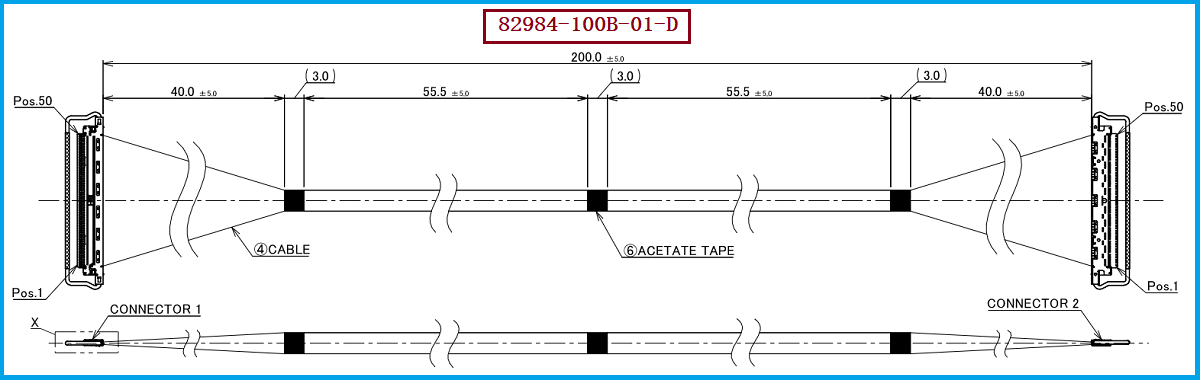

对于I-PEX 82984-100B-01-D这类已经明确对应到具体料号的极细同轴线束产品，工程师和采购人员在实际项目中不宜只按照“50Pin线束”进行采购，而应该围绕完整规格进行确认。本型号的关键配置包括：极细同轴线束产品料号/型号为I-PEX 82984-100B-01-D，Pin数为50P，线材为40AWG Micro-Coaxial Cable，长度为200 mm，Pin Assignment为1-1，线材端连接器型号为20634-150T-02。CABLINE-CA系列资料显示，该系列连接器采用0.4 mm Pitch、水平对插结构，配合高度约为1.0 ± 0.1 mm，并具有机械锁及屏蔽、多点接地结构；系列产品可搭配不同规格的Micro-Coax、Twinax以及Discrete Wire，并覆盖不同Pin数和应用需求。因此，在新项目设计、PCB接口确认以及线束打样阶段，除了核对连接器型号，还应同步确认Pin位定义、线序、线材规格、长度公差、弯折路径和安装空间，避免出现连接器可以匹配但线序或结构无法满足整机要求的情况。

四、选型和兼容与替代方案参考及建议

在进行兼容替代时，建议工程和采购团队将连接器、线材、Pin Assignment、长度以及整体机械尺寸作为联合确认项目，而不是简单按照品牌或Pin数寻找替代品。以本型号为例，目标规格应明确对应I-PEX 82984-100B-01-D、50P、40AWG、200 mm、1-1 Pin Assignment以及20634-150T-02连接器。CABLINE-CA同系列还存在不同长度及不同Pin Assignment的产品，即使产品同为50P，也需要进一步核实具体型号后才能判断是否适用于同一设备。因此，对于国产化替代、第二供应商导入或采购成本优化项目，建议先根据原线束实物、图纸及设备接口确认关键尺寸和电气参数，再通过样品进行装机、通断、耐压、阻抗及高速信号完整性等项目验证。我们公司可提供：I-PEX 82984-100B-01-D兼容替代线束方案，可根据客户实际应用需求生产制造相应的极细同轴线束，为工程师提供样品验证和替代设计支持，同时也为采购人员提供稳定的极细同轴线束供应方案。

五、总结

综合来看，I-PEX 82984-100B-01-D是一款50P高密度极细同轴线束，采用40AWG Micro-Coaxial Cable，长度200 mm，1-1 Pin Assignment，线材端使用20634-150T-02连接器。其0.4 mm Pitch、高密度连接以及屏蔽、多点接地等结构特点，使其适用于对内部空间和高速信号连接有较高要求的电子设备。对于工程师而言，选型时应重点关注完整料号、线材规格、Pin Assignment、连接器配合以及高速信号完整性；对于采购人员而言，则应重点确认产品规格对应关系、样品验证结果、兼容性以及批量供应能力。我们公司专注于极细同轴线束的生产制造，针对I-PEX 82984-100B-01-D可提供兼容替代线束方案，帮助客户开展国产化替代、第二供应商导入、样品开发及批量采购，为电子设备提供更加灵活的极细同轴线束配套选择。

我是【恒大电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
