I-PEX 82985-100B-01-D 300mm 长度定制极细同轴线束替代品

一、50P高密度设计，满足紧凑型设备高速连接需求

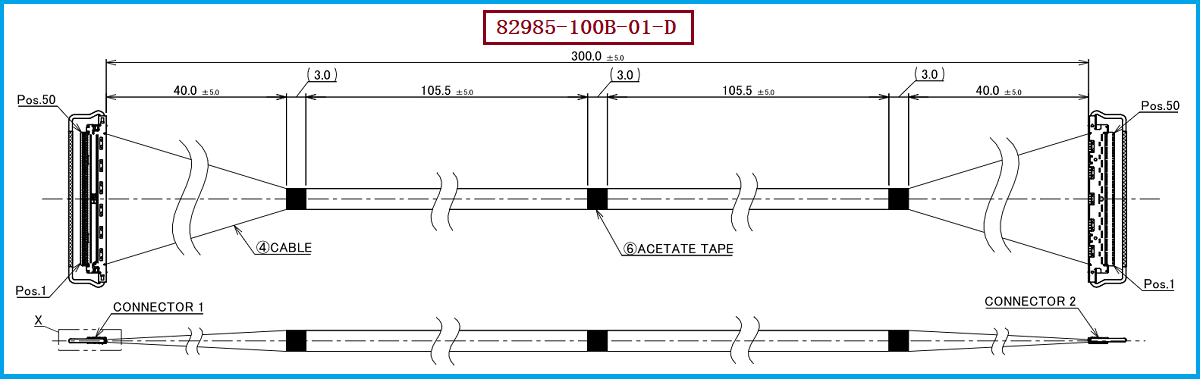

随着笔记本电脑、工业相机、AI视觉设备、高分辨率显示设备、机器人及其他智能电子产品不断向小型化、高速化方向发展，设备内部可用于信号布线的空间越来越有限，同时需要传输的高速信号通道数量却不断增加。针对这类应用，极细同轴线束能够在较小空间内实现多通道信号连接，并兼顾高速信号传输所需要的屏蔽与信号完整性设计。本次产品对应型号为I-PEX 82985-100B-01-D，配套线材端连接器型号为20634-150T-02，线位定义为1-1。根据所提供的CABLINE-CA资料，该系列50P极细同轴线束采用40AWG Micro-Coaxial Cable，并提供100 mm、200 mm、300 mm等不同长度规格；其中附件型号表明确列出的50P、40AWG、300 mm、1-1评估线束型号为82985-100B-01-D。 对工程师而言，50P、40AWG、线束长度、线位定义以及连接器型号都是设计验证时需要重点确认的参数；对于采购人员而言，则应以完整料号和技术规格作为询价、打样及替代采购的重要依据。

二、为什么极细同轴线能抗EMI？屏蔽层发挥关键作用

为什么极细同轴线能抗EMI？这是工程师在进行高速线束选型时经常关注的问题。极细同轴线采用同轴结构，信号导体外围设置绝缘层和屏蔽结构，这种结构能够帮助信号通道与外部电磁环境进行隔离，从而降低外部电磁干扰对信号传输造成的影响，同时也有助于降低相邻高速通道之间的串扰。在笔记本电脑、工业相机、AI视觉设备等高密度电子系统中，多个高速信号通道往往需要在很小的空间内并行布置，普通导线如果缺少合理的屏蔽设计，更容易受到周围电磁环境影响，而极细同轴线通过屏蔽层为信号提供相对独立的传输环境。CABLINE-CA连接器同样采用屏蔽及多点接地设计，资料明确指出该设计用于降低EMI干扰、减少高速信号串扰并提升高速传输稳定性。 因此，从完整链路来看，极细同轴线的抗EMI能力并不仅仅取决于线材本身，还与连接器屏蔽、接地、PCB布局以及整个系统的高速信号完整性设计密切相关。

三、0.4 mm Pitch与机械锁扣，为高密度连接提供结构基础

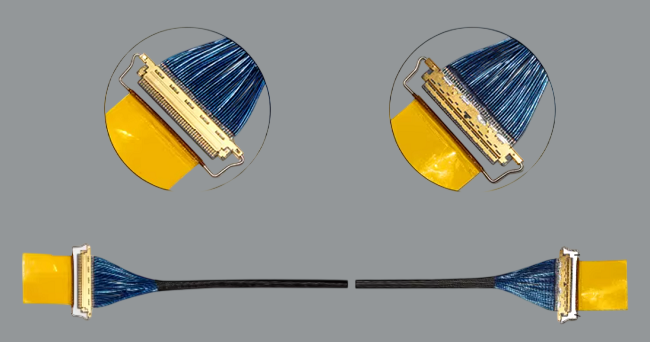

除了线材本身的屏蔽性能，连接器结构也是工程师进行极细同轴线束选型时需要重点关注的因素。CABLINE-CA采用0.4 mm Contact Pitch和水平对插结构，插合高度为1.0 ± 0.1 mm，并采用Mechanical Lock机械锁扣设计。对于空间受限的电子产品而言，0.4 mm超细间距有利于实现高密度Pin排列，而水平对插方式能够适应薄型设备内部的空间布局；机械锁扣则能够在连接器完全插合后提供机械保持，降低设备使用、运输或振动过程中发生松脱的风险。CABLINE-CA系列支持10P、12P、20P、30P、40P、50P和60P等多种Pin数，并支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案。 对于本次50P极细同轴线束项目而言，20634-150T-02作为50P Plug Housing型号，是工程师确认线束端连接器配套关系时需要重点核对的型号；采购人员则应同时确认连接器型号、线材规格和线位定义，确保采购产品与设备接口保持一致。

四、选型和兼容与替代方案参考及建议

对于工程项目中的兼容替代、国产化替代以及第二供应商导入，建议工程师与采购人员不要仅依据“50P”或“极细同轴线”进行判断，而应围绕产品料号、Pin数量、线材规格、长度、线位定义以及连接器型号进行完整核对。本次指定的产品宣传型号为I-PEX 82985-100B-01-D，配套线材端连接器型号为20634-150T-02，线位定义为1-1；但根据目前提供的附件型号表，明确列出的50P、40AWG、300 mm、1-1对应型号为82985-100B-01-D，。 我们公司可提供：I-PEX 82985-100B-01-D兼容替代线束方案，可根据客户提供的原装线束、工程图纸、线位定义和设备接口要求进行极细同轴线束的开发与生产制造，为工程样品验证、国产化替代及批量采购提供相应的线束配套支持。

五、总结

综合来看，本次宣传对应的I-PEX 82985-100B-01-D面向50P高密度极细同轴线束应用，重点关注线材端连接器20634-150T-02以及1-1线位定义等关键配置；根据附件资料，同系列50P、40AWG、300 mm、1-1评估线束型号为82985-100B-01-D。CABLINE-CA连接器采用0.4 mm Pitch、水平对插、机械锁扣、屏蔽及多点接地等设计，为紧凑型设备内部的多通道高速信号连接提供结构基础。 对工程师而言，选型时应重点关注线材屏蔽结构、EMI性能、线位定义、连接器配合和高速信号完整性；对于采购人员而言，则应重点确认完整料号、规格对应关系、样品验证及批量供应能力。我们公司专注于极细同轴线束生产制造，可针对目标产品提供兼容替代线束方案，帮助客户开展样品开发、国产化替代、第二供应商导入及批量供货。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
