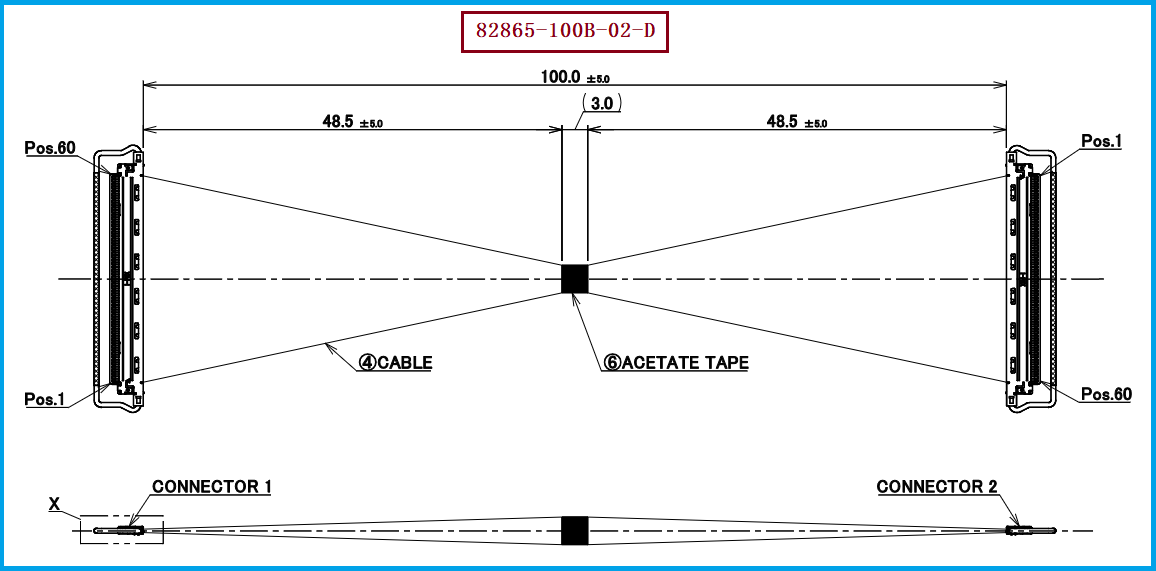

I-PEX 82865-100B-02-D 100mm 长度定制极细同轴线束替代品

一、60PIN高密度极细同轴线束，满足设备小型化连接需求

随着笔记本电脑、AI服务器、工业相机、机器视觉、AR/VR等电子设备不断向轻薄化、高集成化和高速传输方向发展，设备内部需要在有限空间内完成更多信号通道的连接，因此极细同轴线束的线径、芯数、连接器间距以及线位定义越来越受到工程师关注。本次产品宣传对应的极细同轴线束料号为I-PEX 82865-100B-02-D，按照客户提供的规格要求，采用40AWG极细同轴线材，配套60PIN、0.4MM Pitch高密度连接方案。需要说明的是，40AWG属于线材规格，而非连接器型号。CABLINE-CA系列支持Micro-Coaxial Cable AWG36、AWG38、AWG40、AWG42、AWG44等规格，并提供10PIN、12PIN、20PIN、30PIN、40PIN、50PIN、60PIN等多种Pin数配置，能够适配不同设备的信号通道和空间设计需求。

二、极细同轴线有多少种芯数规格可选？7种Pin数覆盖不同应用

对于工程师和采购人员来说，“极细同轴线有多少种芯数规格可选”是进行线束选型时非常实际的问题。根据所提供的CABLINE-CA连接器资料，该系列目前覆盖10PIN、12PIN、20PIN、30PIN、40PIN、50PIN、60PIN共7种Pin数规格，可以根据设备内部信号数量和结构空间选择相应方案。芯数越多，并不意味着产品一定越适合实际应用，工程设计时还需要综合考虑信号类型、差分信号数量、线材规格、线束长度、连接器尺寸以及PCB布局等因素。对于采购人员而言，也不能仅以“60PIN”判断不同供应商的产品是否可以直接替换，因为同样的Pin数仍可能存在不同线径、线长、线序和连接关系。CABLINE-CA采用0.4mm Pitch、水平对插、机械锁扣设计，并具备屏蔽及多点接地结构，适用于空间受限的高密度连接应用。

三、40AWG与60PIN组合，重点关注线径、线长及信号完整性

在60PIN高密度极细同轴线束设计中，40AWG属于比较关键的线材参数。极细线径能够帮助线束适应设备内部紧凑的走线空间，但工程师在进行高速信号设计时，还需要综合关注阻抗、串扰、插入损耗、回损、线束长度以及连接器与PCB之间的整体信号链路。CABLINE-CA系列支持Micro-Coax、Twinax以及Discrete Wire等不同类型线材，其中Micro-Coax支持AWG36至AWG44多个线径规格，同时连接器采用屏蔽及多点接地设计，为高速信号连接提供相应的结构基础。 对于采购人员而言，在询价或替代导入时，建议不要只提供“60PIN极细同轴线”这一笼统要求，而应同时明确40AWG、60PIN、0.4MM Pitch、实际线长、Pin位定义以及两端连接器结构等关键参数，这样才能提高供应商报价和样品验证的一致性。

四、选型和兼容与替代方案参考及建议

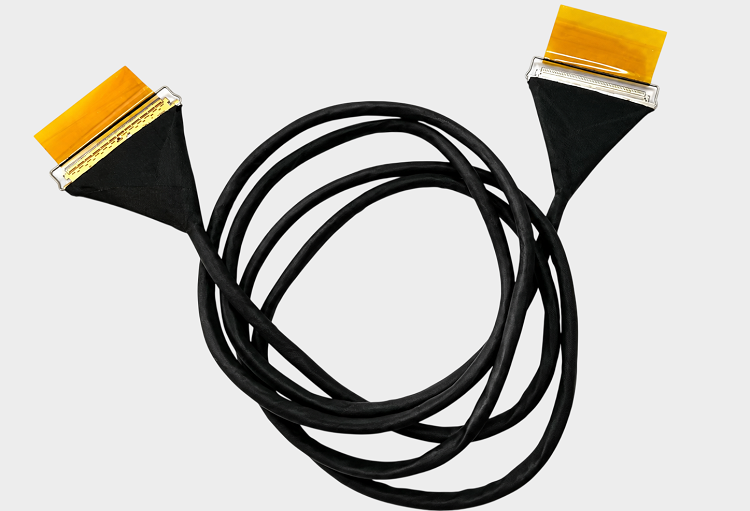

在进行I-PEX 82865-100B-02-D兼容替代时，工程师和采购人员应按照完整产品参数进行逐项确认，包括产品料号、线材规格、Pin数、Pitch、线长、线位定义以及连接器匹配关系等。因此在正式BOM替代、客户承认和批量采购前，应以客户实际目标产品图纸和样品进一步核实，不能仅根据相近料号直接判定为完全相同产品。根据附件连接器资料，CABLINE-CA系列明确提供60PIN Plug Housing 20634-160T-02，同时不同Harness配置还可能对应不同的线位定义，因此替代开发必须确认实际Pin Assignment。 我们公司可提供：I-PEX 82865-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户提供的原装线束、工程图纸、连接器型号、40AWG线材、60PIN/0.4MM Pitch及线位要求进行兼容替代和定制开发，为工程验证、国产化替代、第二供应商导入及批量采购提供线束产品支持。

五、总结

综合来看，I-PEX 82865-100B-02-D可作为本次60PIN极细同轴线束方案的宣传型号，其核心规格关注点包括40AWG极细同轴线材、60PIN连接器以及0.4MM Pitch。从CABLINE-CA系列整体规格来看，产品覆盖10PIN、12PIN、20PIN、30PIN、40PIN、50PIN和60PIN七种Pin数，为不同信号通道数量的电子设备提供了较为完整的规格选择。 对工程师而言，选择极细同轴线束时应重点关注芯数、线径、线长、线序及高速信号性能；对采购人员而言，则应重点确认完整料号、连接器规格和供应商兼容能力。我们公司专注于极细同轴线束生产制造，可提供相应的兼容替代及定制化线束方案，帮助客户针对不同电子设备的空间结构、信号通道和供应链需求进行匹配。

我是【恒大电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
