I-PEX 82146-100B-02-D 200mm 长度定制极细同轴线束替代品

一、60P高密度极细同轴线束，满足紧凑型设备连接需求

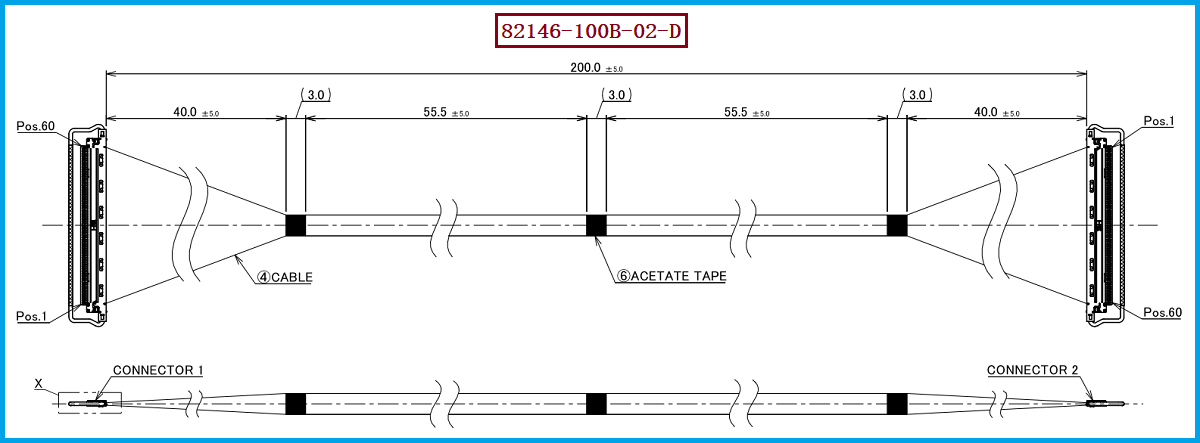

在笔记本电脑、显示设备、工业视觉、AI设备等电子产品内部，随着设备不断向轻薄化、小型化和高性能方向发展，内部信号连接对线束的尺寸、芯数以及传输性能提出了更高要求。I-PEX CABLINE®-CA系列采用0.4mm接触间距和水平对插结构，并提供60Pin等高密度规格。本次介绍的参考产品为极细同轴线束产品料号/型号：I-PEX 82146-100B-02-D，根据工程图，该线束采用60根Micro-Coaxial Cable，线材规格为40AWG、50Ω，整体长度约为200mm，两端采用相应CABLINE-CA连接结构。其中，线材端使用的连接器型号为20634-160T-02，该连接器可适配40AWG极细同轴线材。对于工程师而言，这种60P高密度极细同轴线束能够在有限空间内实现多通道信号连接；对于采购人员而言，明确原参考料号、连接器型号、线径、芯数及长度等信息，有利于进行供应商筛选、样品验证和兼容替代评估。

二、极细同轴线的介电材料通常用什么？材料选择影响阻抗与信号稳定性

极细同轴线虽然整体直径非常小，但内部依然需要通过介电层实现中心导体与屏蔽层之间的绝缘，并对阻抗、信号衰减以及高频传输性能产生重要影响。实际极细同轴线产品中，介电材料通常会根据线径、目标阻抗、传输频率、耐温要求及制造工艺进行选择，常见方案包括PE、发泡PE、FEP等绝缘介电材料。需要注意的是，本次参考的I-PEX 82146-100B-02-D工程图明确了Micro-Coaxial Cable、40AWG、50Ω等要求，但没有明确公开该型号线材介电层的具体材料名称，因此不能仅依据工程图将某一种材料认定为该产品的原材料。对于替代线束的工程开发，更重要的是围绕“介电材料—线缆结构—特性阻抗—高频信号性能”进行匹配，并结合实际样品进行阻抗、衰减、绝缘及可靠性验证。对于采购人员而言，也建议在询价和供应商导入阶段，不仅确认“40AWG”这一参数，还应进一步确认线材结构及相关测试数据，从而降低因线材材料和结构差异导致的兼容风险。

三、20634-160T-02连接器与40AWG极细同轴线材的匹配是选型重点

极细同轴线束的兼容替代不能只看线束外观和芯数，连接器、线材规格、Pin Assignment、端接方式以及整体尺寸都需要同步确认。本产品使用的线材端连接器型号为20634-160T-02，属于CABLINE-CA 60Pin Plug Housing；与其配套的极细同轴线材规格为40AWG。根据I-PEX CABLINE-CA系列产品资料，该系列采用0.4mm Pitch、水平对插结构，并支持Micro-Coaxial Cable，包括AWG40规格，同时提供10Pin至60Pin等多种规格。对于工程师进行设计替代时，应重点核对60P接口、40AWG线材、50Ω阻抗、线束长度、两端连接器结构及Pin Assignment等关键参数；对于采购人员，则建议以I-PEX 82146-100B-02-D + 20634-160T-02 + 40AWG作为询价、打样和供应商技术确认的基础信息，而不是单纯以“60P极细同轴线束”作为采购条件。

四、选型和兼容与替代方案参考及建议

针对以I-PEX 82146-100B-02-D为参考型号的应用需求，我司可提供：I-PEX 82146-100B-02-D兼容替代线束方案。在实际选型过程中，建议工程师首先确认原设备连接器接口、60Pin数量、40AWG线材规格、50Ω阻抗、线束长度及Pin Assignment，再结合设备内部空间确认线束弯折、走线及固定方式；采购人员则可以将82146-100B-02-D、20634-160T-02、40AWG、60P等作为供应商询价和样品确认的核心条件。对于原厂产品交期、采购成本、供应链单一或需要增加第二供应商的项目，我司可以根据客户提供的样品、工程图或具体技术要求进行对应开发，在连接器匹配、线材选型、端接加工、线序及尺寸等方面进行针对性确认。需要强调的是，兼容替代并不是简单复制原产品外观，而是需要对极细同轴线的材料、结构、阻抗、屏蔽、端接工艺及批量一致性进行综合验证，以满足实际设备的装配和信号传输需求。

五、总结

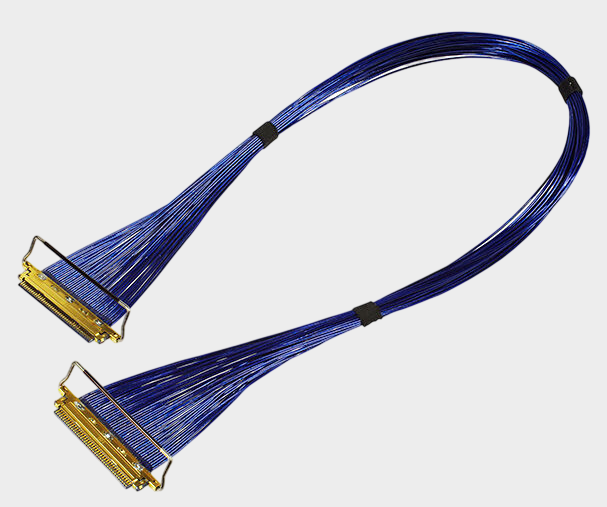

综合来看，I-PEX 82146-100B-02-D是一款以CABLINE-CA系列连接结构为基础的60P极细同轴线束参考产品，其核心规格包括60P、40AWG Micro-Coaxial Cable、50Ω以及约200mm线束长度，线材端使用的连接器型号为20634-160T-02，适配40AWG极细同轴线材。对于需要进行产品开发、工程验证、供应商替换或批量采购的客户，建议从连接器、线材、阻抗、线序、长度及机械尺寸等多个维度进行综合确认。我司专注于极细同轴线束的生产制造，可围绕客户实际应用需求提供I-PEX 82146-100B-02-D兼容替代线束方案，帮助客户在满足设备连接和使用要求的基础上，实现极细同轴线束的样品开发、兼容验证及批量供应。
