I-PEX 82866-100B-02-D 300mm 长度定制极细同轴线束替代品

一、60P高密度结构，面向小型化设备的精密信号连接

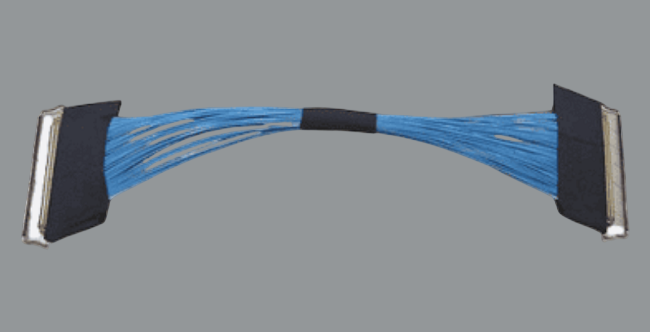

在高密度电子设备不断向“小型化、轻量化、高速化”发展的背景下，内部线束已经不再只是简单承担电气连接功能，而是逐渐成为影响设备空间布局、信号传输和整体可靠性的关键部件。本次介绍的 I-PEX 82866-100B-02-D，属于 CABLINE®-CA 60P 极细同轴线束方案，采用 40AWG Micro-Coaxial Cable（极细同轴线），配套 CABLINE-CA Plug Housing 20634-160T-02，适用于对连接密度、空间尺寸及高速信号传输有要求的设备内部连接场景。I-PEX 官方资料显示，CABLINE-CA 采用 0.4 mm Contact Pitch、水平对插结构、1.0±0.1 mm 插合高度，可提供10～60 Pin多种规格，其中60 Pin适用于高密度连接。 对工程师而言，82866-100B-02-D值得关注的不仅是“60P”这一数字，更在于40AWG极细同轴线与高密度连接器组合后，可以在有限的设备内部空间中完成多通道信号传输；对于采购人员而言，则需要同时确认Pin数量、线径、线长、连接器型号、Pin Assignment以及端部加工等关键参数，避免仅按照外观或“同规格线材”进行简单替换。

二、为什么医疗内窥镜要用极细同轴线？——尺寸、柔性与图像信号之间的工程平衡

医疗内窥镜内部通常需要在非常有限的空间内完成摄像、信号传输及其他功能模块之间的连接，因此线束既要尽可能小，又要能够稳定传输图像信号。公开的医疗成像资料显示，微型摄像模组可以通过 Micro-Coaxial Cable 将图像信号传输至后端ISP，同时利用微型化结构帮助实现更小尺寸的内窥镜；相关产品资料也将 Micro-Coaxial Cable 用于医疗内窥镜及工业内窥镜的紧凑型摄像模组。 从工程角度看，极细同轴线的价值主要体现在“小尺寸、高密度、信号完整性与柔性布线之间的平衡”：相比普通多芯线束，同轴结构能够将信号导体与屏蔽结构集成在更紧凑的单通道结构中，有利于在狭小空间进行布线；而医疗内窥镜在实际使用过程中又存在弯曲、转向等机械要求，因此线缆的柔性同样重要。 需要特别说明的是，医疗设备应用并不意味着82866-100B-02-D本身已经取得某项医疗器械认证或可以直接用于人体医疗设备；具体医疗应用还需要根据整机设计、材料、生物相容性、灭菌方式、寿命、可靠性及相关法规进行独立验证。因此，对于医疗内窥镜研发人员，更合理的思路是将极细同轴线作为解决微型化、高密度信号连接问题的一种技术路线，再结合具体医疗产品要求进行选型和验证。

三、工程师与采购人员如何选型？——重点核对40AWG、60P、连接器及线束尺寸

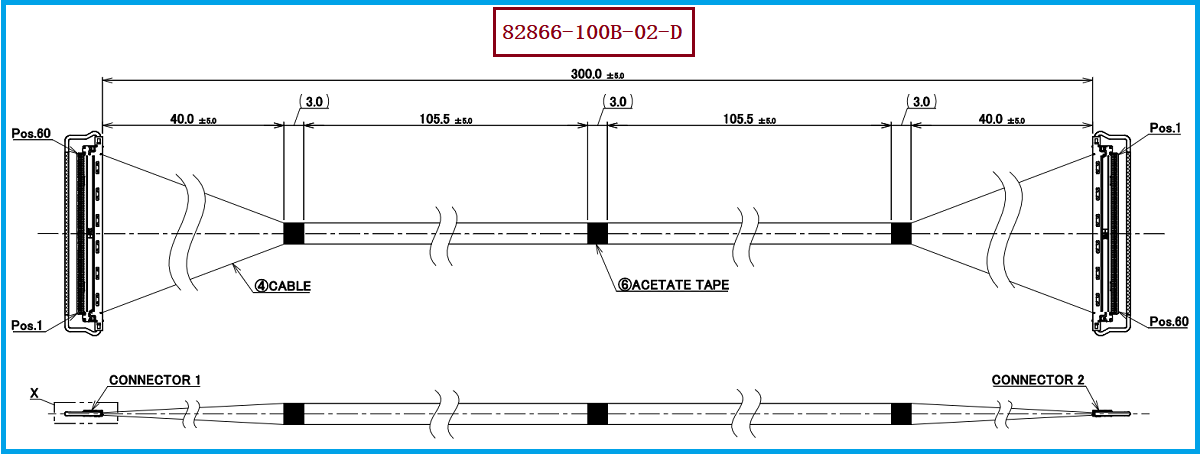

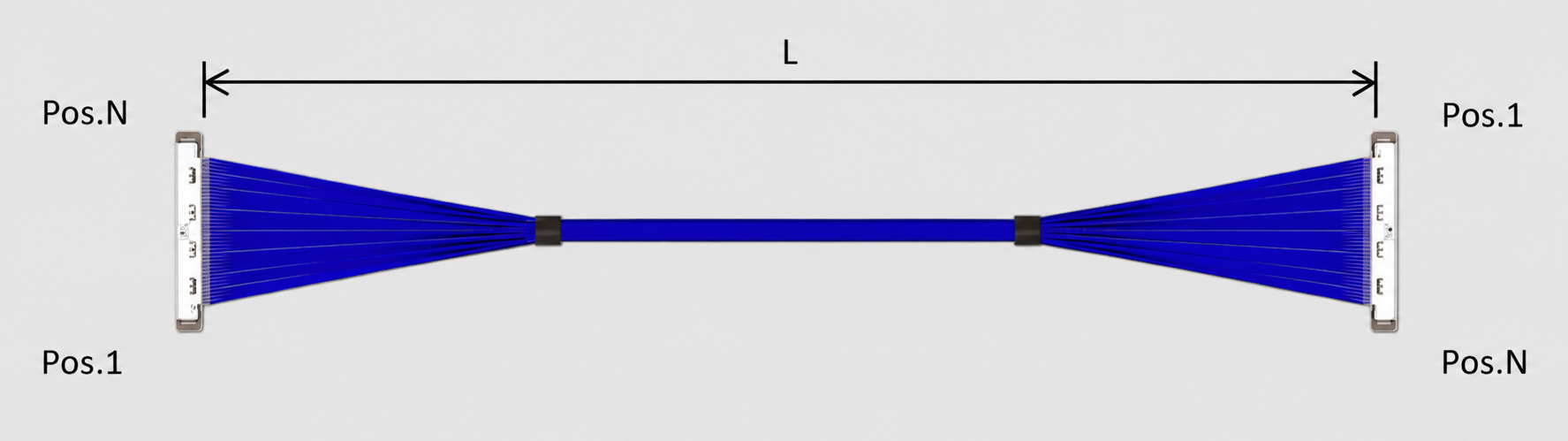

对于 I-PEX 82866-100B-02-D 的兼容替代，建议工程师和采购人员在询价、打样和量产导入阶段重点核对“连接器+线材+线序+长度+端部工艺”这一完整组合，而不是只确认线材规格。根据I-PEX官方CABLINE-CA资料，该系列支持AWG36、AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable规格，AWG40的额定电流为0.3 A/contact，并提供60 Pin版本；你本次对应的线束使用 40AWG，配套连接器端的 Plug Housing型号为20634-160T-02。 你提供的82866工程图对应的是 60P、40AWG Micro-Coaxial Cable 线束方案，线束总长度约为 300.0±5.0 mm；图纸同时涉及Housing Assembly、Shell、Pull Bar、UV Glue Bonding以及Acetate Tape等装配结构，因此在开发替代品时，应将端部成型、固定位置和线序作为关键尺寸与工艺项目进行验证，而不能仅采购一条“60芯40AWG线”后直接装配。 选型和兼容与替代方案参考及建议： 如果设备原设计采用CABLINE-CA 60P结构，建议优先以 60P + 40AWG + 82866-100B-02-D对应尺寸/线序 + 20634-160T-02配套结构作为替代开发基准；同时核对PCB端配对连接器、Pin Assignment、插合方向、线束长度及实际安装空间。I-PEX官方资料列出的CABLINE-CA 60P相关标准连接器包括20633-260T-01S Plug Cable Assembly、20634-160T-02 Plug Housing、2764-0601-002 Plug Shell A、2766-0601 Plug Pull Bar以及20525-060E-02 Receptacle，可作为工程师进行BOM核对和兼容性确认时的参考。 我们公司可提供：I-PEX 82866-100B-02-D兼容替代线束方案，可围绕40AWG极细同轴线、60P连接器端结构及客户实际安装尺寸进行替代线束开发与制造，为研发验证、样品试制及批量采购提供线束解决方案。

四、从样品验证到批量采购：替代线束更应关注“整体性能匹配”

对于工程师而言，真正意义上的兼容替代并不是“型号看起来一样”，而是需要经过机械尺寸、连接器匹配、线序、电气性能及装配可靠性等环节验证；对于采购人员而言，则需要关注供应稳定性、打样响应、规格一致性以及量产过程中的品质控制。I-PEX CABLINE-CA本身定位于高速、小型化的极细同轴连接方案，官方资料给出的参考传输能力最高可达32 Gbps/Lane PAM4，同时具备机械锁扣、0.4 mm Pitch及水平对插等结构特点。 因此，在替代 82866-100B-02-D 时，建议按照“图纸尺寸确认→连接器匹配→40AWG线材确认→Pin Assignment确认→样品制作→整机装配验证→电气/信号测试→小批量验证→量产导入”的工程流程推进。特别是在高速信号或高密度设备中，线束长度、阻抗、端接质量以及连接器装配状态都会影响最终应用效果，因此替代产品应以客户实际设备的验证结果作为最终导入依据。对于需要寻找原厂同规格线束替代供应商的客户，我们可针对 I-PEX 82866-100B-02-D 提供极细同轴线束兼容替代制造服务，并根据客户的图纸、样品、连接器要求及应用环境进行对应开发。

五，总结

I-PEX 82866-100B-02-D 是一款以 60P高密度连接、40AWG极细同轴线及CABLINE-CA系列连接器结构为核心的微型线束方案。对于追求设备小型化、高密度布线及稳定信号连接的研发工程师而言，其核心价值在于有限空间内实现多通道精密信号连接；对于采购人员而言，则应重点关注连接器型号、40AWG线材、60P规格、线束长度、线序及端部工艺等关键参数。我们公司可提供 I-PEX 82866-100B-02-D兼容替代线束方案，面向客户研发打样、替代选型及批量采购需求，提供极细同轴线束产品的定制化制造与配套服务。
