I-PEX 82986-100B-01-D 100mm 长度定制极细同轴线束替代品

一、60Pin高密度连接，满足小型化设备内部布线需求

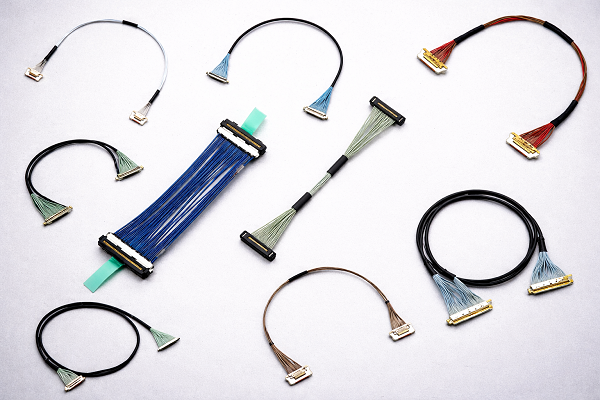

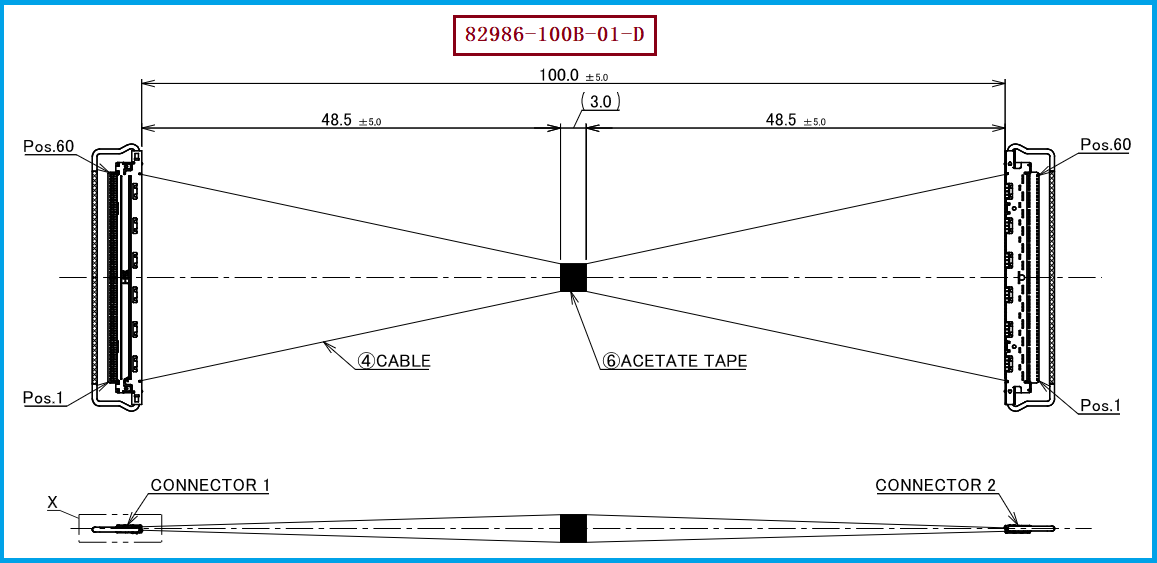

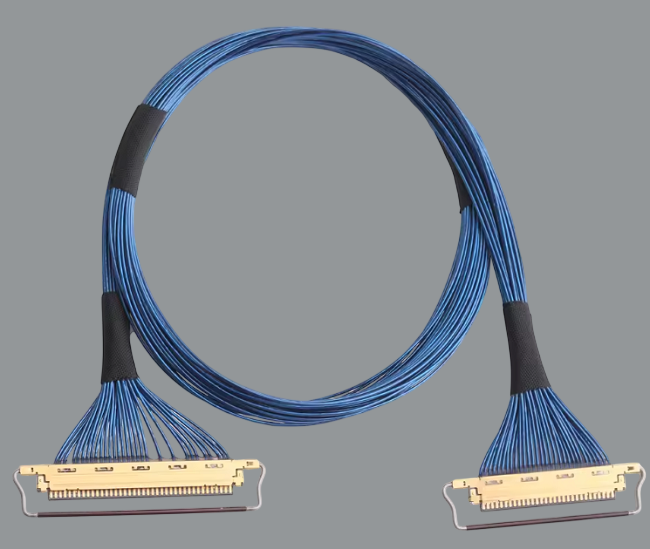

随着高速电子设备不断向小型化、高密度方向发展，设备内部对于线束的空间占用、信号传输性能以及连接可靠性提出了更高要求。I-PEX 82986-100B-01-D是一款CABLINE®-CA系列60Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，线长为100mm，属于1-1结构，适合对内部连接空间及高速信号传输有要求的电子设备应用。该产品配套的线材端连接器型号为20634-160T-02，属于CABLINE-CA系列60Pin Plug Housing。该系列连接器采用0.4mm间距、水平对插结构，插合高度约为1.0±0.1mm，同时采用机械锁扣设计，并结合屏蔽及多点接地结构，有利于在有限PCB空间内实现高密度连接。对于工程师而言，82986-100B-01-D的60Pin、0.4mm Pitch、40AWG以及100mm线长，是进行原型号匹配和替代开发时需要重点确认的基础参数。

二、极细同轴线常见的阻抗值是多少？40AWG不能单独代表高速性能

在极细同轴线束选型过程中，特性阻抗是工程师需要重点关注的电气参数之一。实际极细同轴线的阻抗并不是由AWG线径单独决定，而是与中心导体尺寸、绝缘层材料及厚度、屏蔽结构等因素共同相关。工程应用中可以看到45Ω、50Ω等单端阻抗设计；而应用于高速差分信号链路时，还需要结合整个系统的差分阻抗要求进行匹配。对于CABLINE-CA系列，相关产品资料中的高速测试条件采用了AWG #40、45Ω、100mm Micro-Coaxial Cable进行参考测试。因此，对于本次I-PEX 82986-100B-01-D替代方案而言，不能简单认为“同样是40AWG就一定能够直接替代”，还需要进一步确认阻抗、Insertion Loss、Return Loss、Crosstalk以及实际高速信号传输条件。工程师在进行替代选型时，应将线材、连接器和整条高速链路作为一个完整系统进行验证，以降低因阻抗不匹配而产生信号反射、串扰或传输性能下降的风险。

三、I-PEX 82986-100B-01-D规格解析，方便工程与采购建立替代基准

从产品规格匹配角度来看，I-PEX 82986-100B-01-D可以作为本项目极细同轴线束替代开发的重要规格基准，其核心参数包括60Pin、0.4mm Pitch、40AWG Micro-Coaxial Cable、100mm线长以及1-1端接结构，配套线材端连接器型号为20634-160T-02。对于工程师来说，进行兼容替代时，应重点核对连接器Pin数及排列方式、PCB端配合关系、线材规格、线长、线序、装配方向以及机械锁扣结构；对于采购人员来说，则可以进一步从样品交期、批量供应能力、生产一致性、成本以及第二供应商导入等方面进行评估。尤其需要注意的是，极细同轴线束的“兼容”不能只理解为连接器能够插入，还需要同时满足机械尺寸、电气参数以及实际设备中的信号传输要求。因此，以I-PEX 82986-100B-01-D + 20634-160T-02 + 40AWG作为完整规格组合进行替代评估，比单独按照某一个料号或线径进行采购更加合理。

四、选型和兼容与替代方案参考及建议

对于正在使用I-PEX 82986-100B-01-D的项目，如果工程团队希望寻找兼容替代线束或建立第二供应来源，建议优先按照原产品的60Pin、0.4mm间距、40AWG、100mm、1-1结构以及20634-160T-02连接器进行规格确认，再根据实际设备的PCB布局、线束走向和高速信号要求进行样品验证。如果项目对高速信号性能要求较高，还应进一步进行阻抗、插入损耗、回波损耗、串扰及信号完整性等测试，而不能只进行外观和尺寸确认。对于采购人员而言，如果原型号存在交期、采购成本、供应稳定性或供应商单一等问题，可以将该型号作为基准型号开展国产替代或第二供应商开发。我们公司可提供：I-PEX 82986-100B-01-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户提供的原样品、产品规格及实际应用需求，对线长、AWG、Pin数、线序、端接结构及连接器等参数进行匹配开发，为工程师提供样品验证及替代开发支持，也为采购人员提供更加灵活的供应链选择。

五、总结

对于电子设备制造商而言，极细同轴线束的替代开发最终不仅要解决“能不能连接”的问题，还需要解决“能不能稳定生产、能不能满足长期使用以及能不能持续供应”的问题。因此，从I-PEX 82986-100B-01-D开展兼容替代时，可以按照原型号规格建立样品—测试—验证—量产的开发流程，先确认40AWG线材、60Pin连接结构、100mm线长、20634-160T-02连接器及1-1端接方式，再结合具体项目进行机械装配及高速信号验证。我们公司可围绕极细同轴线束产品开展生产制造和兼容替代开发，为需要寻找原厂替代、国产替代、第二供应商以及定制化线束方案的客户提供支持。总体而言，I-PEX 82986-100B-01-D的选型重点不仅在于60Pin和40AWG，更应综合考虑连接器匹配、阻抗控制、线材结构、线长、线序、机械尺寸以及高速信号完整性；通过完整的规格确认和样品验证，可以为工程项目后续批量导入建立更加明确的技术和采购依据。
