I-PEX 82878-100B-02-D 200mm 长度定制极细同轴线束替代品

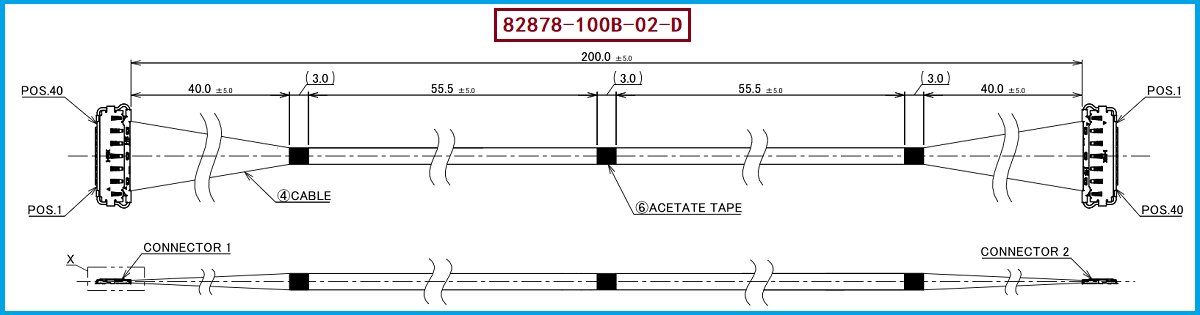

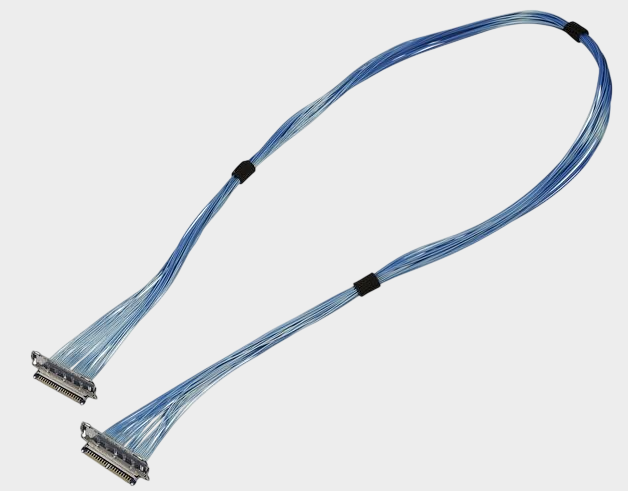

一、I-PEX 82878-100B-02-D极细同轴线束产品介绍

在笔记本电脑、显示设备、工业相机、精密电子设备等内部空间受限的产品中，极细同轴线束能够在有限空间内实现高密度信号连接。I-PEX 82878-100B-02-D是一款40Pin极细同轴线束，产品长度为200mm，采用46AWG Micro-Coaxial极细同轴线，线序为1-N Wiring，适用于对小型化、高密度连接及高速信号传输有要求的电子设备。其配套CABLINE-CX II系列连接器采用0.25mm Contact Pitch、水平连接结构，并结合机械锁扣及EMI屏蔽结构，在降低连接空间占用的同时兼顾信号连接的稳定性。对于工程师而言，40Pin、46AWG、200mm以及1-N线序是进行结构设计、线束布局和信号链路设计时需要重点确认的参数；对于采购人员而言，则需要在询价和替代采购过程中同时确认线材规格、连接器型号、长度及线序，避免仅按照外观或Pin数进行替换。

二、极细同轴线能用在高压环境中吗？

“极细同轴线能不能用于高压环境”是工程选型中容易产生误解的问题。需要注意的是，耐压测试电压并不等于产品长期允许工作的电压。根据本产品相关资料，82878-100B-02-D对应的线束电气参数包括额定电压30V、耐电压AC 100V，其中AC 100V属于规定条件下的耐压测试指标，用于考察绝缘系统在测试电压下是否发生击穿等异常情况，并不能理解为线束可以长期在100V AC环境下正常工作。因此，如果项目属于高压电源、高压驱动或其他高压应用，工程师需要进一步结合实际工作电压、工作电流、绝缘结构、温升、爬电距离及连接器耐压能力进行综合验证。也就是说，极细同轴线并不是以“能否承受高压”作为单一判断标准，而应根据具体线材和连接器的电气规格确定适用范围；对于82878-100B-02-D，应按照其规定的额定电压及相关测试条件进行产品选型，不能简单将耐压测试值作为长期工作条件。

三、46AWG极细同轴线与40Pin连接器的配合特点

对于工程师和采购人员来说，46AWG极细同轴线+40Pin连接器是该产品进行兼容替代时需要重点关注的组合。82878-100B-02-D采用46AWG Micro-Coaxial线材，长度为200mm，并通过40Pin CABLINE-CX II连接体系实现高密度连接。相关连接器资料显示，该系列具有0.25mm接触间距、机械锁扣、EMI屏蔽罩等特点，连接器参考传输能力覆盖高速数字信号应用场景，同时支持通过屏蔽结构形成相应的EMI接地路径。需要特别说明的是，本次需求中指定的线材端连接器型号为20497-040T-01，因此实际项目采购及替代开发时，应以客户BOM、原产品实物及对应连接器图纸为最终确认依据。对于极细同轴线束而言，连接器Pin数、端子排列、线序、线径、阻抗、长度以及屏蔽结构之间存在关联，任何一个参数发生变化，都可能影响最终装配和信号传输，因此不建议仅通过“40Pin相同”来判断两个线束产品完全兼容。

四、选型和兼容与替代方案参考及建议

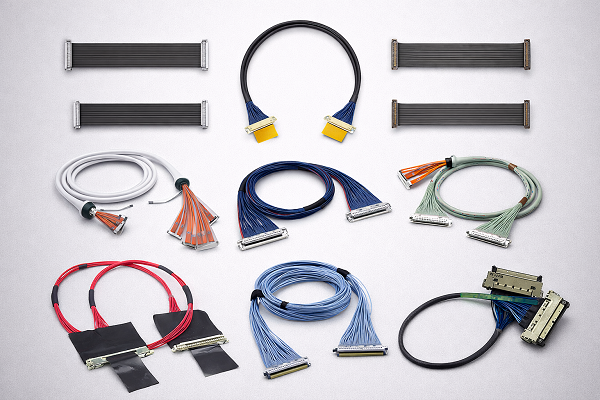

在寻找I-PEX 82878-100B-02-D兼容替代方案时，建议工程和采购人员按照“连接器—线材—线序—长度—电气性能—装配结构”的顺序进行核对。首先确认是否为40Pin连接结构以及客户实际指定的20497-040T-01连接器型号；其次确认采用46AWG极细同轴线，线束长度为200mm，并确认1-N Wiring线序关系；随后再结合实际设备确认阻抗、信号速率、EMI屏蔽、耐压及工作电压等要求。如果是原有设备维修、停产替代、国产化替代或第二供应商导入，还需要进一步确认端部尺寸、胶带固定方式、线束成型方式及连接器装配空间。我们公司可提供：I-PEX 82878-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户提供的原型号、图纸、样品及实际应用需求，对40Pin、46AWG、200mm等关键规格进行对应开发，为工程样品验证、产品替代及批量采购提供极细同轴线束制造支持。

五、总结

综合来看，I-PEX 82878-100B-02-D的核心规格包括40Pin、46AWG、200mm、1-N Wiring，属于面向高密度电子设备内部连接的极细同轴线束产品。对于工程师而言，选型时不仅需要关注线束尺寸和Pin数，还需要重点确认线序、连接器结构、阻抗、EMI屏蔽以及实际信号传输要求；对于采购人员而言，则需要重点核实产品料号、连接器型号、线材规格和长度，并通过样品装配及性能测试确认替代产品是否满足实际项目要求。同时，在涉及高压环境的应用中，应严格区分额定工作电压与耐压测试电压，不能将AC 100V耐压测试指标直接理解为100V长期工作能力。对于需要寻找国产化、第二供应商或原型号替代方案的客户，我们公司可围绕I-PEX 82878-100B-02-D开展兼容替代极细同轴线束的生产制造与样品验证，为工程开发和采购供应提供相应的线束解决方案。
