I-PEX 82439-100B-02-D 300mm 长度定制极细同轴线束替代品

一、40Pin高密度设计，满足小型化设备对极细高速线束的需求

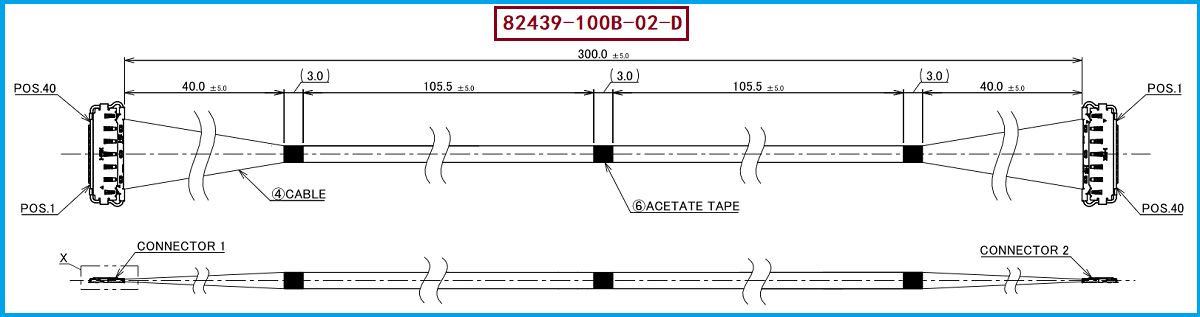

在笔记本电脑、平板电脑、显示设备、消费电子以及其他空间受限的高速电子设备中，连接器与线束往往同时面临“更小体积、更高信号密度、更严格EMI控制”的设计要求。I-PEX CABLINE-CX II系列正是面向此类应用的微型同轴连接方案，其中I-PEX 82439-100B-02-D属于40Pin极细同轴线束产品，采用46AWG Micro-Coaxial微型同轴线材，线束长度为300.0±5.0mm，线位定义为1-N，即两端信号采用反向对应方式进行连接。其配套的CABLINE-CX II连接器采用0.25mm接点间距、水平配接和机械锁扣结构，在有限的PCB空间内实现高密度信号连接。I-PEX官方资料也明确将82439-100B-02-D列为40Pin、46AWG、300mm、1-N的ZenShield type极细同轴线束。

二、极细同轴线屏蔽编织密度是什么？为什么工程师需要关注

对于极细同轴线束而言，屏蔽层并不只是“有没有屏蔽”的简单问题，屏蔽编织密度也是工程选型时值得关注的参数。所谓屏蔽编织密度，通常是指金属编织屏蔽层中金属丝相互交织形成覆盖结构的紧密程度，它会影响屏蔽层对外部电磁干扰的抑制能力以及信号之间的抗串扰表现。对于高速微同轴线束，工程师在关注阻抗、插损、串扰等高速信号指标的同时，也需要关注屏蔽结构是否能够与连接器的EMI结构形成连续的屏蔽路径。CABLINE-CX II平台采用屏蔽及多点接地设计，I-PEX资料所描述的EMI路径包括微同轴线屏蔽层、Ground Bar、Plug Shell、Cover Shell、Receptacle Shell直至PCB Ground；因此，实际项目中不能只看单独的“屏蔽编织密度”，还应综合考察线材屏蔽结构、接地方式、连接器屏蔽结构以及整机PCB布局。需要特别说明的是，82439-100B-02-D的公开产品资料并未给出一个具体的“屏蔽编织密度百分比”数值，因此不宜自行填写具体百分比作为该型号的官方参数。

三、I-PEX 82439-100B-02-D兼容替代，重点关注线径、线序与连接器匹配

对于工程师和采购人员而言，进行极细同轴线束替代时，不能只根据“40Pin、300mm”进行简单替换，而应重点核对线材规格、特性阻抗、线位定义、长度公差、连接器型号以及端部加工结构。I-PEX 82439-100B-02-D采用46AWG微型同轴线，长度300.0±5.0mm，线位定义为1-N，因此替代产品需要保持相同的关键接口逻辑和装配尺寸，尤其需要确认两端Pin位的反向对应关系，避免出现线序一致但实际信号映射错误的问题。

四、选型和兼容与替代方案参考及建议

针对需要进行国产化、第二供应商开发、停产替代或成本优化的项目，我司可根据原线束的结构及电气要求进行极细同轴线束的兼容替代开发。我们公司可提供：I-PEX 82439-100B-02-D兼容替代线束方案，可围绕40Pin、46AWG、300mm、1-N线位定义以及对应CABLINE-CX II接口结构进行样品开发和规格匹配。对于工程师而言，建议在替代验证阶段重点确认连接器插合尺寸、Pin位定义、线材外径、阻抗、屏蔽结构、端部成型及整机高速信号表现；对于采购人员，则可以根据原型号的BOM、图纸、样品及实际使用需求，对长度、线材规格、连接器型号、加工方式及批量一致性进行逐项确认。需要强调的是，I-PEX官方资料将82439-100B-02-D定义为40Pin、46AWG、300mm、1-N的ZenShield type产品，因此兼容替代应以实际图纸和样品验证为依据，而不是仅凭料号名称进行替换。

五，总结

 I-PEX 82439-100B-02-D是一款40Pin、46AWG、300mm、1-N线位定义的CABLINE-CX II极细同轴线束，适合对连接密度、结构高度及EMI控制具有较高要求的电子设备应用。对于此类产品的替代开发，真正需要关注的不只是线束长度和Pin数，还包括微同轴线材规格、阻抗、线序、连接器匹配、屏蔽结构以及整机高速信号完整性。我司可根据客户原厂样品、图纸及技术要求，为I-PEX 82439-100B-02-D提供兼容替代极细同轴线束方案，帮助工程和采购团队开展样品验证、第二供应商导入及批量采购评估。
