I-PEX 83005-100B-01-D 200mm 长度定制极细同轴线束替代品

一，40P高密度设计，面向小型化高速设备的极细同轴线束方案

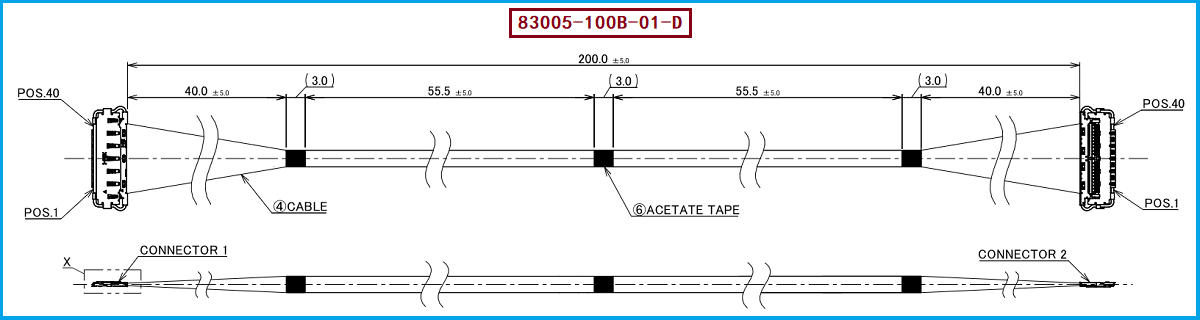

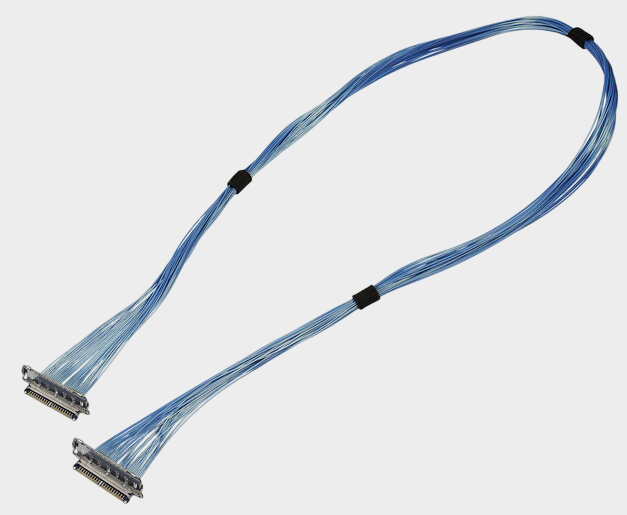

针对小型化、高密度电子设备内部信号连接需求，我公司可提供与 I-PEX 83005-100B-01-D 对应的极细同轴线束兼容替代方案。该型号属于 CABLINE®-CX II With Cover 40Pin 线束体系，采用40Pin结构，图纸对应线束长度为约200 mm，线序为1-1，线材为 MICRO-COAXIAL AWG #46、50Ω。其配套线材端连接器的关键型号为 20974-040T-01，该连接器为40Pin Plug Housing，适配的极细同轴线规格包含 46AWG。I-PEX官方资料显示，CABLINE-CX II With Cover采用0.25 mm接触间距、水平插拔、机械锁扣及EMI屏蔽设计，面向空间受限的高速信号连接场景。

二，极细同轴可以用于充电线吗？关键在于“传输信号”还是“承载电流”

很多工程师和采购人员在选型时会提出一个实际问题：极细同轴可以用于充电线吗？ 从工程应用角度看，不能简单把“极细同轴”理解为普通充电电源线。极细同轴线的核心优势是利用同轴结构实现高速信号传输和屏蔽，而不是承担较大的电源电流。以本方案涉及的 46AWG 为例，I-PEX CABLINE-CX II With Cover资料给出的额定电流为 0.1 A/contact（40Pin条件）；同时官方资料将其应用方向定位于USB 3.1 Gen1、V-by-One HS、HDMI、eDP、MIPI等高速信号连接。也就是说，如果所谓“充电线”只是设备内部同时存在的低电流供电需求，需要根据实际电流、电压、温升、线缆结构和连接器额定值进行独立核算；如果需求是手机、笔记本等设备的高功率充电，则不能因为极细同轴具备高速传输能力，就直接将其当作高电流充电线使用。对于工程师而言，更合理的思路是把极细同轴用于高速信号通道，把供电通道按照实际电流需求进行专门设计。

三，选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 83005-100B-01-D 替代产品的工程师及采购人员，建议首先确认四个核心条件：40Pin连接器系统、46AWG极细同轴线、约200 mm线束长度以及1-1 Pin对应关系；其次核对设备端所使用的连接器体系，其中本型号线材端连接器涉及 20974-040T-01，其对应的CABLINE-CX II With Cover 40Pin组件还包括Plug Shell、Lock Bar及Receptacle等配套结构。I-PEX官方页面同时列出了83004、83005、83006三个1-1线序评估线束，分别对应100 mm、200 mm、300 mm，而83005正是其中的200 mm型号，因此在替代开发时，除了料号匹配，还应重点确认实际装配空间、线长公差、Pin定义、线材阻抗、端接工艺以及整机高速信号完整性。 我们公司可提供：83005-100B-01-D兼容替代线束方案，可围绕40P、46AWG、对应连接器及客户实际长度和线序需求进行极细同轴线束的定制制造，为工程验证、样品打样及批量采购提供对应的线束产品方案。

四，从工程验证到批量采购，关注线束本身更要关注系统匹配

对于采购人员而言，选择极细同轴线束替代产品不能只看“Pin数相同、长度相同”就判定兼容；对于工程师而言，也不能只确认连接器能够插入，还需要进一步确认线材规格、阻抗、端接质量、屏蔽连续性以及高速信号性能。I-PEX官方资料显示，CABLINE-CX II With Cover的参考传输速度为5 Gbps/lane NRZ，工作温度范围为-40℃～+85℃，40Pin产品采用0.25 mm Contact Pitch，并通过屏蔽结构和多点接地设计改善高速信号环境。 因此，在实际替代项目中，建议按照“连接器匹配—线材规格—线序确认—长度确认—样品测试—整机验证—批量导入”的思路推进，而不是单纯依据外观进行替换。我公司可针对 I-PEX 83005-100B-01-D 提供相应的极细同轴线束兼容替代制造服务，帮助客户根据实际设备结构和电气要求进行产品匹配。

五，总结

I-PEX 83005-100B-01-D 是一款40Pin、约200 mm、1-1线序的极细同轴线束方案，其线材端配套 20974-040T-01，并适配 46AWG 极细同轴线。对于“极细同轴可以用于充电线吗”这一问题，更准确的理解是：极细同轴主要优势在高速信号传输，并不等同于高电流充电线；实际能否承担供电功能，需要依据具体电流及系统设计进行工程验证。对于需要寻找对应替代产品的客户，我公司可提供 83005-100B-01-D兼容替代线束方案，面向工程师和采购人员提供从规格匹配、样品验证到批量制造的极细同轴线束产品支持。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
