I-PEX 83006-100B-01-D 300mm 长度定制极细同轴线束替代品

一，40P、46AWG、300mm：83006-100B-01-D极细同轴线束产品介绍

I-PEX 83006-100B-01-D 是一款40Pin极细同轴线束，采用 40根MICRO-COAXIAL AWG #46、50Ω 极细同轴线，线束长度为 300.0±5.0mm，采用1-1线序，即两端Pin位对应连接。该产品线材端使用的连接器型号为 20974-040T-01，配套结构还包括Shell A、Lock Bar Assembly等组件，相关板端连接器型号为20976-040E-01，完整Plug Cable Assembly对应20977-040T-01。对于笔记本电脑、工业设备、工业相机、AI边缘设备及高密度精密电子模块等应用而言，这类极细同轴线束能够在有限安装空间内实现多通道信号连接。对于工程师和采购人员来说，进行同类产品选型或国产替代时，应重点核对Pin数、线材AWG、特性阻抗、线束长度、线序以及连接器型号，不能仅根据外观尺寸判断是否能够直接替换。

二，极细同轴线束能耐多少伏电压？额定电压和耐压测试要区分

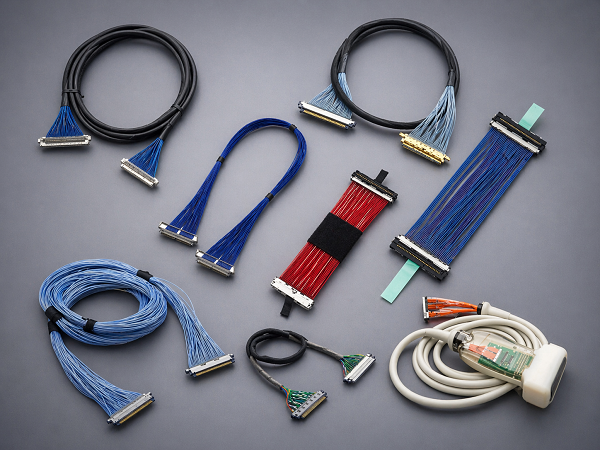

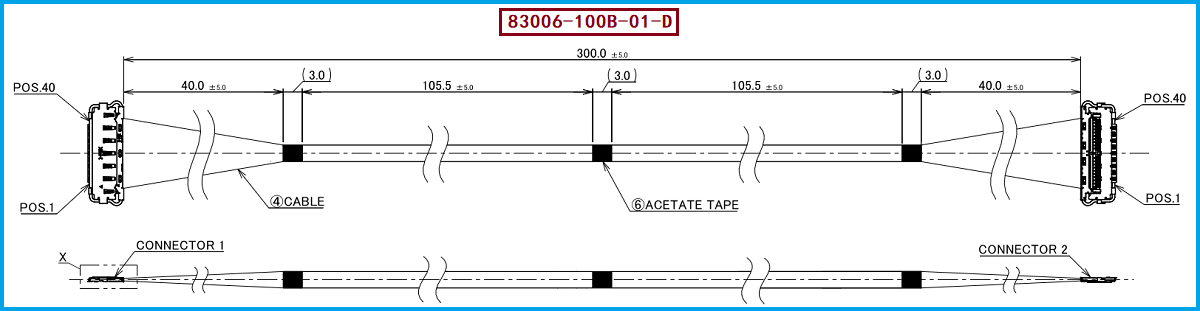

在极细同轴线束选型过程中，“极细同轴线束能耐多少伏电压？”是工程人员经常关注的问题。针对83006-100B-01-D，其工程图明确标注额定电压为30V，同时规定耐电压为AC 100V，漏电流最大2.0mA，绝缘电阻为50MΩ以上，测试条件为DC 100V；因此，工程设计时必须区分“额定工作电压”和“耐压测试电压”。AC 100V属于产品电气安全方面的耐压测试条件，并不意味着该极细同轴线束可以长期在100V工作电压下运行，正常应用应以规定的30V额定电压作为重要选型依据。同时，附件连接器资料显示，40Pin、AWG46条件下的电流规格为0.1A/contact，因此如果实际应用同时涉及供电和信号传输，还需要结合工作电流、温升及整机电气设计进行验证。

三，46AWG极细同轴线与高速信号连接：工程选型不能只看电压

对于I-PEX 83006-100B-01-D这类产品，46AWG极细同轴线的核心应用价值并不是承担大功率供电，而是满足高密度、多通道信号连接需求。附件中的CABLINE-CX II With Cover资料显示，该连接器采用0.25mm Contact Pitch、水平插拔结构、机械锁扣及EMI屏蔽结构，并给出了5Gbps/lane NRZ的传输参考，同时列出了USB 3.1 Gen1、V-by-One HS、HDMI、eDP及MIPI等高速应用参考。对于工程师而言，在使用83006-100B-01-D进行高速信号传输设计时，应同时关注线材的50Ω特性阻抗、连接器匹配、线序、长度及屏蔽结构，而不是仅关注“46AWG有多细”或“能承受多少伏”。对于采购人员而言，这些参数也可以作为供应商询价、样品承认以及替代料导入时的重要规格核对项目。

四，选型和兼容与替代方案参考及建议

如果客户现有设备采用I-PEX 83006-100B-01-D，在寻找兼容或替代产品时，建议以“40Pin＋46AWG＋50Ω＋300mm＋1-1线序＋20974-040T-01连接器”作为基础匹配条件，并进一步核对连接器机械尺寸、锁扣结构、装配方向以及设备内部走线空间。附件资料中的同系列评估线束包括100mm、200mm和300mm不同长度版本，其中83006-100B-01-D对应300mm规格，因此实际替代时不能简单以其他长度型号代替，应根据设备实际安装尺寸进行确认。同时，CABLINE-CX II With Cover采用屏蔽盖及多点接地结构，其屏蔽路径涉及Micro-Coax Cable Shield、Ground Bar、Plug Shell、Cover Shell、Receptacle Shell及PCB Ground，因此替代制造时不仅需要匹配线材和连接器，还需要关注屏蔽及接地结构的一致性。我们公司可提供：83006-100B-01-D兼容替代线束方案，可针对40Pin、46AWG、50Ω、300mm及相应连接器结构进行兼容替代产品的开发、打样和批量制造，为工程验证、供应链替代及采购选型提供支持。

五，总结

综合来看，I-PEX 83006-100B-01-D是一款40Pin、46AWG、50Ω、300mm、1-1线序的极细同轴线束，线材端配套连接器为20974-040T-01；其工程图标注额定电压30V、AC 100V耐压测试，并具有50MΩ以上绝缘电阻要求。对于工程师而言，选择此类极细同轴线束时，应把电压、绝缘性能、阻抗、线序、长度、连接器及屏蔽结构作为一个完整系统进行确认；对于采购人员而言，则应要求替代供应商提供与原型号相对应的规格确认和样品验证资料，而不能只以“接口能插上”作为替代依据。总结而言，83006-100B-01-D适用于对空间、信号连接密度及高速传输有要求的精密电子设备，我公司可提供该型号的兼容替代极细同轴线束制造方案，在满足产品规格匹配的基础上，为客户提供从样品开发到批量生产的线束供应支持。
