I-PEX 82451-100B-02-D 100mm 长度定制极细同轴线束替代品

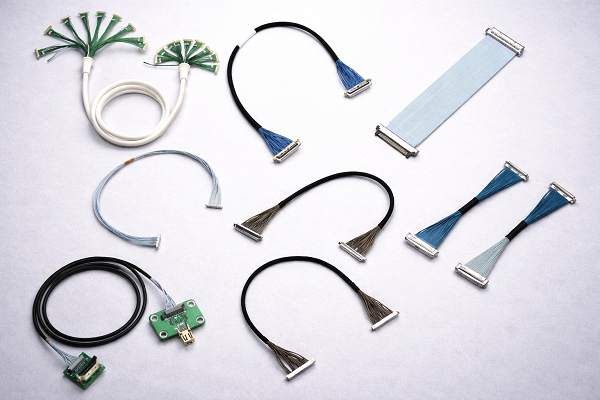

一、产品介绍：40AWG 极细同轴线束，满足高密度连接需求

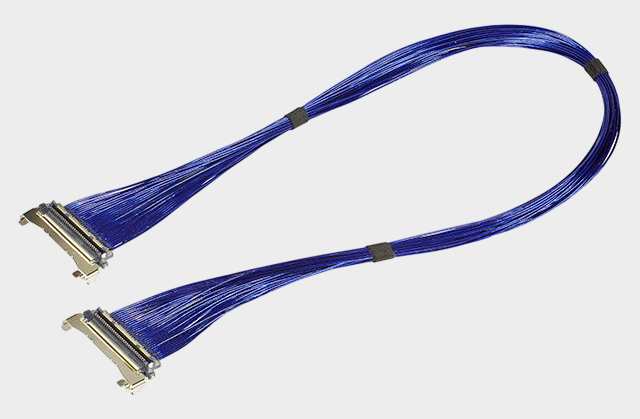

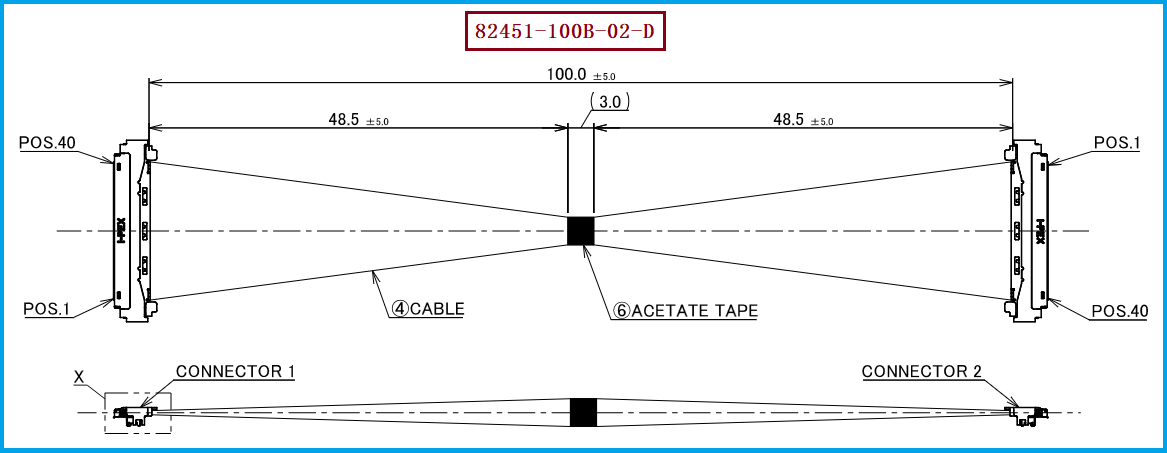

随着高速电子设备向轻薄化、高集成度和高数据传输速率发展，极细同轴线束在笔记本电脑、高性能显示设备、工业视觉及精密电子设备内部连接中发挥着重要作用。本文介绍的产品为 I-PEX CABLINE®-UM 40P 极细同轴线束，产品型号为 82451-100B-02-D，对应原厂工程图编号 82451C0。该产品采用 40 根 40AWG、50Ω 蓝色极细同轴电缆，图纸规定线束总长为 100.0±5.0mm。线材端连接器壳体型号为 20878-040T-01，配套金属外壳型号为 3488-0401、锁扣盖型号为 3493-0401，完整插头线缆组件型号为 20877-040T-01，配对板端连接器型号为 20879-040E-01。CABLINE®-UM 系列采用 0.4mm 接点间距及机械锁扣、屏蔽结构，有助于满足高密度布线和高速信号连接需求。我们公司专注于极细同轴线束的生产制造，可根据目标产品的图纸、连接器配置、线材规格和实际应用要求进行兼容替代评估，为客户提供 I-PEX 82451-100B-02-D 兼容替代线束方案，帮助研发工程师推进产品验证，并为采购人员提供更多供应链选择。

二、高速传输中的常见失效模式：关注阻抗、串扰与信号完整性

极细同轴线束在高速传输过程中，可能出现阻抗不连续、信号反射、串扰、电磁干扰以及信号衰减等问题。首先，当电缆特性阻抗、连接器过渡区域和 PCB 走线之间存在不匹配时，容易产生信号反射，导致眼图裕量降低、误码增加，严重时可能出现链路降速或连接异常。因此，对于本型号，应重点关注图纸规定的 50Ω 电缆规格，并根据应用要求验证插入损耗和回波损耗。其次，如果线缆屏蔽结构、接地路径或连接器端接处理不符合设计要求，可能增加外部噪声干扰或相邻信号之间的串扰，影响高速信号稳定性。此外，40AWG 极细同轴电缆对加工工艺要求较高，剥线、导体处理、焊接或固定工序不当，可能造成中心导体损伤、屏蔽接触不良、短路、开路及间歇性连接失效。在线束装配和使用过程中，过度弯折、拉扯、连接器未完全配合或锁扣固定异常，也可能引发机械损伤和接触不稳定。针对上述风险，我们公司可围绕线材规格、端接质量、屏蔽连续性、Pin 位对应关系和线束固定工艺进行检查，并根据客户系统要求开展导通、绝缘及高速信号完整性测试，帮助识别潜在问题。需要注意，产品的实际高速传输能力应以完整线束、配对连接器、PCB 设计及系统级测试结果为准，不能仅凭系列参数或外观判断。

三、产品制造与质量控制：从线材端接到成品测试

极细同轴线束的制造质量直接关系到连接可靠性和高速信号传输表现。对于 I-PEX 82451-100B-02-D 这类 40P 产品，生产过程中需要重点关注 40 根线缆的加工一致性、连接器端接质量、屏蔽处理、线束长度以及胶粘固定区域。由于 40AWG 线材较细，端接加工应避免中心导体断裂、绝缘层损伤及屏蔽层处理不良等问题；胶粘和线束整理工序则应控制位置、用量及固定效果，避免影响连接器装配和线缆根部可靠性。在成品检验方面，应根据产品图纸和客户规范核对外形尺寸、连接器结构、Pin 位对应关系及逐路导通情况，并开展短路、开路、绝缘电阻和适用的耐电压测试。原厂图纸规定额定电压为 30V、最高工作温度为 80°C，并列出 AC 250V 耐电压测试条件及 DC 100V 下绝缘电阻不低于 50MΩ 的要求，替代产品应依据适用规范确认相应指标。对于 USB4、Thunderbolt 或高速显示等应用，还应结合系统要求评估插入损耗、回波损耗、串扰和眼图表现。我们公司可根据客户提供的工程图及技术要求制定相应的加工和检验方案，为样品确认及后续批量制造提供支持。

四、选型和兼容与替代方案参考及建议：核对型号、Pin 数及配合结构

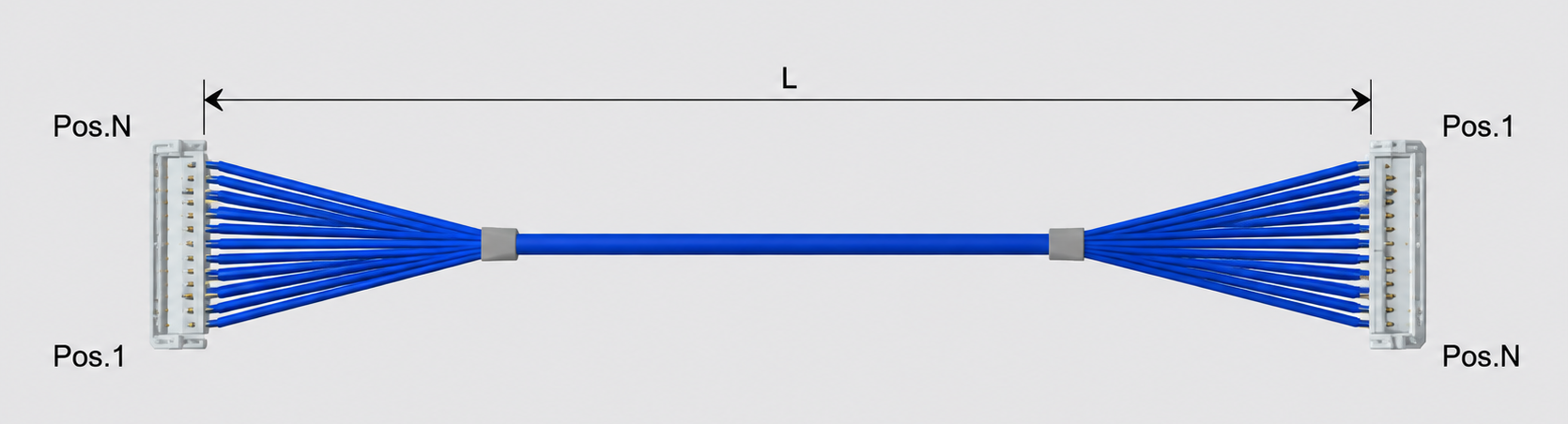

在选型或导入国产替代产品时，工程师和采购人员应首先确认目标型号为 I-PEX 82451-100B-02-D，并同步核对 40P Pin 数、100mm 线束长度、40AWG 线材、50Ω 特性阻抗及线材端连接器壳体型号 20878-040T-01。同时，应确认完整插头线缆组件型号 20877-040T-01，以及配对板端连接器型号 20879-040E-01，避免因连接器系列或配合结构不同而造成装配问题。原厂图纸规定连接器 1 的 40 Pin 对应连接器 2 的 1 Pin，连接器 1 的 1 Pin 对应连接器 2 的 40 Pin，因此替代制造时必须核实两端连接器的观察方向、Pin 1 基准和完整导通映射，不能仅根据“40P”判断兼容。其次，应对照图纸检查线束总长、连接器局部尺寸、胶粘区域和线缆固定方式，并结合终端设备的信号速率、工作温度及装配空间评估替代方案。采购评估方面，除单价外，还应关注样品交期、批次一致性、检验报告、生产追溯能力和持续供货稳定性。我们公司可提供 I-PEX 82451-100B-02-D 兼容替代线束方案，并根据客户的连接器配置、线材要求和应用环境开展可行性评估。对于连接器或材料存在差异的方案，建议先完成样品测试和整机兼容性验证，再推进量产导入，以降低选型错误和后续质量风险。

五、总结

对于高速电子设备而言，极细同轴线束不仅需要满足基本连接要求，还需要在高密度布线条件下兼顾阻抗匹配、屏蔽性能、端接质量和长期使用可靠性。I-PEX 82451-100B-02-D 的主要识别信息包括 40P 结构、100mm 线束长度、40AWG、50Ω 极细同轴电缆，以及线材端连接器壳体型号 20878-040T-01。针对高速传输中可能出现的信号反射、串扰、屏蔽异常、端接缺陷和机械应力等问题，应通过规范的制造工艺、严格的成品检验及必要的高速信号验证加以控制。我们公司专注于极细同轴线束的生产制造，可围绕目标产品的图纸、连接器配套关系、线材规格和客户应用要求，提供 I-PEX 82451-100B-02-D 兼容替代线束方案，协助客户推进样品验证、技术评估与批量采购。欢迎研发工程师、产品设计人员及采购团队结合具体项目需求进行技术沟通，共同评估适用的极细同轴线束替代方案，为产品开发和供应链优化提供支持。
