I-PEX 81466-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：I-PEX 81466-100B-02-D 40P 极细同轴线束

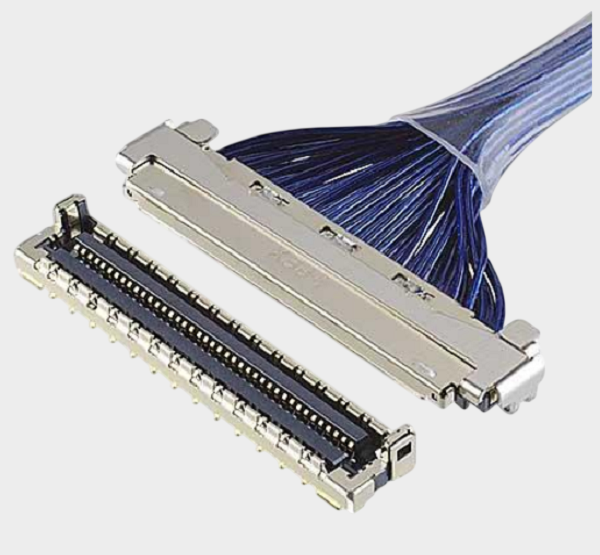

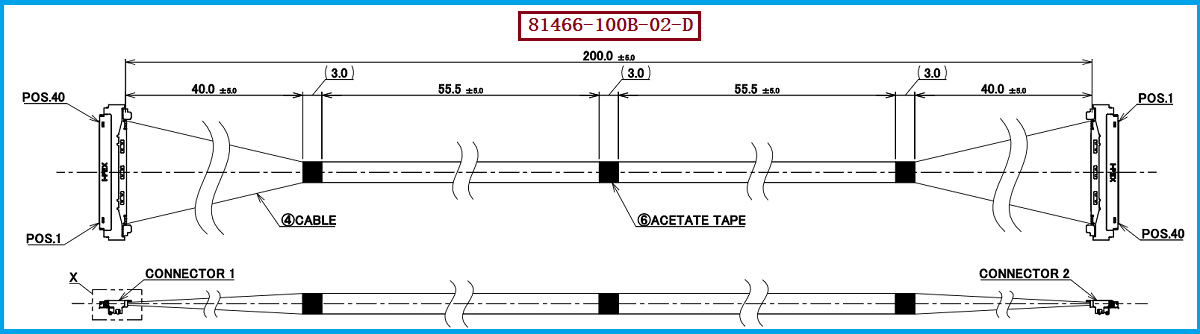

在笔记本电脑、高性能显示设备、工业视觉及高速电子设备中，极细同轴线束承担着高速信号传输和内部模块连接的重要作用。本文介绍的产品为 I-PEX CABLINE®-UM 40P 极细同轴线束，料号 81466-100B-02-D，属于 200mm、40Pin 的 1-N Pin Assignment 评估用线束。根据 I-PEX 官方工程图，该产品采用 40 根 AWG #40、50Ω 蓝色极细同轴电缆，线束总长为 200.0±5.0mm；线材端连接器壳体型号为 20878-040T-01，完整插头线缆组件型号为 20877-040T-01，配套金属外壳型号为 3488-0401、锁扣盖型号为 3493-0401，配对板端连接器型号为 20879-040E-01。CABLINE®-UM 系列采用 0.4mm 接点间距、屏蔽结构和机械锁扣设计，面向高密度、高速率的设备内部连接需求。我们公司专注于极细同轴线束生产制造，可依据原始工程图和客户要求开展兼容性评估，并提供 I-PEX 81466-100B-02-D 兼容替代线束方案，为工程开发和采购选型提供更多选择。

二、极细同轴线束可以替代吗？关键在于结构与性能兼容

极细同轴线束可以开展兼容替代评估，但是否能够成功替代，不能只看外观是否相似或Pin数是否相同，而应综合核对连接器配合、线材电气参数、Pin位映射、尺寸公差、屏蔽结构及系统测试结果。对于 I-PEX 81466-100B-02-D，首先应保持 40P 配置、AWG #40 线材、50Ω 特性阻抗及 200mm 总长要求，并核对两端连接器的结构、出线方向、锁扣配合和线缆固定方式。其次，原厂 CABLINE®-UM 系列的公开资料提及最高 40Gbps/lane PAM3 的参考传输能力，但该系列参数不代表任何替代线束都能直接达到相同速率；实际表现还取决于线缆、连接器、PCB走线和系统设计。替代方案应根据具体应用开展样品测试和兼容性验证，确认机械配合与电气性能满足项目要求后，再考虑批量导入。

三、高速传输常见失效模式：提前识别信号与制造风险

极细同轴线束在高速传输过程中，常见风险包括阻抗不连续导致的信号反射、相邻通道之间的串扰、屏蔽或接地不良引起的电磁干扰，以及端接加工缺陷造成的开路、短路或间歇性接触异常。对于采用 AWG #40 线材的线束，中心导体和屏蔽层较为精细，剥线、导体处理、焊接及固定工序均需要严格控制；若线缆受到过度弯折或拉扯，也可能影响端接区域和长期连接可靠性。因此，替代产品除检查外观、尺寸和逐路导通外，还应依据适用规范确认绝缘电阻及耐电压等项目；对于高速应用，可进一步评估插入损耗、回波损耗、串扰或眼图表现。原厂工程图列出的测试条件包括 AC 250V、1秒耐电压测试，最大漏电流 2.0mA，以及 DC 100V、0.5秒条件下绝缘电阻不低于 50MΩ；线束最高工作温度标注为 80°C。上述条件应按照适用工程规范执行，耐电压测试条件不能直接理解为额定工作电压。

四、选型和兼容与替代方案参考及建议：工程师与采购人员如何评估

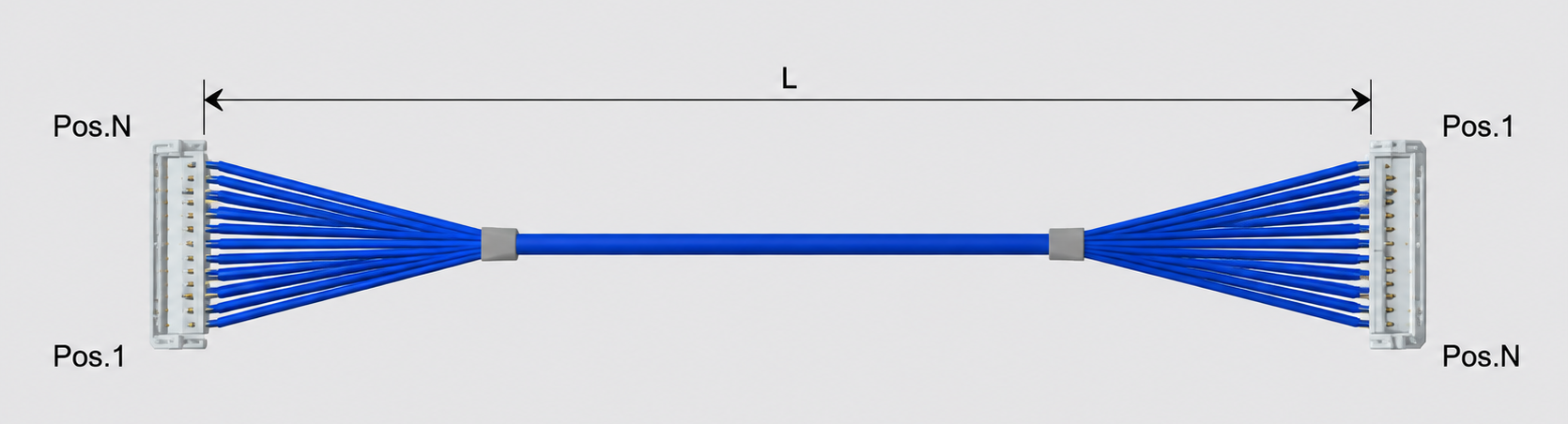

针对 I-PEX 81466-100B-02-D，工程师应重点核对 40Pin 配置、200mm 线束长度、AWG #40、50Ω 特性阻抗，以及线材端连接器壳体型号 20878-040T-01；同时确认完整插头线缆组件型号 20877-040T-01 和配对板端连接器型号 20879-040E-01。原厂工程图规定两端采用反向编号对应方式，即连接器1的40 Pin对应连接器2的1 Pin，连接器1的1 Pin对应连接器2的40 Pin，中间Pin位依次对应，因此替代生产必须依据原图中的观察方向和Pin 1基准逐路核对。尺寸检查还应覆盖线束总长、各段标注长度、胶带固定位置、UV胶固定区域及连接器局部尺寸。采购人员则应在比较报价与交期的同时，关注样品一致性、检验报告、生产追溯能力、批次稳定性和持续供货能力。我们公司可根据客户提供的工程图、连接器配置及应用要求，提供 I-PEX 81466-100B-02-D 兼容替代线束方案，并配合开展样品制作、尺寸确认、Pin位验证及必要的电气性能测试。对于存在结构或材料差异的替代方案，建议先完成样品及整机兼容性验证，再决定是否批量导入。

五、总结

极细同轴线束的兼容替代，不只是线材和连接器的替换，更是对机械配合、电气性能、信号完整性和制造一致性的综合评估。I-PEX 81466-100B-02-D 的主要识别信息为 40P、200mm、AWG #40、50Ω，以及线材端连接器壳体型号 20878-040T-01。通过严格核对Pin位、尺寸、屏蔽与端接工艺，并依据实际应用完成必要的电气和高速信号测试，才能更可靠地判断替代方案是否符合项目要求。我们公司专注于极细同轴线束生产制造，可为客户提供 I-PEX 81466-100B-02-D 兼容替代线束方案，支持样品评估、技术验证和量产导入，帮助工程师降低开发风险，并为采购团队增加供应链选择。欢迎研发工程师、硬件设计人员及采购团队结合项目需求进行技术沟通，共同评估适用的极细同轴线束兼容替代方案。
