I-PEX 82678-100B-01-D 200mm 长度定制极细同轴线束替代品

一、原厂停产后的极细同轴线束替代需求

在电子设备不断向轻薄化、高密度和高速信号传输发展的背景下，极细同轴线束广泛应用于显示模组、笔记本电脑、工业视觉设备及其他精密电子产品。当原厂线束停产、交期延长或采购渠道不稳定时，工程师和采购人员需要尽快寻找可行的替代方案，同时控制重新设计、验证及供应链切换的成本。选择替代线束时，不能只关注产品外观或连接器能否插接，还应综合评估原始图纸、连接器规格、线材参数、脚位定义和实际应用环境。我司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品和技术要求，评估相应的兼容替代可行性，协助客户应对原厂停产及供货不稳定等问题，为产品持续生产提供更多选择。

二、I-PEX 82678-100B-01-D 产品规格与结构特点

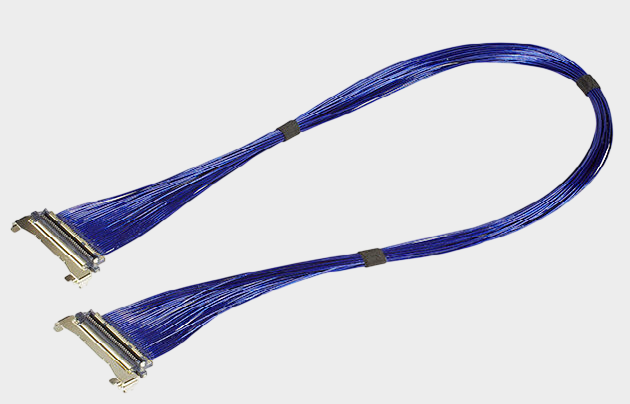

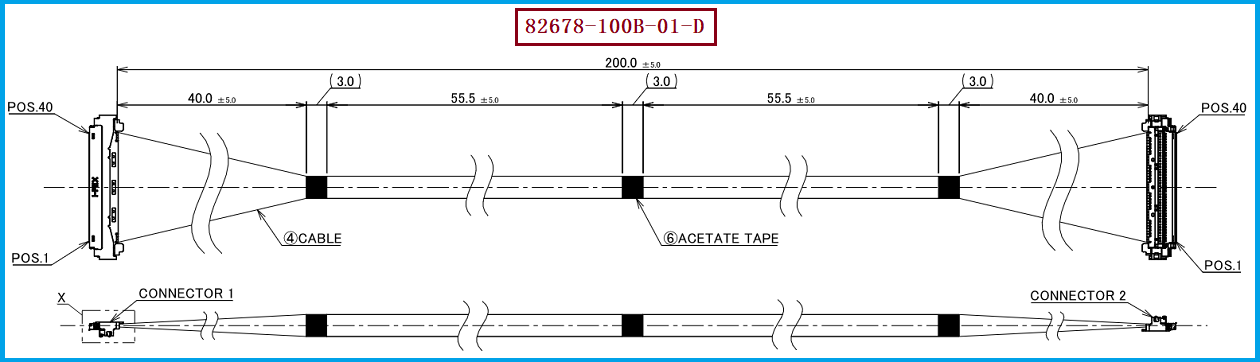

本次介绍的极细同轴线束产品料号为 I-PEX 82678-100B-01-D，对应 I-PEX CABLINE-UM 系列 40Pin 线束图纸，标准线长为 200mm，采用 40 根 AWG 40 极细同轴线，两个连接端按照 1-1 Pin Assignment 方式进行一一对应连接。根据对应图纸，产品线缆特性阻抗为 50Ω，结构涉及连接器外壳、屏蔽壳、锁扣盖、黑色醋酸布胶带及 UV 胶粘接等部分。上述结构和尺寸细节均是替代产品设计及制造过程中需要重点核对的内容。CABLINE-UM 系列具有 0.4mm 触点间距及紧凑型连接结构，适用于空间受限的电子设备。需要注意的是，系列产品的参考传输性能不等于特定替代线束的实际性能，具体应用仍需结合整机设计和测试要求进行确认。

三、线材端连接器与关键兼容参数确认

该款极细同轴线束的线材端连接器型号为 20878-040T-01，适配线材规格为 40AWG。在开展兼容替代时，工程师应优先核对连接器型号及结构、40Pin 接点配置、线缆长度、脚位对应关系、线材规格和阻抗要求，同时确认连接器方向、锁扣结构、屏蔽壳形式及接地设计是否与原设备匹配。由于极细同轴线束通常需要在有限空间内完成布线和装配，线缆出线方向、弯折空间、固定方式及胶带位置等细节也可能影响整机安装。对于高速信号应用，还应根据设备的实际传输速率和接口要求，安排必要的导通、绝缘、装配及信号完整性测试。只有在机械结构、电气参数和实际应用要求得到充分验证后，才能判断替代方案是否适用于目标项目，避免出现能够连接却无法稳定运行的情况。

四、选型和兼容与替代方案参考及建议

针对原厂停产、交期延长或采购渠道调整的项目，建议采购人员与工程师共同建立清晰的替代评估流程。首先，收集原始产品图纸、规格资料及必要的实物样品，确认 I-PEX 82678-100B-01-D 的 40Pin 配置、200mm 线长、40AWG 线材、50Ω 特性阻抗、1-1 脚位连接及连接器型号 20878-040T-01 等关键信息；其次，要求替代供应商进行规格评估和样品制作，并依据项目标准完成尺寸、装配、导通、绝缘及所需的信号性能验证；最后，再评估批量制造能力、检验标准、交付周期和持续供货稳定性。我们公司可提供：I-PEX 82678-100B-01-D 兼容替代线束方案，可围绕客户的原始图纸、样品和项目要求，开展制造可行性评估，并支持样品打样与后续批量生产需求。替代方案的具体实现方式、技术参数及适用范围，应以双方确认的规格和实际验证结果为准。

五、总结

原厂停产后的极细同轴线束替代，不仅是寻找相似产品，更是对规格匹配、制造工艺、验证流程及持续供货能力的综合评估。对于 I-PEX 82678-100B-01-D，40Pin、200mm、40AWG、50Ω、1-1 脚位对应关系以及线材端连接器 20878-040T-01，都是替代选型时需要重点关注的技术信息。我司专注于极细同轴线束生产制造，可根据客户的具体需求评估兼容替代方案，帮助工程研发和采购团队推进产品验证、供应商切换及后续生产安排。通过提前确认关键规格、明确测试要求并评估供应商的制造与交付能力，企业能够更有计划地应对原厂停产及供应链波动，提升产品持续生产的灵活性。

我是【恒大电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
