I-PEX 82679-100B-01-D 300mm 长度定制极细同轴线束替代品

一、原厂线束兼容替代，为什么不能只看外观和尺寸？

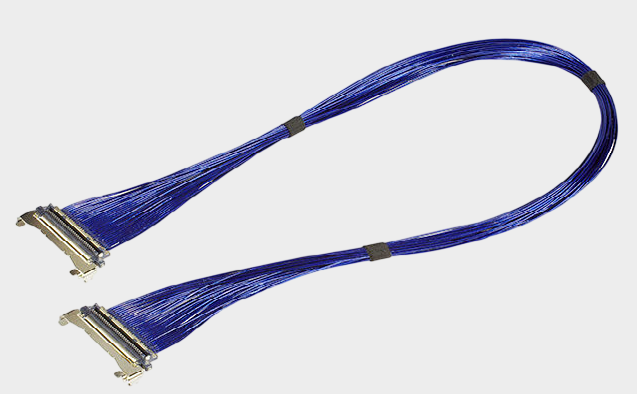

在高速电子设备不断向轻薄化、高密度和高速信号传输发展的背景下，极细同轴线束的兼容替代已成为工程研发与采购供应链管理中的重要课题。当原厂产品交期延长、采购渠道不稳定或项目需要增加备选供应商时，寻找符合原有设计要求的替代线束，有助于降低供应风险并保障生产连续性。本次介绍的产品为 I-PEX 82679-100B-01-D，属于 CABLINE-UM 系列 40Pin 极细同轴线束，标称线长为 300mm，使用 40AWG 极细同轴线，采用 1-1 Pin Assignment 脚位对应方式，线缆特性阻抗为 50Ω，线材端连接器组件所涉及的型号为 20878-040T-01。对于工程师而言，替代产品不能只满足外观相似或能够插接，还需要关注脚位定义、线材规格、屏蔽接地、端接工艺和实际装配空间；对于采购人员而言，则需要同时评估供应商的制造能力、质量控制及持续交付能力。因此，极细同轴线束替代应以原始图纸和实际应用需求为依据，进行全面的技术匹配与验证。

二、关键技术一：线材规格、阻抗控制与脚位对应

极细同轴线束承担着设备内部信号连接的重要任务，线材规格和电气特性是替代选型中不可忽视的环节。针对 I-PEX 82679-100B-01-D，需要重点核对 40AWG 线材、50Ω 特性阻抗、300mm 标称长度以及两端 1-1 脚位对应关系，确保替代方案符合原始设计要求。制造过程中，线缆长度控制、导体与屏蔽结构完整性、连接器端接质量，以及加工时的拉伸和弯折情况，都可能影响线束的最终性能。对于工程师来说，应确认每个对应脚位的连接关系，并根据实际应用要求安排导通、绝缘及必要的信号性能测试；对于采购人员来说，则应确认供应商能够按照明确的规格和检验要求稳定生产，而不是仅依据产品名称或线规判断产品是否兼容。只有将线材、电气参数和接线定义结合起来评估，才能降低替代后出现信号异常或连接错误的风险。

三、关键技术二：连接器匹配、屏蔽接地与精密端接

该款线束使用的线材端连接器组件型号为 20878-040T-01，对应 40Pin 连接器结构，适配线材规格为 40AWG。CABLINE-UM 系列具有 0.4mm 触点间距、紧凑型结构、全屏蔽设计及机械锁扣等特点，因此替代制造时，需要结合原始图纸核对连接器方向、配合结构、屏蔽壳、锁扣区域、线缆端接位置及固定方式。尤其对于极细同轴线，端接和屏蔽处理的工艺一致性十分重要，细微的加工差异就可能影响装配效果和电气连接稳定性。替代供应商应依据具体产品结构控制剥线、端接、定位和固定等工序，并检查关键尺寸、线序及屏蔽连接情况。需要注意的是，连接器系列具备高速传输能力，并不意味着任何替代线束都能自动达到相同性能；若产品用于高速信号传输，还应根据设备接口和实际工作条件确定相应的信号完整性验证要求。

四、关键技术三：尺寸控制、制造工艺与批量一致性

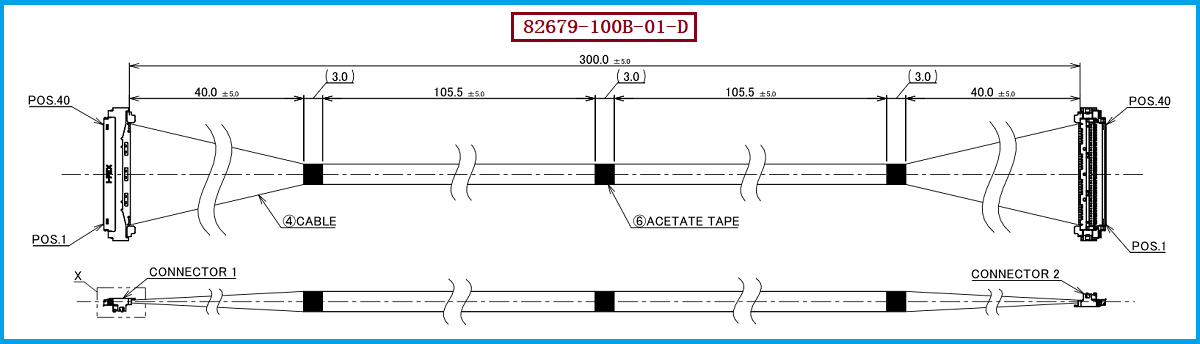

极细同轴线束替代不是完成一件样品即可结束，还需要考虑后续批量制造的稳定性。针对 I-PEX 82679-100B-01-D，除确认 40Pin、300mm、40AWG、50Ω 和 1-1 脚位对应关系外，还应根据原始图纸核对连接器局部尺寸、线缆出线方向、固定位置、胶带布局及粘接区域，避免因结构偏差导致安装干涉、线缆受力异常或装配困难。工程师可以通过样品试装和关键尺寸测量，确认线束是否满足设备内部空间及接口要求；采购人员则应进一步了解供应商的生产流程、检验标准、原材料管理和交付能力，确保样品阶段与批量阶段的质量要求一致。我们公司可提供：I-PEX 82679-100B-01-D 兼容替代线束方案，专注于极细同轴线束生产制造，可根据客户提供的图纸、样品和项目需求，评估制造可行性，并配合推进样品制作及后续批量供货，帮助客户建立更加灵活的供应选择。

五、总结

针对原厂停产、供货周期延长或需要建立第二供应渠道的项目，建议工程师与采购人员共同推进替代评估：首先核对原始产品料号 I-PEX 82679-100B-01-D、连接器型号 20878-040T-01、40AWG 线材、线长、阻抗和脚位定义；其次，依据原始图纸和实际装配需求进行规格评估及样品验证，完成必要的尺寸、导通、绝缘、插接和信号性能测试；最后，再结合批量生产一致性、质量检验能力及交付周期确定是否导入。兼容替代方案应以双方确认的技术规格和实际测试结果为准，不能在未验证的情况下直接认定为完全等效产品，也不代表原厂授权。总而言之，极细同轴线束替代的关键在于线材与电气参数匹配、连接器及脚位兼容、精密端接、结构尺寸控制和批量质量管理。通过系统化的选型与验证流程，企业能够更有计划地应对供应链变化，为产品持续生产提供可靠的替代选择。
