I-PEX 82285-100B-02-D 200mm 长度定制极细同轴线束替代品

一、产品介绍：50Pin极细同轴线束，满足高密度互连需求

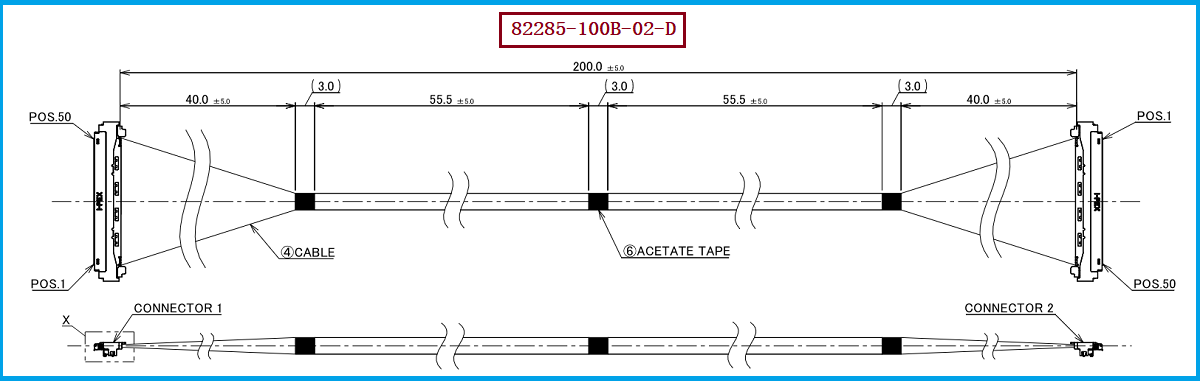

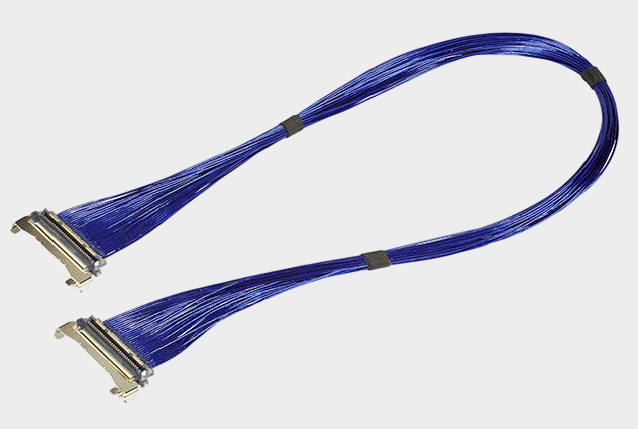

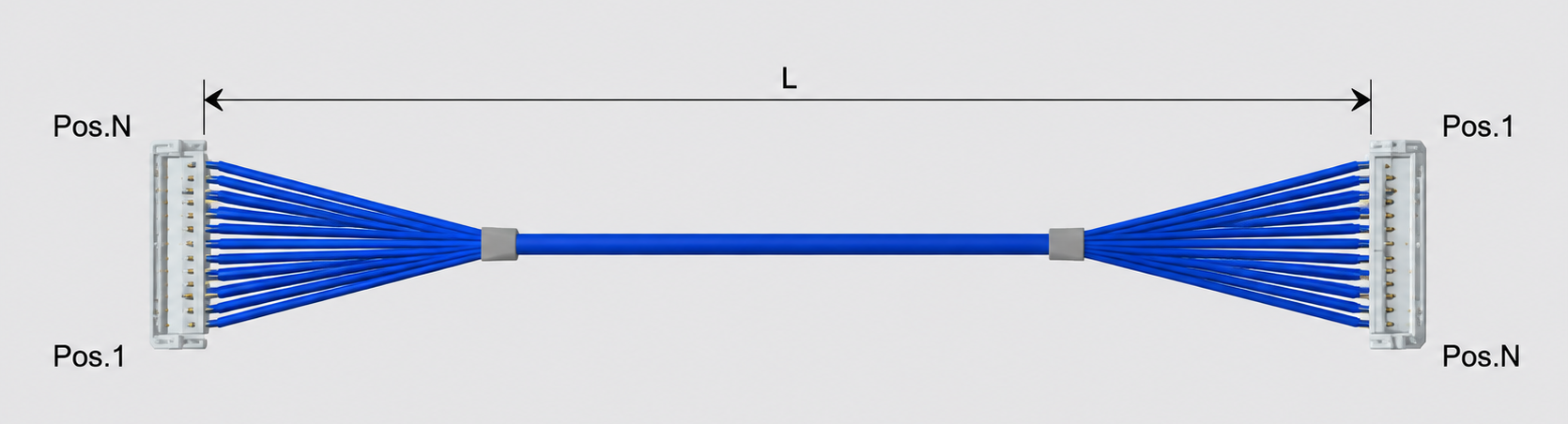

随着高端电子设备向高速化、小型化和轻薄化方向发展，极细同轴线束在设备内部高速信号连接中的应用日益受到关注。本文介绍的参考型号为 I-PEX 82285-100B-02-D，属于 CABLINE-UM 系列50Pin极细同轴线束，采用 40AWG极细同轴线，线束长度为200mm，官方资料标注其为1-N配置。CABLINE-UM系列采用0.4mm端子间距、直角垂直插拔结构，并具有全屏蔽设计和机械锁扣结构，适合对空间利用率、信号连接和装配可靠性有较高要求的应用。该系列资料标注的最高传输性能参考值为40Gbps/lane PAM3，但实际线束性能仍需结合线材、连接器端接和整机设计进行验证。需要特别说明的是，客户指定的配套型号 20878-050T-01 是50Pin公端连接器塑胶主体，并非完整的线束组件；实际生产替代产品时，还应确认与之配套的金属外壳、锁盖及具体装配结构。

二、行业趋势：为什么高端设备开始采用国产极细同轴线束？

高端设备对线束的要求，已经从基本导通扩展到高速信号完整性、抗电磁干扰、空间布局、批量一致性及供应链稳定性等多个方面。极细同轴线采用中心导体、绝缘层和屏蔽结构，可在合理设计和制造条件下帮助控制信号传输特性，并降低外部干扰对信号的影响，因此适用于高速显示、工业视觉、笔记本电脑及其他电子设备的内部互连。越来越多设备厂商关注国产极细同轴线束，一方面是希望增加合格供应商选择、提升供货灵活性；另一方面，国内制造企业可以围绕客户图纸、线材规格、线束长度和连接器结构开展定制开发，配合样品验证及批量生产管理。不过，国产替代并不是简单复制外观。对于I-PEX 82285-100B-02-D这类50Pin、40AWG高速线束，工程师仍需关注线序与端子定义、阻抗一致性、屏蔽接地、插入损耗、回波损耗和串扰等指标，以实际测试结果判断替代方案是否满足设备要求。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 82285-100B-02-D 的兼容替代，建议工程师与采购人员首先核对50Pin端子排列、40AWG线材规格、200mm线束长度、1-N配置及两端的实际连接方式，并确认 20878-050T-01公端连接器主体与所需配套组件是否匹配。开发过程中，应结合原始二维图纸和设备接口，确认线束尺寸、出线方向、安装空间、端子定义与屏蔽接地方式；样品阶段则应进行导通、短路与开路、装配适配及所需的电气性能测试。采购人员还可以同步评估批次一致性、质量追溯、交期和持续供货能力，避免只以单价作为选型依据。我们公司可提供：I-PEX 82285-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品和技术要求，围绕50Pin、40AWG、200mm线长及配套连接器结构开展定制开发与适配验证。由于连接器主体型号不等于完整组件型号，替代前应进一步确认配套金属外壳、锁盖和装配细节；最终兼容性及性能指标应以双方确认的技术要求和实际测试结果为准。

四、制造与质量控制：从样品验证到批量交付

极细同轴线束具有线材细、端接精细和装配要求高等特点，生产过程中的线材处理、端接质量、屏蔽层连续性和线序管理都会影响最终产品表现。对于200mm的50Pin线束，除确认整体长度及连接器结构外，还应根据客户图纸控制出线形态和装配尺寸，并通过规范的生产工艺与检验流程降低批量差异。针对国产兼容替代项目，我们公司可结合客户需求开展样品制作、规格确认、导通检查、外观检查和适用的电气性能验证，为工程导入与后续采购提供支持。对于高速应用，建议在实际设备或规定的测试环境中验证信号完整性和抗干扰表现，不应仅凭连接器系列的参考传输速率判断整条线束的性能。通过工程、质量与采购协同确认技术要求，有助于提升替代项目的导入效率和供应稳定性。

五、总结

对于寻求供应链优化的高端设备制造商而言，国产极细同轴线束的价值不仅在于增加采购渠道，也在于通过定制开发、质量控制和工程协作，满足产品对高速连接、紧凑布局和持续供货的综合需求。围绕 I-PEX 82285-100B-02-D 这一50Pin、40AWG、200mm极细同轴线束参考型号，我们公司可根据客户图纸及实际应用要求，配合开展连接器结构确认、线材和长度匹配、样品制作与性能验证，为客户提供兼容替代开发选择。无论是工程师进行产品设计，还是采购人员评估国产供应方案，都建议以原始图纸为依据，以样品测试和质量验证为基础，逐步推进兼容性确认与批量应用。

我是【恒大电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
