I-PEX 82900-100B-02-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束信号不稳定的常见原因

在高速显示设备、精密电子设备及紧凑型计算平台中，极细同轴线束承担着高速信号传输的重要任务。当设备出现画面闪烁、信号间歇中断、数据传输异常或电磁干扰等问题时，除了检查主板、接口及终端设备，还应重点排查线束本身的信号完整性。常见影响因素包括线材阻抗不匹配、中心导体或屏蔽层端接不良、线束弯折过度、连接器嵌合不到位以及接地连续性不足。工程师可结合故障发生条件、线束弯折状态、连接器外观和电气测试结果逐步排查，避免在未明确问题来源时直接更换整套设备。

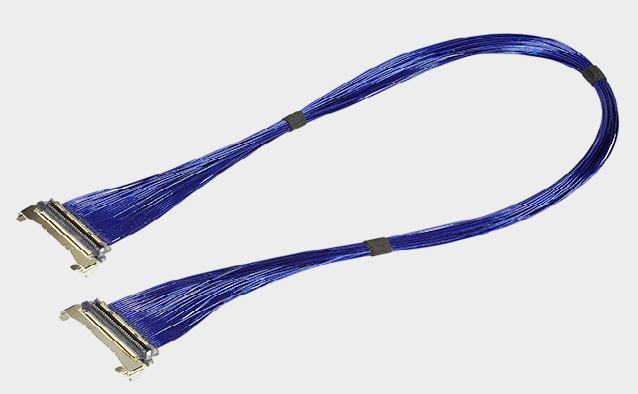

二、产品规格与结构特点：I-PEX 82900-100B-02-D

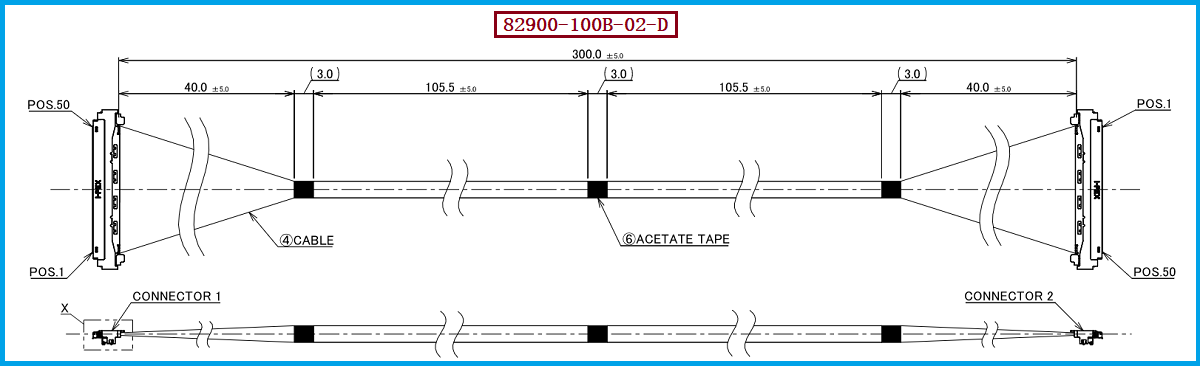

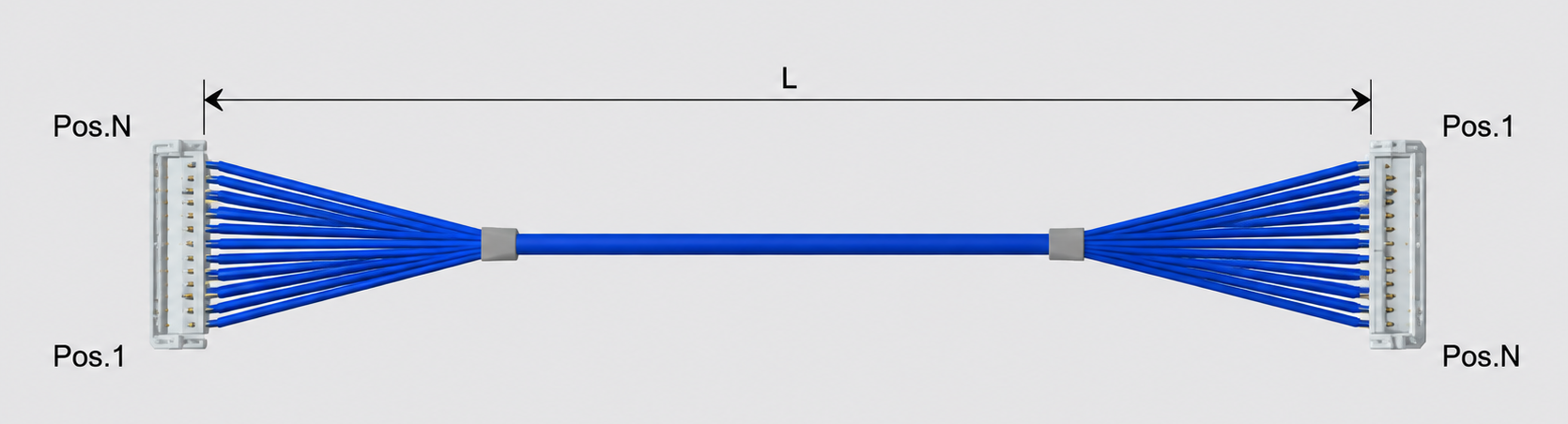

针对高速信号连接与紧凑型设备内部布线需求，我们提供 I-PEX 82900-100B-02-D 50芯极细同轴线束兼容替代方案。该型号对应 CABLINE-UM 系列 50Pin、300 mm、40AWG 的评估用样品线束，采用 1-N 连接方式。CABLINE-UM 系列采用 0.4 mm 接点间距设计，并具有 ZenShield® 全屏蔽结构及机械锁定设计，适用于对连接空间和信号传输有较高要求的电子设备。系列资料标示的最高传输能力可达 40 Gbps/lane PAM3，但实际应用性能仍取决于线束配置、连接器配合、PCB设计和系统测试结果，不能仅凭系列参数认定具体线束在所有应用中均能达到相同性能。

三、工程师选型重点：40AWG线材与连接器配置

本产品的极细同轴线材规格为 40AWG，线材端使用的连接器型号为 20878-050T-01，该型号对应 CABLINE-UM 系列 50Pin 插头塑胶主体。工程师在进行设计导入或替代评估时，应确认完整连接器组件配置、50芯线序、线束长度及测量基准、出线方向、端接结构、屏蔽接地连续性和设备端接口配合情况。需要注意的是，连接器塑胶主体型号不等同于完整线束组件型号，实际替代时还需核对相应金属壳体、锁定部件及其他结构要求。若信号异常会随线束移动或弯折而变化，应重点检查线材损伤、端接松动及屏蔽连续性；对于高速信号问题，建议依据具体应用要求开展阻抗、插入损耗、回波损耗、串扰等相关测试。

四、选型和兼容与替代方案参考及建议

对于需要导入兼容替代产品的研发和采购团队，建议以原始工程图纸及实际样品为依据，逐项核对芯数、线长、40AWG线材、连接器配置、线序定义、固定结构和电气性能要求。我们公司专注于极细同轴线束的生产制造，可提供：I-PEX 82900-100B-02-D 兼容替代线束方案，协助客户开展图纸评估、样品制作及产品适配验证。对于工程师，建议优先完成接口尺寸、线序、端接结构与高速信号性能验证；对于采购人员，则建议同步确认样品验证流程、批量一致性、质量检验标准和交付安排。兼容替代方案应以实际规格与测试结果为依据，型号相近并不代表可以未经验证直接互换。

五、总结

极细同轴线束的稳定传输，离不开合理的规格选型、可靠的端接工艺、有效的屏蔽接地设计和严格的成品验证。针对 I-PEX 82900-100B-02-D，我们公司可围绕 50芯、300 mm、40AWG 及指定连接器配置提供兼容替代制造与技术适配支持，帮助客户评估更灵活的线束供应方案。无论是研发阶段的样品测试，还是量产阶段的替代导入，都建议以原始图纸、接口匹配结果及实际电气测试作为最终判定依据。通过规范的选型与验证流程，可更有针对性地排查信号异常，提升连接可靠性，并为工程开发和采购供应提供更多选择。
