I-PEX 83040-100B-01-D 100mm 长度定制极细同轴线束替代品

一、空间越紧凑，线束可靠性越值得关注

在超薄笔记本电脑、高性能显示设备、工业视觉系统及高速计算设备中，极细同轴线束需要在有限空间内完成多通道信号传输。由于线材直径细、芯数多、端接结构精密，线束容易受到装配挤压、反复弯折、连接器嵌合不到位以及端接质量波动等因素影响，进而成为整机运行中的潜在失效点。常见问题包括信号间歇中断、接触不稳定、屏蔽效果下降和线材局部损伤。对于工程师而言，线束选型不仅要考虑能否连接，还要评估布线路径、弯折空间、固定方式和长期使用可靠性；对于采购人员而言，除了关注单价和交期，也应重视产品一致性、检验标准与供应稳定性。只有从设计、制造和验证多个环节综合控制，才能降低线束问题对整机质量的影响。

二、产品规格解析：I-PEX 83040-100B-01-D 50芯极细同轴线束

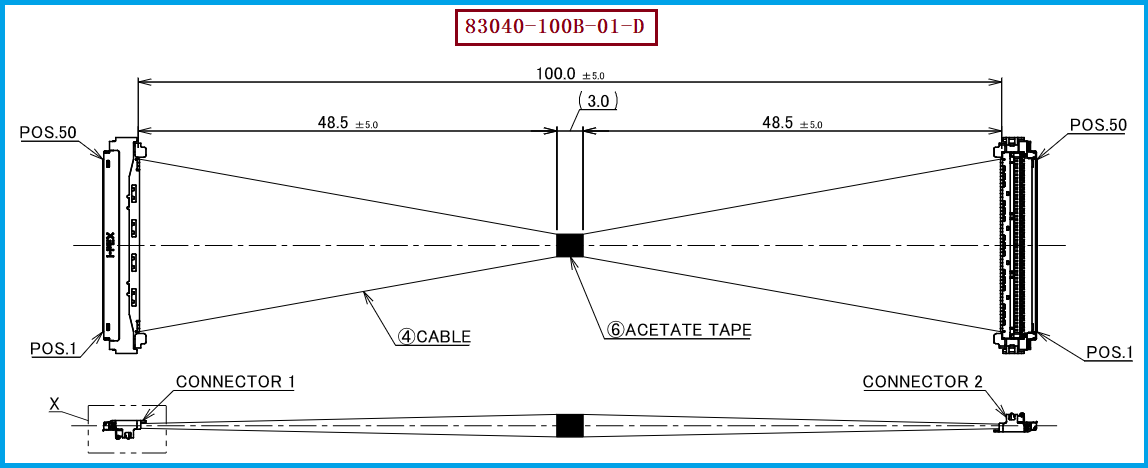

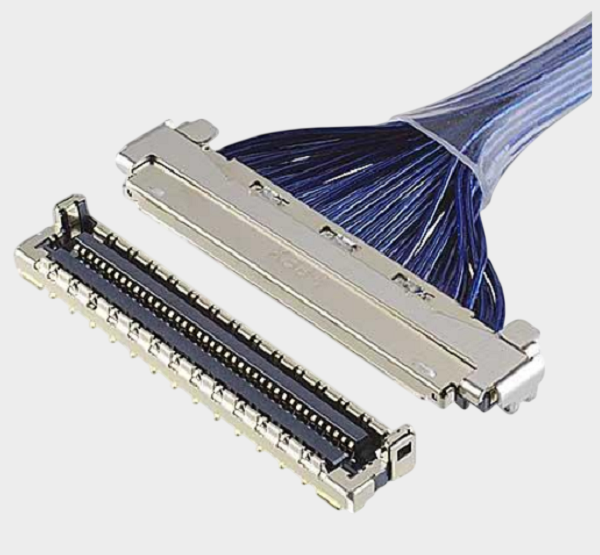

针对高密度、小空间的内部互连需求，我们提供 I-PEX 83040-100B-01-D 极细同轴线束兼容替代方案。该型号对应 I-PEX CABLINE-UM 系列 50Pin、100 mm、40AWG 的 1-1 脚位配置线束，采用两端连接器结构，图纸所列线材为 50Ω 极细同轴线。线材端使用的连接器塑胶主体型号为 20878-050T-01，并配合相应金属屏蔽壳及锁盖构成连接器端部组件。CABLINE-UM 系列具有 0.4 mm 接点间距、2.2 ± 0.15 mm 配合高度，以及 ZenShield® 全屏蔽和机械锁定等设计特点，适合对空间利用率、连接稳定性及电磁兼容性有要求的应用。需要注意，系列参数并不等于每套线束在所有系统中的实际性能；具体传输能力仍需结合线材、端接、PCB设计及设备应用要求进行验证。

三、选型和兼容与替代方案参考及建议

工程师在评估极细同轴线束替代方案时，建议重点核对 50Pin 芯数、100 mm 长度、40AWG 线材、50Ω 阻抗要求、两端连接器配置及 1-1 同号脚位对应关系，同时检查端接质量、屏蔽连续性、锁定结构和设备端接口配合情况。线束失效往往并非单一因素造成，例如过小的弯折半径可能加剧线材损伤，连接器未完全嵌合可能导致接触异常，而屏蔽端接不良则可能增加电磁干扰风险。因此，替代样品应经过尺寸、导通、线序、绝缘及适用的高速信号性能验证。我们公司专注于极细同轴线束的生产制造，可提供：I-PEX 83040-100B-01-D 兼容替代线束方案，协助客户依据原始工程图纸和实际应用要求进行产品适配。对于采购人员，建议在询价和供应商评估阶段同步确认物料配置、质量检验项目、批次一致性及交付安排，避免仅凭型号相近或外观一致就直接导入替代品。

四、从制造工艺到质量验证，降低线束成为失效点的风险

极细同轴线束的可靠性，取决于线材处理、端接工艺、屏蔽结构、连接器装配和成品检验等多个环节。对于 I-PEX 83040-100B-01-D 这类 50芯、100 mm 的精密线束，生产过程中应关注导体与屏蔽层处理的一致性、端接位置准确性、线序正确性、线束固定方式及连接器外观状态，并根据客户应用要求开展相应的电气与信号性能测试。我们公司可围绕该型号提供兼容替代制造及技术适配支持，帮助研发团队推进样品验证，也为采购团队提供更多供应选择。通过在设计阶段充分评估布线环境，在制造阶段控制工艺一致性，并在导入阶段完成必要的验证，有助于降低线束相关故障风险，提升产品运行可靠性与供应链灵活性。

五、总结

极细同轴线束虽然体积小，却同时承担精密连接、高密度布线和高速信号传输等任务，因此需要特别关注线材、端接、屏蔽、连接器配合及制造一致性。针对 I-PEX 83040-100B-01-D，我们公司可提供对应的兼容替代线束方案，并以原始图纸、实际样品和应用测试结果作为适配依据，协助客户兼顾工程可靠性与采购供应需求。

我是【恒大电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
