I-PEX 83041-100B-01-D 200mm 长度定制极细同轴线束替代品

一、极细同轴线束弯折为什么会影响信号传输？

在超薄笔记本电脑、高性能显示设备、工业视觉系统及高速计算设备中，极细同轴线束承担着高密度、高速率的信号连接任务。然而，线束在安装、布线或设备长期运行过程中，如果弯折半径过小、局部受到挤压，或者反复弯折，就可能改变线缆内部导体与绝缘层的相对位置，影响特性阻抗的稳定性，并增加信号反射、插入损耗或串扰等风险。对于高速信号应用，即使线束外观没有明显破损，内部结构变化也可能影响传输性能；如果弯折进一步造成导体疲劳、屏蔽层损伤或端接位置受力，还可能引起信号间歇中断及连接可靠性下降。因此，工程师在设计线束走向时，需要综合考虑弯折半径、布线空间、固定点位置和动态活动范围，避免线束被外壳、支架或其他组件挤压。采购人员在评估供应商时，也应关注线材结构、端接工艺、产品一致性和相关测试能力，而不应只依据线束外观与价格判断质量。

二、I-PEX 83041-100B-01-D：50Pin、200mm 极细同轴线束产品介绍

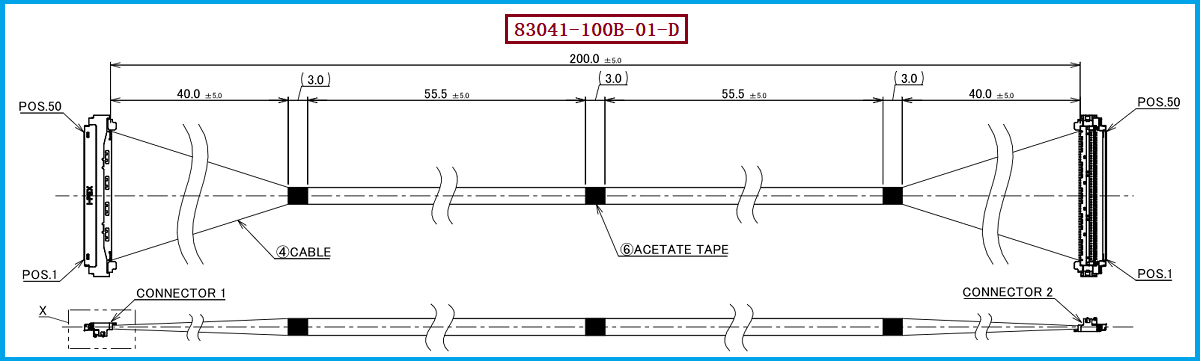

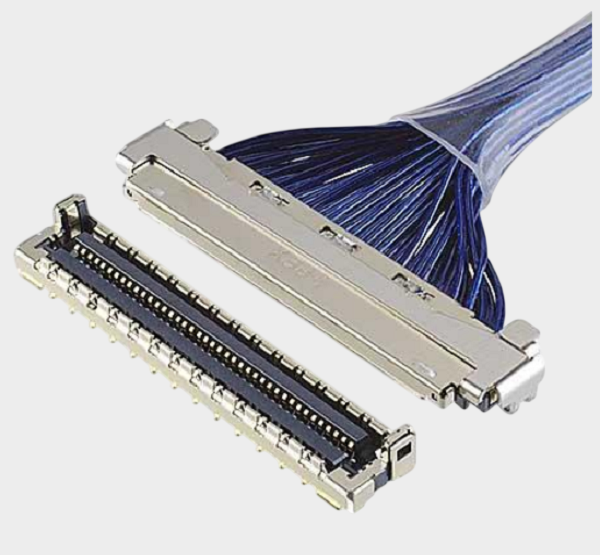

针对高密度互连和紧凑型设备内部布线需求，我们公司可提供 I-PEX 83041-100B-01-D 兼容替代线束方案。该型号对应 I-PEX CABLINE-UM 系列 50Pin 极细同轴线束，长度为 200mm，采用 40AWG 极细同轴线，线位定义为 1-1，即两端按同号脚位对应连接。此款线束使用的线材端连接器塑胶主体型号为 20878-050T-01，并需根据原始工程图核对配套金属屏蔽壳、锁盖及端部装配结构。CABLINE-UM 系列采用 0.4mm 接点间距、2.2 ± 0.15mm 配合高度，并具备 ZenShield® 全屏蔽设计和机械锁扣结构，适用于对连接器占用空间、屏蔽效果和连接稳定性有要求的设备。需要注意，连接器系列所标示的高速传输能力不代表线束在任何设备中都能直接达到相同性能；实际效果还取决于线材、端接质量、PCB布局、弯折状态和整机信号设计。

三、选型和兼容与替代方案参考及建议

工程师进行替代选型时，应以原始图纸和实际应用需求为依据，重点核对 50Pin 芯数、200mm 长度、40AWG 线材、1-1 线位定义、连接器型号及端部尺寸，并确认线束安装后的弯折半径、走线路径和固定方式。对于高速信号应用，建议在样品阶段检查导通与线序、绝缘性能、屏蔽连续性、连接器嵌合状态，并根据系统要求开展信号完整性测试；如果产品存在持续运动或反复弯折的使用场景，还应评估相应的弯折寿命与机械可靠性。我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品和技术要求，开展对应的线束制造与兼容性评估，为研发工程师提供替代验证支持，也为采购人员增加供应链选择。导入替代产品前，建议先完成样品确认和必要的可靠性验证，再根据双方确认的规格、检验标准及交付要求推进批量采购，避免仅凭连接器外形相似就直接替换。

四、提升信号传输可靠性，从设计、制造与验证共同入手

降低极细同轴线束弯折带来的信号风险，需要从产品设计、线束制造和整机验证三个环节协同控制。设计阶段应避免过度弯折、急弯和局部挤压，并合理安排固定点与线束余量；制造阶段应控制线材处理、端接位置、屏蔽层连接和连接器装配的一致性；验证阶段则应结合实际工作环境，确认线序、导通、机械配合及所需的信号性能。对于 I-PEX 83041-100B-01-D，我们公司可提供对应的兼容替代线束方案，协助客户围绕 20878-050T-01 连接器、200mm 线束长度及 1-1 线位定义开展规格核对和样品验证。极细同轴线束虽然体积小，却直接关系到整机的信号稳定性和长期运行可靠性。通过合理布线、规范制造和充分验证，能够帮助工程师降低潜在失效风险，也有助于采购人员兼顾产品质量、供应稳定性与成本控制。

五、总结

极细同轴线束弯折后可能因内部结构变化、阻抗不连续、屏蔽损伤或导体疲劳而影响信号传输。针对 I-PEX 83041-100B-01-D，我们公司可提供兼容替代线束方案，并围绕 50Pin、200mm、40AWG、20878-050T-01 连接器及 1-1 线位定义进行规格适配与验证，帮助客户在满足设备空间要求的同时，提升线束连接和信号传输的可靠性。
