I-PEX 83042-100B-01-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束设计错误，可能影响信号、装配与产品可靠性

极细同轴线束广泛应用于高密度、高速信号连接场景，其设计不仅关系到线束能否顺利装配，还会直接影响信号传输和整机运行的稳定性。若设计阶段未能准确确认线序、特性阻抗、线材规格、长度、连接器结构及布线路径，可能出现信号映射错误、阻抗不连续、信号反射、串扰增加或传输性能下降等问题；如果连接器尺寸与设备空间不匹配，还可能导致装配干涉、线束受挤压、弯折半径过小，长期使用后甚至出现导体疲劳、接触异常或断线。对于工程师而言，线束设计需要同时考虑电气性能、机械结构、连接器配合和实际安装环境；对于采购人员而言，若仅凭Pin数、外观或线束长度选择替代品，而没有核对完整规格和验证要求，就可能引入批次一致性、装配兼容性及质量验收风险。因此，在产品开发初期明确关键技术参数，并在样品阶段进行充分验证，是降低设计失误和后续返工成本的重要措施。

二、I-PEX 83042-100B-01-D：50PIN、0.4mm间距极细同轴线束介绍

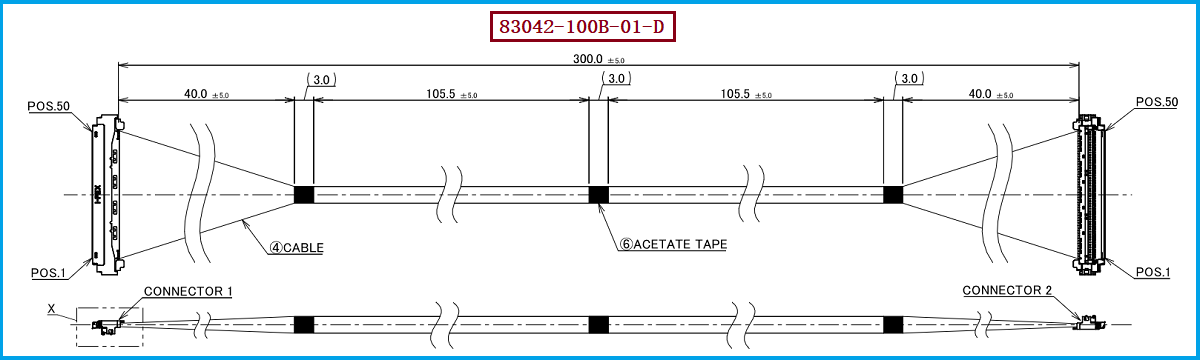

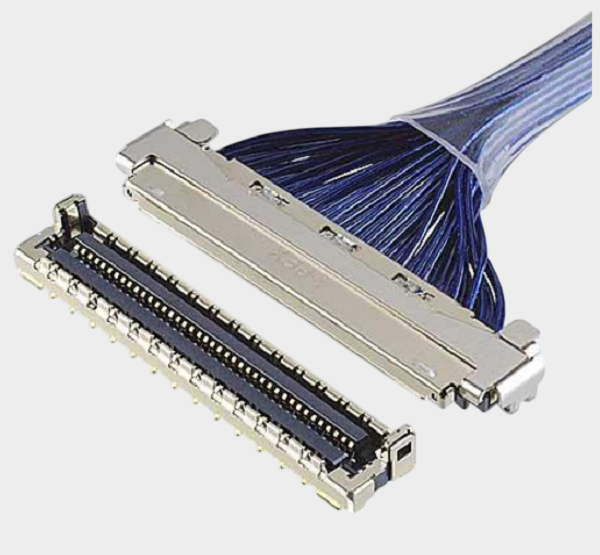

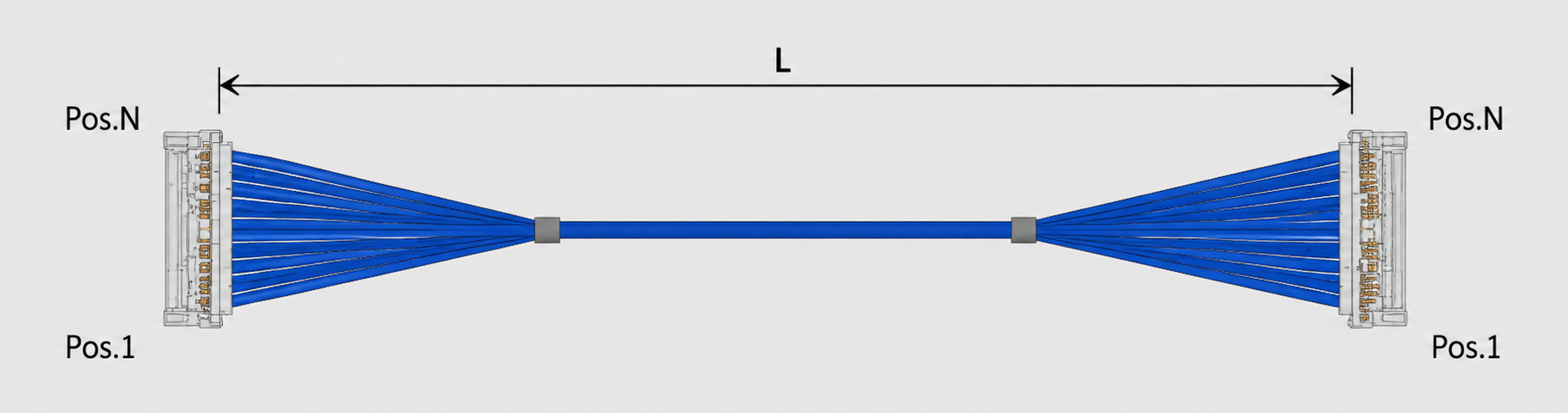

针对高密度、高速互连设备的应用需求，我们公司可提供 I-PEX 83042-100B-01-D 兼容替代线束方案。该型号对应 I-PEX CABLINE-UM 系列 50PIN 极细同轴线束，线束长度为 300mm，采用 40AWG、50Ω 极细同轴线材，线位定义为 1-1，即两端对应脚位按相同编号连接。此款线束使用的线材端连接器主体型号为 20878-050T-01，连接器为 50PIN、0.4mm接点间距设计。CABLINE-UM 系列采用紧凑型连接结构，并具备 ZenShield® 全屏蔽设计与机械锁扣结构，适用于对布线空间、屏蔽性能和连接稳定性有要求的设备内部连接。需要注意，连接器系列参数并不等于整条线束在所有设备中的实际测试结果；具体传输表现仍与线材及端接工艺、PCB布局、接地设计、弯折状态和系统工作条件有关。工程师在选型时应核对原始图纸中的端部尺寸、线材配置和线位定义，采购人员则应确保询价规格与最终认可样品保持一致。

三、选型和兼容与替代方案参考及建议

对于 I-PEX 83042-100B-01-D 的兼容替代开发，建议优先核对50PIN数量、0.4mm接点间距、300mm线束长度、40AWG线材、50Ω特性阻抗、1-1线位定义，以及连接器主体型号 20878-050T-01 和配套金属外壳、锁盖等端部结构。若设备对高速信号、电磁兼容或空间尺寸有严格要求，还应确认屏蔽连续性、连接器嵌合状态、安装方向、布线空间和最小弯折要求，并根据实际应用进行导通、线序、绝缘性能及信号完整性测试。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品及技术要求，评估线材、连接器、端接工艺与线束结构的兼容性，为研发工程师提供替代验证支持，也为采购人员增加供应链选择。建议在批量导入前完成样品确认和必要的可靠性验证，并明确双方认可的技术规格、检验标准与交付要求，避免因参数遗漏或未经验证的替换而影响整机质量。

四、从设计评审到样品验证，降低极细同轴线束应用风险

减少极细同轴线束设计错误，需要工程设计、制造工艺和采购质量管理共同配合。设计阶段应完整定义线束长度、线位、连接器型号、线材阻抗和安装空间；制造阶段应关注线材处理、端接一致性、屏蔽连接和连接器装配质量；验证阶段则应根据实际应用确认电气性能、机械配合及必要的可靠性指标。针对 I-PEX 83042-100B-01-D，我们公司可提供兼容替代线束方案，围绕 20878-050T-01连接器、50PIN、0.4mm接点间距及原始线束规格开展适配评估，帮助客户降低设计变更和替代选型中的不确定性。对工程师而言，提前识别设计风险有助于减少调试与返工；对采购人员而言，清晰的规格文件、样品确认和质量验收标准，则有助于控制采购风险并提升供应稳定性。

五、总结

极细同轴线束设计错误可能造成信号传输异常、装配干涉、连接可靠性下降及后期维护成本增加。通过准确核对规格、优化布线设计、规范制造并开展必要的样品验证，可有效降低相关风险。我们公司可提供 I-PEX 83042-100B-01-D 兼容替代线束方案，为客户提供极细同轴线束的制造与适配支持。

我是【恒大电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
