I-PEX 82901-100B-02-D 100mm 长度定制极细同轴线束替代品

一、极细同轴线束常见可靠性问题：从信号传输到机械连接

极细同轴线束广泛应用于高速数据传输、显示模组及紧凑型电子设备内部连接，其可靠性不仅取决于线材本身，还与连接器配合、端接工艺、屏蔽连续性及实际布线环境密切相关。常见可靠性问题包括线材反复弯折后出现导体疲劳或断线、连接器嵌合不充分导致接触异常、屏蔽层处理不当引起电磁干扰，以及线序错误或阻抗不匹配造成信号异常。如果设备内部空间狭小、线束固定方式不合理，或者装配过程中受到拉扯、挤压，也可能加速线材及端接区域的损伤。对于工程师而言，可靠性设计应从线束结构、走线路径、弯折状态、连接器配合和电气性能等方面综合评估；对于采购人员而言，则需要关注产品规格是否完整、供应批次是否稳定，以及供应商能否按约定的技术要求完成检验与交付。通过在设计、制造和验证阶段提前识别风险，可以降低故障、返工及后续维护成本。

二、I-PEX 82901-100B-02-D：60PIN极细同轴线束产品与连接器特点

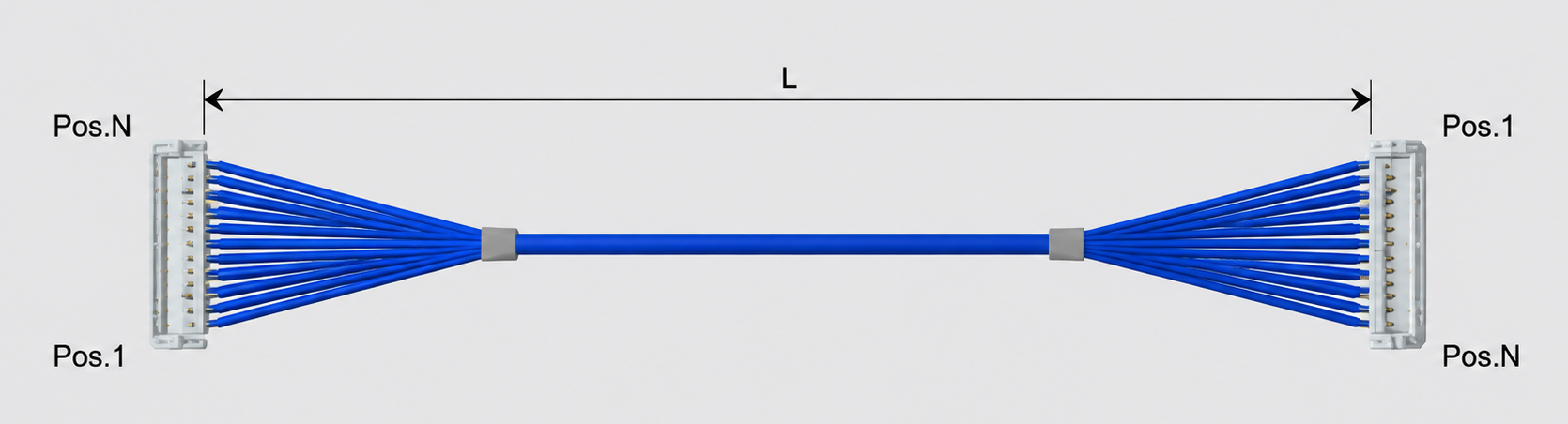

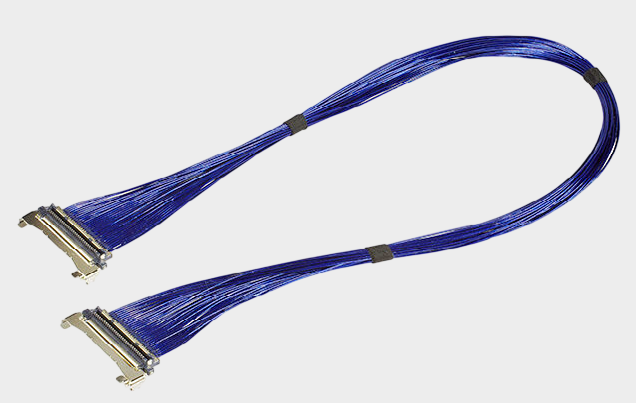

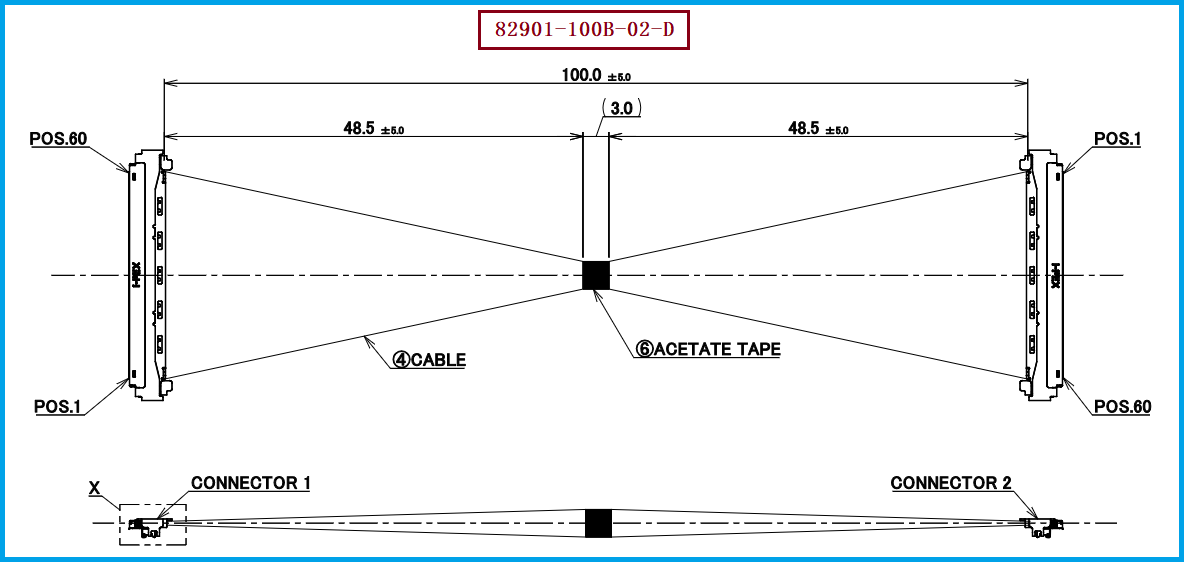

针对高密度连接和小空间布线需求，我们公司可提供 I-PEX 82901-100B-02-D 兼容替代线束方案。该型号属于 I-PEX CABLINE-UM 系列60PIN极细同轴线束，参考规格为 100mm线长、40AWG极细同轴线材、1-N线位定义，适用于需要按指定线位关系进行连接的设备内部布线。此款线束使用的线材端连接器型号为 20878-060T-01，属于CABLINE-UM系列60PIN公端连接器主体；该系列采用 0.4mm接点间距，配合高度约为 2.2 ± 0.15mm，并提供机械锁扣与ZenShield®全屏蔽设计。紧凑的连接器结构有利于高密度度布局，屏蔽与接地设计则有助于改善电磁兼容表现。不过，连接器系列的高速传输能力不等于整条线束在所有系统中都能达到相同性能，最终表现仍取决于线材、端接质量、主板布局、接地方式及实际工作条件。因此，工程师在选型时应以原始图纸和系统要求为依据，采购人员则应确认完整料号、线长、线位定义及连接器配置，避免仅凭外观或Pin数判断兼容性。

三、选型和兼容与替代方案参考及建议

在评估 I-PEX 82901-100B-02-D 的兼容替代方案时，建议首先确认60PIN数量、100mm线束长度、40AWG线材规格、1-N线位定义，以及线材端连接器 20878-060T-01 的型号与装配结构。其次，应核对线材特性阻抗、屏蔽结构、端接方式和设备内部走线路径，并根据产品实际需求开展导通、线序、绝缘性能、连接器配合及必要的高速信号完整性测试。需要特别注意的是，CABLINE-UM系列同时存在1-N与1-1等不同线位定义方案，不能仅因为Pin数、线长或连接器外形相同，就直接认定两种线束可以互换。我们公司专注于极细同轴线束的生产制造，可根据客户提供的图纸、样品和技术要求，评估线材、连接器、线序及端接工艺的适配性，为工程师提供替代验证支持，并为采购人员提供更多供应方案。建议在批量采购前完成样品确认，明确检验标准、关键尺寸、电气要求及批次质量控制要求，以降低替代导入过程中的技术与采购风险。

四、提升极细同轴线束可靠性，兼顾工程验证与供应稳定

极细同轴线束的长期可靠性，需要合理设计、规范制造和有效验证共同保障。工程设计阶段应关注弯折半径、线束固定、连接器嵌合及屏蔽接地；制造阶段应控制剥线、端接、屏蔽处理和装配一致性；质量验证阶段则应根据具体应用检查线序、导通、绝缘性能、机械连接可靠性以及必要的信号传输表现。针对 I-PEX 82901-100B-02-D，我们公司可提供兼容替代线束方案，围绕 20878-060T-01连接器、40AWG极细同轴线材、60PIN及1-N线位定义开展适配评估，帮助客户降低线束设计、选型和供应切换中的不确定性。对于工程师，提前识别可靠性风险有助于减少调试和返工；对于采购人员，完善的技术规格、样品验证与验收流程则有助于提升产品一致性和供应稳定性。

五、总结

极细同轴线束的可靠性问题主要涉及线材疲劳、端接不良、连接器接触异常、屏蔽失效及线序或阻抗不匹配。通过准确选型、优化布线、规范制造并开展针对性验证，可以有效降低潜在故障风险。我们公司可提供 I-PEX 82901-100B-02-D 兼容替代线束方案，为客户提供极细同轴线束制造与适配支持。
