I-PEX 82659-100B-02-D 200mm 长度定制极细同轴线束替代品

一、什么是极细同轴线束？了解 I-PEX 82659-100B-02-D 的产品特点

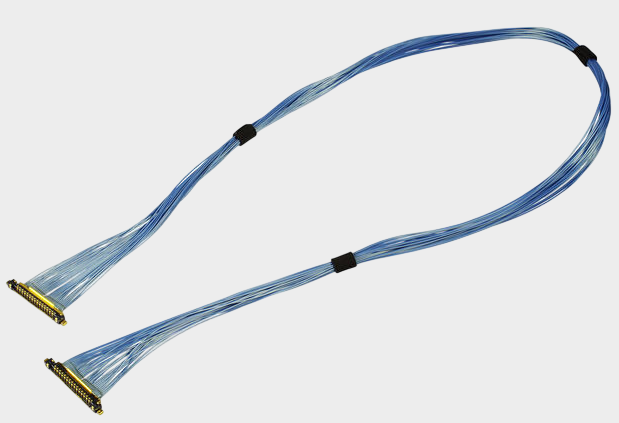

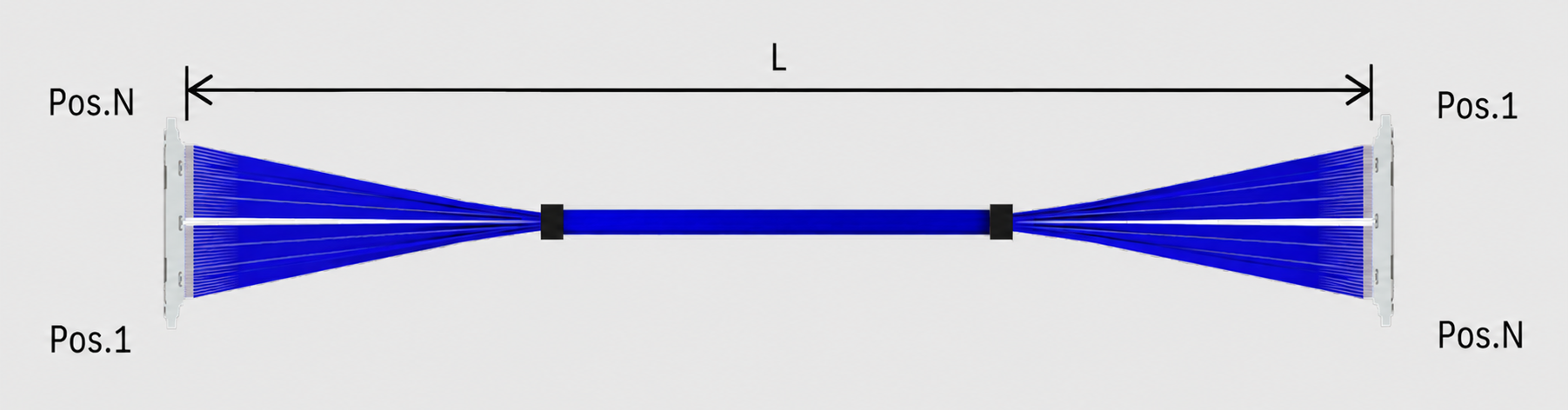

极细同轴线束是一种由微细同轴电缆与精密连接器组成的信号传输组件，具有线径细、布线灵活、结构紧凑等特点，常用于笔记本电脑、平板电脑、显示模组及其他空间受限的电子设备。对于工程师而言，极细同轴线束不仅关系到设备内部布线和装配空间，还会影响高速信号传输的稳定性。本文介绍的 I-PEX 82659-100B-02-D 属于 CABLINE-UX II 系列 50Pin 极细同轴线束，长度为 200MM，采用 1-N 结构。该系列采用 0.25mm 接点间距和低高度连接器设计，适合对小型化、高密度连接有要求的设备。官方系列资料给出的参考传输速率为 5 Gbps/lane NRZ，但实际应用性能仍需结合线材、端接工艺、布线环境及整机设计进行验证。

二、I-PEX 82659-100B-02-D 规格与配套连接器说明

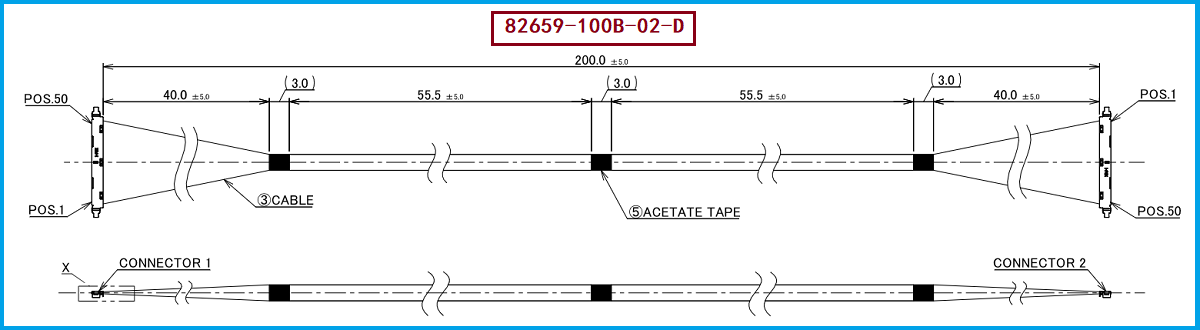

在极细同轴线束选型过程中，工程师和采购人员应重点关注产品料号、Pin 数、线长、线规、连接器结构及屏蔽方式。I-PEX 官方型号资料将 82659-100B-02-D 列为 50Pin、46AWG 极细同轴线、200mm 长度的 1-N 线束。根据本项目指定信息，此款线束的线材端连接器型号为 20532-050T-02-1。需要注意，I-PEX 系列资料将该料号标注为 CABLINE-UX II 50Pin Plug Housing（公头壳体），因此实际生产和装配时，还应核对完整公头组件、金属盖及其他配套部件，避免将单独壳体误认为完整线缆组件。制造过程中，线材规格、剥线尺寸、端接位置、线序和屏蔽连接的一致性，都是影响产品可靠性的重要因素。

三、极细同轴线束制造工艺与质量控制要点

极细同轴线束的线径较小、内部结构精密，对加工精度和过程控制有较高要求。对于 I-PEX 82659-100B-02-D 这类 50Pin 线束，生产时应关注微细同轴线材的裁切与剥线、芯线端接、连接器组装、屏蔽层处理及线束长度控制。若剥线尺寸不合适、端接位置偏移或屏蔽连接不连续，可能造成导通异常、信号传输不稳定或电磁干扰风险。因此，建议在生产流程中设置尺寸检查、导通与短路测试、线序核对、端接外观检查等检验环节，并根据客户应用要求开展弯折、拉力及高速信号完整性等验证。对于工程师而言，完整的样品验证有助于确认线束与设备的匹配程度；对于采购人员而言，明确的检验标准和批次质量记录则有助于提高供应稳定性。

四、选型和兼容与替代方案参考及建议

寻找原厂线束的兼容替代产品时，不能只根据 Pin 数和线长判断是否可用，还应综合核对连接器结构、线材规格、线缆外径、阻抗要求、线序定义、出线方向、屏蔽方式及设备内部装配空间。对于 I-PEX 82659-100B-02-D，建议以 50Pin、200MM、46AWG 和 1-N 结构为基础，结合原始图纸或实物样品确认具体技术要求，再通过样品装配、导通测试和必要的信号性能测试验证兼容性。采购人员可同时评估样品周期、批量生产能力、质量检验方式和供货安排，以便在满足技术要求的前提下增加供应选择。我们公司可提供：I-PEX 82659-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品和技术规范开展极细同轴线束定制加工与替代开发。最终兼容性应以双方确认的技术资料、样品测试结果及客户验收要求为准。

五、总结

随着电子设备向轻薄化、高集成度和高速数据传输方向发展，极细同轴线束已成为许多精密电子产品内部连接的重要组件。针对 I-PEX 82659-100B-02-D 50Pin、200MM 极细同轴线束，可靠的替代开发需要同时关注连接器配套、线材规格、端接工艺、屏蔽结构和整机验证，而不是简单复制外观或仅匹配产品料号。我们公司专注于极细同轴线束生产制造，可根据客户项目需求提供兼容替代评估与定制加工支持，协助工程师进行产品选型和样品验证，也帮助采购人员拓展供应渠道。如需评估具体替代方案，欢迎提供产品图纸、原装样品或相关技术要求，以便进一步确认结构和测试项目。
