I-PEX 82447-100B-02-D 300mm 长度定制极细同轴线束替代品

一、极细同轴线束结构全解析：了解产品的核心组成

随着笔记本电脑、超薄显示设备、摄像模组及其他精密电子设备不断向轻薄化、高密度和高速传输方向发展，内部线束不仅需要占用更小的空间，还需要兼顾信号传输、屏蔽效果与机械可靠性。极细同轴线束通常由中心导体、绝缘层、屏蔽层、外护层以及端接连接器等部分组成。中心导体负责传输信号，绝缘层用于隔离导体并影响电气特性，屏蔽层有助于降低电磁干扰，外护层则提供必要的保护，而连接器与端接区域决定线束能否与设备接口可靠连接。本文介绍的 I-PEX 82447-100B-02-D 属于 CABLINE-UX II 系列50Pin极细同轴线束，官方系列资料列出的标准配置为46AWG线材、300mm长度及1-N线位定义。对于工程师来说，分析极细同轴线束结构不能只看线径和外观，还要考虑阻抗、屏蔽连续性、弯折空间、端接工艺和设备内部布线路径；对于采购人员，则需要明确完整型号和技术规格，避免因型号相近或参数遗漏造成采购错误。

二、产品规格与连接器配置：工程选型需要关注哪些细节

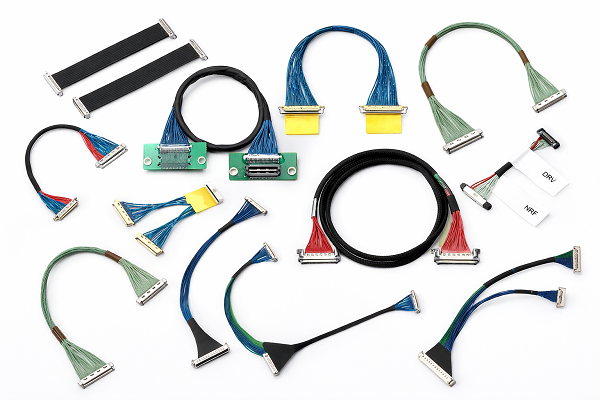

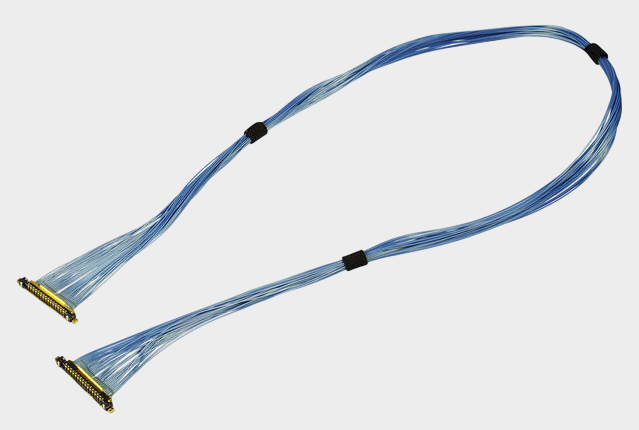

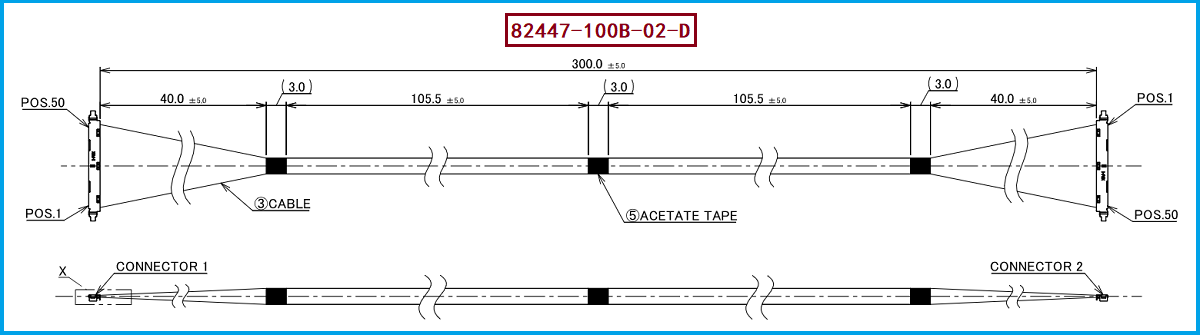

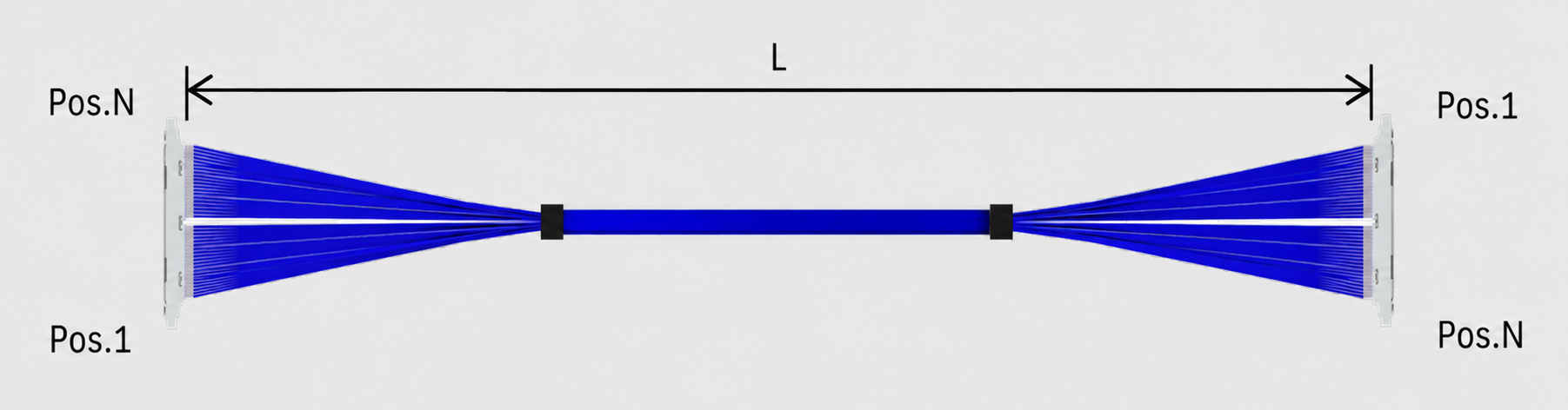

I-PEX官方资料将 82447-100B-02-D 列为 CABLINE-UX II 50Pin、46AWG极细同轴线、300mm、1-N线束。该系列采用0.25mm接点间距、垂直插拔结构及紧凑型设计，适合空间受限的电子设备内部连接；系列资料给出的配合高度约为1.04mm，具体机械尺寸仍应以对应图纸和规格书为准。此款线束指定的线材端连接器型号为 20532-050T-02-1，该型号对应50Pin插头壳体，并不等同于包含全部零件的完整线束组件，因此开发或采购时还应核对金属外壳、端接方式及配套板端连接器等配置。线位定义为 1-N，生产前应根据原始图纸确认具体接点对应关系、线路排列和接地要求，不应仅根据“1-N”字样推断每一根线的电气定义。对工程师而言，重点是核对接口配合、线序、线材外径、阻抗及目标信号要求；对采购人员而言，询价时应同时提供完整料号、连接器型号、50Pin规格、46AWG线材、300mm长度和1-N线位定义，便于供应商准确评估制造条件与交付要求。

三、极细同轴线束制造与质量控制：保障批量一致性

极细同轴线束的制造难点在于微细线材加工与多通道端接的一致性。针对 I-PEX 82447-100B-02-D 这类50Pin线束，制造过程中需要关注剥线尺寸、中心导体加工、屏蔽层处理、端接质量、线束排列、连接器装配及成品长度控制。由于线材细、接点密集，任何加工偏差都可能引发开路、短路、接触不良或屏蔽连续性不足等问题，因此应结合产品图纸建立工艺规范，并通过过程检验和样品确认控制风险。质量验证可根据客户的应用要求开展导通与短路测试、线序核对、外观和尺寸检查、端接强度评估、弯折可靠性测试及接地连续性检查；若应用涉及高速信号，还应按照实际系统要求评估阻抗、插入损耗、回波损耗、串扰及整机传输表现。我们公司可提供：I-PEX 82447-100B-02-D 兼容替代线束方案，可依据客户提供的原始图纸、样品和技术要求，开展线材匹配、连接器配置核对、工艺开发、样品制作与验证，协助客户评估替代产品的适配性。具体兼容程度及电气性能应以双方确认的规格和实际测试结果为准。

四、选型和兼容与替代方案参考及建议

对于需要替代 I-PEX 82447-100B-02-D 的项目，建议工程师和采购人员优先确认连接器系列与Pin数、线材规格、线长、线位定义及端接结构。首先，应核实CABLINE-UX II 50Pin接口配置，并确认20532-050T-02-1插头壳体对应的完整装配方案；其次，确认46AWG极细同轴线的实际外径、阻抗、屏蔽结构和材料要求，不能仅凭AWG规格相同就认定电气性能完全一致；同时应明确300mm长度的测量基准、1-N线位对应关系、出线方向及线束排列，并逐项对照原始图纸。进入样品验证阶段后，应根据设备实际需求检查机械装配、导通与线序、接地连续性和目标信号性能，必要时开展弯折及可靠性测试。采购评估除单价外，还应综合考虑样品周期、批量一致性、交期和持续供货能力。通过前期规格确认与验证，可以降低接口不匹配、信号异常和量产返工风险，为工程开发和供应链管理提供更可靠的依据。

五、总结

I-PEX 82447-100B-02-D 是一款面向紧凑型电子设备连接需求的CABLINE-UX II 50Pin极细同轴线束，标准资料对应46AWG线材、300mm长度及1-N线位定义；指定线材端连接器型号为 20532-050T-02-1。极细同轴线束的兼容替代并非简单复制外形，而是需要对线材、连接器、线位、端接工艺、机械尺寸及电气性能进行系统匹配。我们公司专注于极细同轴线束的生产制造，可根据客户图纸、样品和应用要求提供兼容替代开发与制造服务，帮助客户拓展供应选择、评估交付方案并提高项目采购灵活性。欢迎工程师与采购人员提供具体规格及应用要求，以便进一步确认替代方案的可行性。
